2009-02-16
支援4組DDR3雙通道記憶體

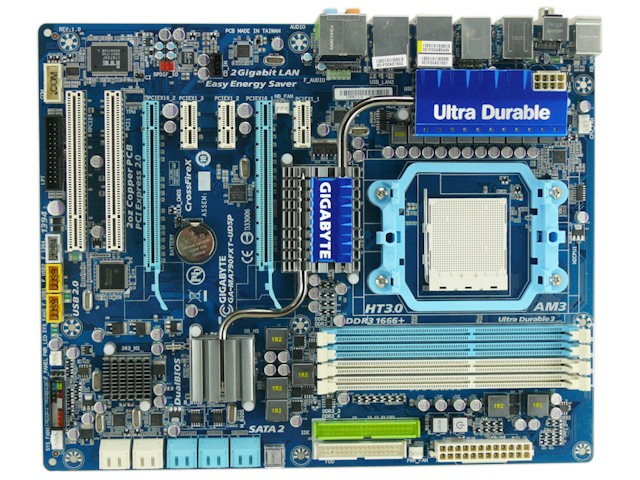

GIGABYTE GA-MA790FXT-UD5P
文: Gary Ng / 評測中心


GIGABYTE 針對 AMD 採用全新 Socket AM3 的 45nm PhenomII 處理器, 推出專為 Socket AM3 而設的 GA-MA790FXT-UD5P 主機板,其採用 790FX 北橋組配搭 SB750 南橋,是現時 AMD 最高級別的主機板平台配搭,而且此型號擁有 4 組 DDR3 記憶體模組接口,並支援雙通道記憶體,提供高效能記憶體表現。



支援 AM3 Phenom II 處理器、提供 4 組 DDR3 記憶體接口

GIGABYTE GA-MA790FXT-UD5



早前 AMD 宣佈推出一系列 45nm AM3 Phenom II 處理器,由於全新 AM3 Phenom II 處理器内置 DDR3 記憶體控制器,令 AMD 平台亦正式步入支援 DDR3 記憶體模組,其中 GIGABYTE 最新推出擁有 4 組 DDR3 記憶體模組接口的 GA-MA790FXT-UD5P 主機板,最高支援 16GB 容量的 DDR3 1666 記憶體,比較 DDR2 記憶體效能有所提升。

GA-MA790FXT-UD5P 主機板採用 Socket AM3 處理器接口,其處理器接口僅支援 938 針腳數目,因此並不兼容舊有的 AM2+ 及 AM2 處理器。晶片組採用現時 AMD 最高級別的 790FX 北橋,配搭 SB750 南橋。 790FX 北橋支援 Hyper-Transport 3.0 規格,處理器與晶片組的最高傳輸頻寬可達至 4.0GT/s 。

雖然 790FX 北橋不是新品,但卻是目前 AMD 最高階的晶片組,其內建 42 條 PCI-E Lanes ,可支援 2 組 x16 或是 4 組 x8 配置,並支援 Quad CorssfireX 技術,不過 GIGABYTE 鑑於使用 Quad Corssfire 的用家有限,因此 GA-MA790FXT-UD5P 提供 2 組 PCI-e 2.0 x16 接口,利用 X16 頻寬提供更快的繪圖傳輸,較為實際,並支援 CrossFireX 繪圖技術。

GA-MA790FXT-UD5P 採用 8+2 供電,其中 8 相負責處理器, +2 相負責晶片組供電,可穩定支援 AMD 處理器最高 140W 功耗,貫徹近期 GIGABYTE 主機板的節能風格,其擁有 EES 輕鬆省節能技術,用家可透過簡易的操作,依據 AMD 45nm AM3 處理器處理器負載狀況自動調整供電,達到節能效果。



GIGABYTE GA-MA790FXT-UD5GIGABYTE GA-MA790FXT-UD5
( 左 ) 採用 Socket AM3 支援針腳數目為 938 pin ( 右 ) 提供 4 組 DDR3 記憶體模組接口
GIGABYTE GA-MA790FXT-UD5GIGABYTE GA-MA790FXT-UD5
( 左 ) 採用 AMD 790FX 北橋晶片 ( 右 ) 支援 2 組 PCI-e 2.0 x 16 Lanes 接口



南橋方面, GA-MA790FXT-UD5P 搭載 SB750 南橋,支援 6 組 SATA 接口,而且搭載 2 顆 JM322 晶片,可提供額外 4 組 SATA ,因此 GA-MA790FXT-UD5P 共提供 10 組 SATA 接口,此外 SB750 支援 RAID 0 、 1 、 10 及 JBOD 外,加入支援 RAID 5 功能,而且更特別支援 ACC(Advanced Clock Calibration) ,可針對 AMD Phenom II 處理器加強提升超頻幅度。



散熱方面, GA-MA790FXT-UD5P 採用 Heatpipe 導熱管散熱方案,南、北橋及供電模的散熱器分別利用 2 支 Heatpipe 連接,加快散熱速度。此外, GA-MA790FXT-UD5P 亦採用 Ultra Durable 3 設計,透過在 PCB 中加入 2oz 銅膜,讓主機板擁有更耐熱、低電阻、訊號更乾淨的表現。



網絡方面, GA-MA790FXT-UD5P 搭載 2 顆 RTL Realtek 8111DL 網絡晶片,可提供高速 10 / 100 / 1000Mbit/s 乙太網路,而且其支援 Teaming 技術 ( 網路匯整功 3 能 ) ,讓 2 顆網絡晶片能整合成單一網路,提供 2 倍的網路傳輸寬頻,而且更支援 jumbo frame ,最高可達 9kbytes ,讓每次的網絡傳送有較大的傳輸封包,提高網絡傳輸速度。加上主機板擁有 RSS 技術,能夠在多核心處理器平台下,提供網路資料傳輸量平均分配,有效提升網絡運作效能。



其他功能方面, GA-MA790FXT-UD5P 採用 Realtek ALC889A HD Codec 音效晶片,可提供 7.1 聲道輸出,並擁有高達 106dB 的抗噪訊值,能有效降低訊號在傳遞過程中的雜訊。此外 GA-MA790FXT-UD5P 更內建 T.I. TSB43AB23 晶片,提供最多 3 組 IEEE1394a 接口,讓用家作影片剪接之用。



GIGABYTE GA-MA790FXT-UD5GIGABYTE GA-MA790FXT-UD5
( 左 ) 搭配 SB 750 南橋支援 RAID 5 、 ACC 功能 ( 右 ) 採用 8+2 相供電
GIGABYTE GA-MA790FXT-UD5GIGABYTE GA-MA790FXT-UD5

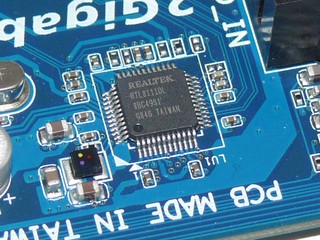

( 左 ) 搭載 2 顆 RTL Realtek 8111DL 網絡晶片 ( 右 ) Realtek ALC889A HD Codec 音效晶片
GIGABYTE GA-MA790FXT-UD5GIGABYTE GA-MA790FXT-UD5
( 左 ) 提供方便超頻玩家的 Power 、 reset clean CMOS 按鍵 ( 右 ) 散熱器採用複合設計內建 2 支 Heatpipe
GIGABYTE GA-MA790FXT-UD5
提供 IEEE1394 、 Daul Lan 、 USB 、 7.1 聲道接口方便用家使用



效能參考﹕

 GIGABYTE GA-MA790FX-UD5
AMD Phenom II 910@ 2.6GHz
ADATA DDR2 1066 2GB x 2
GeForce GTX280
GIGABYTE GA-MA790FXT-UD5P
AMD Phenom II 910@ 2.6GHz
ADATA DDR3 1333 2GB x 2
GeForce GTX280
PC Mark998310382
CPU76587880
Memory57475816
Graphics1935218823

SiSoftware Sandra 2007
ALU35.3435.48
ISSE334.1534.17
Int X8101.51MPixel/s101.8MPixel/s
Float X 1644.44MPixel/s44.7MPixel/s
Double X224.26MPixel/s24.32MPixel/s
Multi-core Efficiency44.4GB/s46.7GB/s
Ram bandwidth int10.63GB/s10.83GB/s
Ram bandwidth float10.62GB/s10.84GB/s
Memory latency90ns90ns

Manconcept H.264 Encoder
1080p to h.26497.9896.49

Window Movie Maker
Publishing movie126.66125.16

Window Photo Gallery
Print to xps51.0850.48
Send to mail34.6533.26

3DMark 06
1280 x 10241370713600
SM254625336
SM3/HDR65726567
CPU Test36483657
Test 11.2081.212
Teat 21.7621.765

Call of Juarez 10 x 761.262.3

cryostasis 10 x 756.158.9

crysis 10 x 742.1645.28

DevilMayCry 10 x 7
SCENE 1223.62219.82
SCENE 2146.17144.05
SCENE 3253.03297.09
SCENE 4142.54146.62

Farcry 2 10 x751.167.1

PT Boat 10 x 751.755.4

lost Planet 10 x 7
Snow166.9168.7
Cave88.692.1

Tropics 10 x 765.381.5



售價︰ 待定 (Synnex)   查詢﹕ +852 2753-1668

詳細資料︰http://www.gigabyte.tw/Products/Motherboard/Products_Overview.aspx?ProductID=3005



編輯評語﹕

GIGABYTE 推出這片針對 Socket AM3 處理器的 GA-MA790FXT-UD5 主機板,其提供支援 4 組 DDR3 雙通道記憶體,比較採用 DDR2 記憶體效能明顯得到提升,而且 GIGABYTE 的主機板一向也用料不俗,如果價格合理,值得採用 AMD 最新 AM3 處理器的用家考慮。



文: Gary Ng/評測中心
