2009-02-23
問鼎最強Mini-ITX主機板
Zotac GeForce 9300-ITX WiFi
文: John Lam / 評測中心


針對 HTPC 應用, Zotac 推出全新 Mini-ITX GeForce 9300 主機板產品,型號為「 GeForce 9300-ITX WiFi 」支援 Intel Socket 775 處理器,晶片組採用 NVIDIA MCP7A-S 晶片,不僅支援 Direct X10 繪圖核心,更支援 PureVideo HD 影像處理技術,隨送無線網絡模組,令產品功能更見完整。



Zotac GeForce 9300-ITX WiFi 主機板

GeForce 9300-ITX WiFi

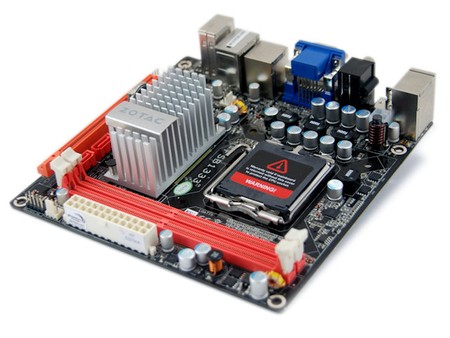

圖為 Zotac 推出的 GeForce 9300-ITX WiFi 主機板,採用 Mini-ITX Factor 、尺寸為 17cm x 17cm ,晶片組採用全新 GeForce 9300 單晶片、代號為 MCP7A-S 。全片主機板均採用固態電容設計,處理器接口為 Intel Socket 775 ,四相供電模組設計、支援 VRD 11.1 版本,可相容,包括 Core 2 Duo 、 Core 2 Quad 、 Core 2 Extreme 、 Pentium 及 Celeron 處理器。



Zotac GeForce 9300-ITX WiFi 採用全新 NVIDIA MCP7A-S 晶片組,支援最高 1333MHz FSB 及 Dual Channel 技術, IGP 繪圖核心基於 GeForce 9400GT 的 G96 繪圖核心所移植,核心時脈為 450MHz , Shader 時脈為 1.2GHz ,支援 DirectX 10 、 Shader Model 4.0 及 OpenGL 2.0 規格,完全符合 Microsoft Vista Premium 2008 規格,繪圖核心核心擁有 16 個 Stream Processors 、 8 個 Texture Filtering Unit 、 8 個 Texture Addressing Unit 及 4 個 ROPs 。



更重要的是, MCP7A 支援 PureVideo HD 技術,支援 MPEG-2 、 H.264 及 VC-1 編碼作全硬體加速運算,~ 100% 把解碼工作交給 GPU 負責,內建的 HDMI 接口支援 24-bit 8 Channel LPCM 無壓縮音效輸出,提供完整的 7.1 聲道家庭影院效果,絕對是 HTPC 玩家首選。



雖然 PCB 面積有限,因此只能提供 2 組 SATA 及 DDR2 DIMM 記憶體擴充槽,但一向重視繪圖效能的 Zotac ,仍保持 PCI-Express x16 繪圖接口,讓 GeForce 9300-ITX WiFi 能升級繪圖卡,而且支援 Hybrid SLI 技術,配搭 GeForce 8400GS 及 GeForce 8500GT 繪圖卡可讓 IGP 可與繪圖卡作協同運算加速,效能將可大提提升。



為了方便 HTPC 用家, Zotac Geforce 9300 ITX-WiFi 隨板附送 WiFi 模組,採用 VIA VT656 WiFi 晶片,支援 802.11b/g 無線網絡。





Zotac GeForce 9300-ITX WiFi
Form FactorMini-ITX 17cm x 17cm
SocketIntel Socket 775
CPU SupportIntel Core 2 Duo, Core 2 Quad, Core 2 Extreme, Celeron, Pentium
Front-Side Bus1333MHz
ChipsetNVIDIA MCP7A-S
IGP Core Clock450MHz
Memory SupportDDR2-667/800
Memory Capacity2 Dimms, up to 8GB
ExpansionPCI-e 2.0 x16
SATASATA II , eSATA
Ethernet10/100/1000Mbps
USB6 on Back panel , 6 via Pin header
Audio5.1 Channel/Optical & Coaxial S/PDIf
HDCPYes
Other haedware featuresHybridSLI compatible, OpenGL 2.1 compatible, NVIDIA PhysX ready, NVIDIA CUDA ready, PureVideo HD technology





GeForce 9300-ITX WiFiGeForce 9300-ITX WiFi

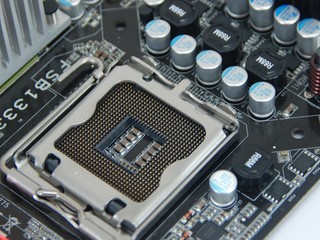

( 左 ) 採用 NVIDIA MCP7A-S 晶片   ( 右 )  採用 4 相供電、全固態電容設計

GeForce 9300-ITX WiFiGeForce 9300-ITX WiFi
( 左 ) 提供 PCI-E x16 接口,支援 Hybrid SLI 技術   ( 右 ) 2 組 DDR2 DIMM 接口,支援 Dual Channel 配搭

GeForce 9300-ITX WiFiGeForce 9300-ITX WiFi
( 左 ) Onboard 提供兩組 SATA 2 接口 ( 右 )  採用 Realtek ALC662 5.1 道聲 HD Audio codec
GeForce 9300-ITX WiFiGeForce 9300-ITX WiFi

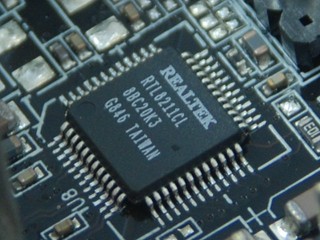

( 左 ) 採用 Realtek RTL8211C Gb Ethernet 晶片   ( 右 )  主機板附連 802.11g WiFi 模組

GeForce 9300-ITX WiFi
支援 eSATA 、光纖 S/PDIF , D-Sub 、 DVI 及 HDMI 接口一應俱全



處理器相容測試:





Zotac GeForce 9300-ITX WiFi
Core 2 Extreme QX9750 , 1600MHz FSB 130W TDP
Yes , Pass
Core 2 Extreme QX9650 . 1333MHz FSB 130W TDP
Yes , Pass





雖然 Zotac GeForce 9300-ITX WiFi 官方規格僅支援 1333MHz FSB ,但採上 Core 2 Extreme QX9750 仍能正常運作。值得注意的是,官方規格並沒有說明處理器 TDP 上限,但以採用 4 相 1 up 1 down 設計,加上 Mini-ITX 機箱散熱空間有限,還是建議大家採用~ 65W TDP 的 Intel Socket 775 處理器。



3D 效能參考:





Zotac GeForce 9300-ITX WiFi @ C2D 8500 + DDR2 800 1GB x 2
3DMark 05
Default3695
Test 116.6
Test 211.5
Test 316

3DMark 06
Default1836
SM2.0639
SM3.0/HDR665

3DMark Vantage
Performance475
GPU363

Company of Hero (DX10, MQ)
10 x 719.6

Crysis (DX10, HQ)
10 x 716.6

FarCry (DX9.0c ,HQ)
10 x 728.77

F.E.A.R (DX 9.0c, HQ)
10 x 719

P.T Boats (DX10, MQ)
10 x 713.1





HD 影像處理 CPU 負載參考:





Zotac GeForce 9300-ITX WiFi @ C2D 8500 + DDR2 800 1GB x 2
Blu-Ray Disc ~ 40Mbps~ 12%
H.264 ~ 25Mbps~ 6%
VC-1 ~ 24Mbps~ 10%
MPEG 2 HD ~ 20Mbps~ 8%





編輯評語:



毫無疑問, Zotac GeForce 9300-ITX WiFi 是現時表現最突出的 Intel Mini-ITX 主機板產品, MCP7A-S 追加 Dual Channel 技術後令系統效能不亞於 Intel 自家晶片組,基於 G96 繪圖核心不僅效能強勁,更支援 PureVideo HD 、 CUDA 、 PhysX 技術,這些都是 Intel IGP 所未能提供的,有意組裝 Mini PC 的用家不妨考慮。

文: John Lam/評測中心
