內建 HDMI 輸出接口 --- Gigabyte GA - G33M - S2H

由於 Intel 推出 Core 2 Duo E6050 系列處理器， 3 系列主機板於市場大賣。 Gigabyte 針對高清影像播放及 IGP 用家市場，推出型號為 GA - G33M - S2H 的主機板，其內建 Intel GMA 3100 繪圖核心，並內建 HDMI 輸出接口、藍光及 HD DVD 高解析音效，以取締上一代 945G 、 946GZ 系列主機板。

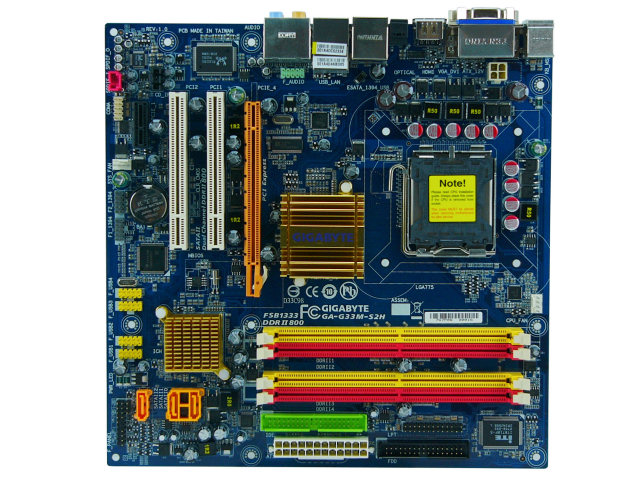

規格為 MicroATX 主機板，採用 Intel 新一代 G33 晶片組， GA - G33M - S2H 支援 Intel 最新 1333MHz FBS 及其未來 45nm 處理器，最高支援 4 組合共 8GB DDR2 記憶體模組，並支援雙通道記憶體配置。晶片組內建 Intel Graphics Media Accelerator  3100 繪圖核心，時脈為 500MHz ，只支援 Direct X9 ，卻並不支援 Shader Model 3.0 及 Floating Point Rendering 。

儘管如此，唯是 GA - G33M - S2H 主要是針對 Vista Aero 3D 介面，因此影響不算太大。為滿足部分用家對繪圖應用的需求， GA - G33M - S2H 更提更一組 PCI - Express x16 繪圖接口，讓用家升級繪圖卡。

作為 Digtial Home 市場產品，為滿足用家需求， GA - G33M - S2H 的繪圖核心加入了 TV Wizard Utility 功能，用家可透過設定介面，簡單地按步驟接駁電視、投影機等裝置，尤其是在輸出一般電視屏幕，以往常有用家投訴顯示畫面無法完全輸出， TV Wizard Utility 則可解決以上問題。

顯示輸出方面， GA - G33M - S2H 提供了 1 組 D - Sub 輸出接口及一組 DVI 輸出接口，並設有一組 HDMI 顯示輸出，用家無需任何額外配件，即可達成 HDMI ，同時亦支援 HDCP 解碼。

GA - G33M - S2H 採用 ICH9 南橋晶片，支援 3 組 SATA 2.0 Port ，及提供一組 e - SATA ，而且設有 12 個 USB 2.0 Port 。此外，更加入了 JMicro 的 JMB368 晶片，提供 1 組 PATA 接口支援，方便用家於升級時可沿用舊有的的 PATA 儲存裝置。

音效方面， GA - G33M - S2H 內建現時 Codec 播放質素最高的 Realtek ALC889A Codec 晶片，支援 7.1 聲道及 S/P DIF 輸入及輸出接口，為玩家帶來更高質素的音效輸出，而且更支援藍光及 HD DVD 高解析音效，以提供質素更佳的高清影像播放。

網絡功能方面， GA - G33M - S2H 內建 Realtek RTL 8110SC Gigabit Ethernet 晶片，提供 10/100/1000MBps 網絡連接。此外， GA - G33M - S2H 亦內建 T.I. TSB43AB23 IEEE 1394 晶片，提供 3 組 IEEE 1394a 連接埠，用家可連接外置 IEEE 1394 硬碟、光碟機等，兼顧不少 DV 玩家需求，方便其將影像透過 Firewire ，儲存至硬碟中進行剪接。

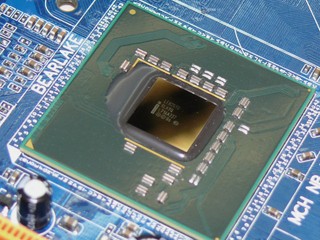

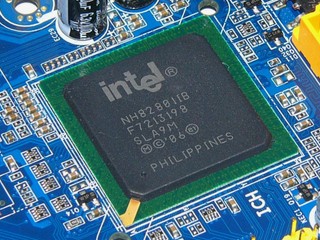

( 左 )Intel G33 Express IGP 晶片 ( 右 ) Intel ICH9 南橋晶片

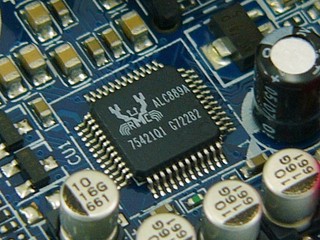

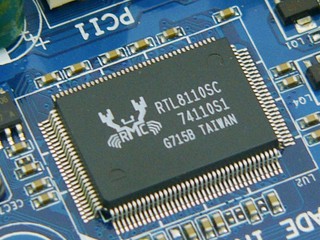

( 左 )Realtek RTL8110SC Gigabit Ethernet 晶片 ( 右 )Realtek ALC889A Codec 晶片

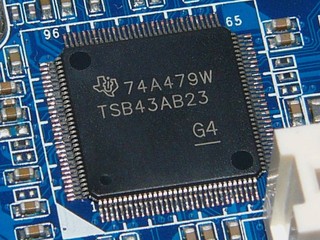

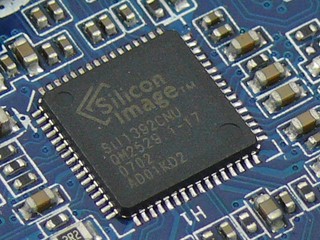

( 左 )IT IEEE 1394A 控制晶片 ( 右 )Silicon Image Sil1392 TMDS 控制晶片

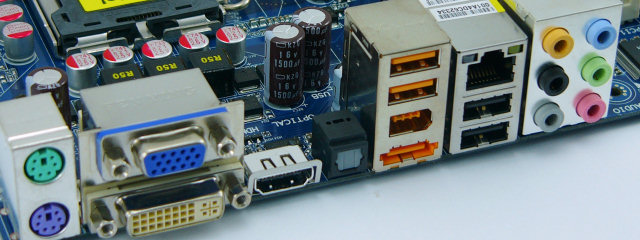

Gigabyte GA - G33M - S2H 支援 HDMI 輸出介面、光纖 SP/DIF Output

BIOS 設定︰

BIOS 設定方面，外頻最高可調至 700MHz ，處理器電壓最高調至 1.6V ，北橋晶片組電壓可由 0.1V 調至 0.3v ， DRAM 電壓可由 0.1v 調至 0.4V ，晶片組及 DRAM 電壓每級均為 0.1V 。

效能簡測︰

後記﹕

雖然作為針對入門級 IGP 市場的主機板，但是 Gigabyte 推出的 GA-G33M-S2H 同樣擁有多種強捍功能，特別其內建的影音功能，對於入門級的 IGP 用家來說，更是備有一定的吸引力。
