單 PCB 版本 GeFocre GTX 295

數月前 NVIDIA 為對抗 Radeon HD4870 X 2 繪圖卡，推出利用兩片 PCB 基板上搭載兩顆 55nm D10U 繪圖核心所組成的 GeFocre GTX 295 ，唯是其昂貴的成本，令到不少廠商負擔較大，而且其有限的價格調節空間亦限制售價，減低了不少用家的購買意欲。因此，繪圖卡廠商 Inno3D 最新推出改用單 PCB 版本的雙核心 GeFocre GTX 295 繪圖卡，由於只採用一片 PCB 基板，令到整片繪圖卡的成本能大幅下降，間接為廠商未來為此片繪圖卡制定銷售策略時，可提供更大的自由度。

此片單 PCB 版本 GeFocre GTX 295 繪圖卡搭載兩顆採用 55nm 制程的 D10U 繪圖核心，是最目前 NVIDIA 最高規格的繪圖卡，每顆核心內建 240 個 Unified Streaming Processor 、 80 個 Texture Filtering Unit 、 80 個 Texture Address Unit 及 32 個 Raster Operations Unit ，合計擁有 480 個 Unified Streaming Processor 、 160 個 Texture Filtering Unit 、 160 個 Texture Address Unit 及 64 個 Raster Operations Unit ，核心時脈為 576MHz 、 Sharder 時脈為 1242MHz ，最高功耗僅為 289W 。

為了能讓兩顆繪圖核心可共用相同的 PCI-Express 接口，這款單 PCB 版本 GeFocre GTX 295 繪圖卡內建了一顆 NF200-P-SLI-A3 接橋晶片，讓繪圖卡能透過一組 PCI-Express 2.0 接口運作，晶片更內建三組控制器 PCI-Express x16 通道，連接兩顆繪圖晶片及 PCI-Express 繪圖接口。此外，由於為單 PCB 版本的關係，這片繪圖卡更毋需像雙 PCB 版本般，需要透過接橋達成 SLI 技術，避免因接橋影響傳輸率。

記憶體方面，由於 GeFocre GTX 295 繪圖卡支援 448Bit 的記憶體介面，需要搭載 28 顆 Hynix H5A85223CFR GDDR3 -0.8ns 記憶體顆粒，因此這片 Inno3D GeFocre GTX 295 的記憶體顆粒分別配置於 PCB 的正面及背面各 14 顆記憶體顆粒，合共 28 顆，速度為 1998MHz DDR ，合共容量為 1792MB 。可是，雖然擁有共 1792MB 的容量，但由於採用 SLI 協同運算加速，兩顆 GPU 所存有的資料均為一樣，因此用家需要注意， GeForce GTX 295 的實際可用記憶體容量，其實只有 896MB 。

由於 D10U 繪圖核心內並沒有繪圖輸出單元，因此 GeFocre GTX 295 仍須使用外置的 NVIO-2 顯示輸出晶片，晶片支援雙 Dual-Link DVI 及 HDMI 輸出端子，支援 10-Bit Color 支援，加上 D10U 仍沒有內建音效 Codec ，仍需要透過外部 SP/DIF 接線，才能讓 HDMI 接口支援音效輸出，而這片 Inno3D 的 GeFocre GTX 295 則提供 Dual-Link DVI 輸出端子，並支援轉接器達成 HDMI 輸出。

散熱方面，由於繪圖卡採用單 PCB 設計，因此不用雙 PCB 版本般需要採用「夾心餅」散熱器，這片 Inno3D 的 GeFocre GTX 295 採用的散熱器內建兩組銅底設計，直接接觸繪圖核心，加上正中設有設熱風扇，有助加強散熱速度，繪圖卡即使採用雙核心仍可保持運作穩定。

( 左 ) 內建兩顆 D10U 繪圖核心 ( 右 ) 全板搭載 28 顆 GDDR3 記憶體顆粒

( 左 ) 搭載一顆 NF200-P-SLI-A3 接橋晶片 ( 右 ) 須使用外置的 NVIO-2 顯示輸出晶片

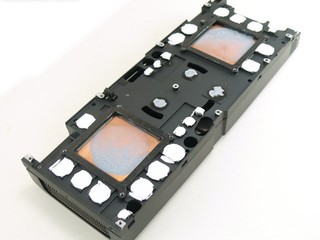

( 左 )Inno3D GeFocre GTX 295 採用的散熱器 ( 右 ) 繪圖卡需透過一組 6pin 及一組 8pin 供電

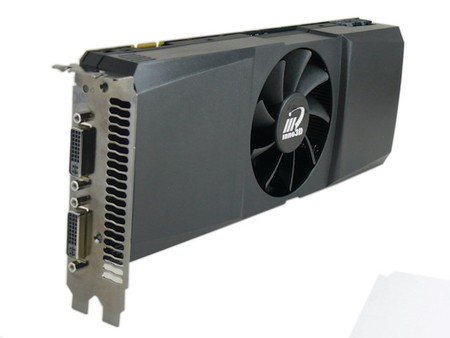

繪圖卡提供 Dual-Link DVI 輸出端子

效能參考﹕

編輯評語﹕
此片採用單 PCB 設計的 Inno3D GeFocre GTX 295 不但可有助廠商減低成本，在效能沒有明顯影響下，卻可免除採用散熱能力一般的「夾心餅」散熱器，設計不俗。
