2009-10-05
旗艦級多功能P55平台
GIGABYTE GA-P55-UD6主機板
文: Gary Ng / 評測中心


針對 P55 晶片組平台, GIGABYTE 推出多款 P55 主機板,其中最高規格的 GA-P55-UD6 採用 24 相供電設計,而且 Ultra Durable 3 設計、 Dynamic Energy Saver 2 、 Smart 6 智慧型管理、 Smart DualLAN 、 Smart TPM 加密等多項功能亦一應俱全,為用家打造功能最強的 P55 平台。



針對高階用家而設的 P55 主機板

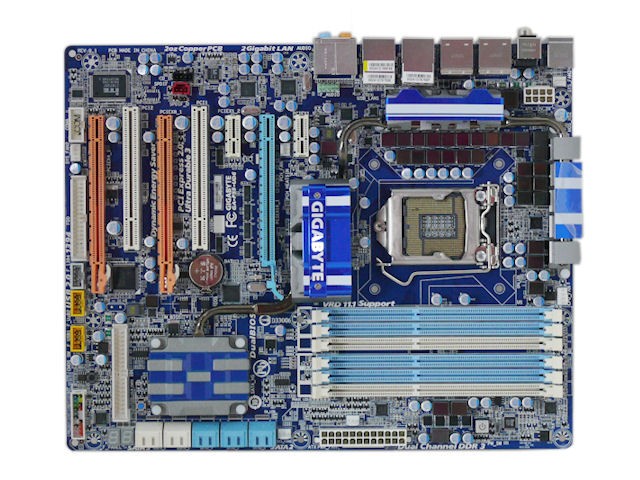

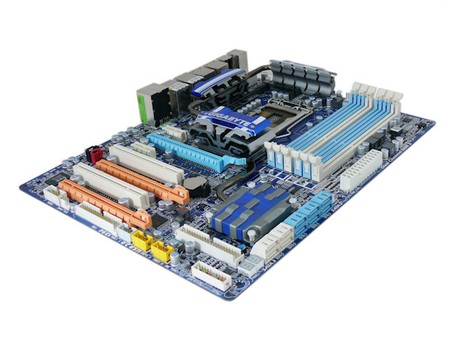

GIGABYTE GA-P55-UD6



隨著針對主流級市場的新一代 Socket LGA 1156 平台推出市場, GIGABYTE 為針對不同需要的用家,目前已推出超過 10 款配備功能不同的 P55 主機板,其中最高規格的旗艦級 P55 晶片組平台 GA-P55-UD6 更差不多包含所有 GIGABYTE 旗下 P55 主機板的主要功能,如 Ultra Durable 3 設計、 Dynamic Energy Saver 2 、 Smart 6 智慧型管理、 Smart DualLAN 、 Smart TPM 加密等,功能配備可說是眾多型號之最。



GA-P55-UD6 主機板採用最新針對主流級市場的 Intel P55 晶片組,採用 Socket LGA 1156 平台,可支援由 Intel 推出,代號為 Lynnfield 的新一代 Core i7 及 Core i5 處理器,由於 Lynnfield 處理器已能把記憶體控制器及 PCI-Express 控制器等功能整合至核心之內,因此 P55 晶片主要是取代南橋作用,為主機板提供 USB 接口、 PCI-E 、 PCI 及 SATA 接口的能力,而且支援 DMI 傳輸協定。



記憶體方面,由於 Lynnfield 處理器內建 DDR3 記憶體控制器,因此 P55 晶片組的主機板可支援 Dual Channel DDR3 記憶體模組,而此片 GA-P55-UD6 與市面其他 P55 主機板不同, GA-P55-UD6 提供 6 條 DDR3 記憶體模組接口,最高可支援 Dual Channel DDR3 記憶體達 16GB 容量,雖然支援容量一樣,但卻提供多 2 條接口,讓用家在升級記憶體模組時更具彈性,而且其速度最高更支援至超頻 DDR3 2600 ,絕對不遜於市面任何一款同級對手。


繪圖方面, 由於處理器核心可支援 CrossFire X 技術,加上 NVIDIA 早前已宣佈授權 Intel P55 平台支援 SLI 技術,主機板廠商只要把主機板交給 Santa Clara Certifcation Lab 進行認証,成功通過認証的產品將可獲得授權金鑰,因此 GA-P55-UD6 提供 3 組 PCI-Express 2.0 x16 接口,其中一組為 16 Lanes ,另外兩組則分別為 8 Lanes 及 4 Lanes 接口,並支援 CrossFire X 及 2 –Way SLI 技術,多出的一組 PCI-Express 2.0 x16 接口可讓用家加插其他如 PCI- e 音效卡、網絡卡等配件,此外,主機板亦提供兩組 PCI-Express x1 及兩組 PCI 作擴充之用。



硬碟擴充方面, P55 晶片組提供 6 個支援 RAID 0 、 RAID 1 、 RAID 5 及 RAID 10 功能 的 SATA 3Gb/s 接口,加上 GA-P55-UD6 主機板配備 GIGABYTE SATA2 晶片及兩顆 JMB362 晶片,可額外提供 4 個 SATA 3Gb/s 接口,令主機板合共擁有 10 個 SATA 接口,此外主機板還提供 2 組 e-SATA 接口、 1 個 IDE 接口及 14 個 USB 2.0 接口,為用家提供足夠的硬碟擴充空間。



為提供快速而且穩定的網絡服務, GA-P55-UD6 主機板搭載兩顆支援 Gigabit Ethernet 網絡的 Realtek RTL8111D 晶片,支援 Teaming 線路匯整,而且主機板更支援 Smart Dual LAN 功能,當其中一組網絡晶片發生錯誤,在用家不用插拔下的情況下 Smart Dual LAN 會自動切換網路。



此外, GA-P55-UD6 主機板還搭載 Realtek ALC889A HD Codec 音效晶片,可支援 Dolby Home Theater 杜比環繞音效技術,而且支援 S/PDIF 輸入 / 輸出及 CD 音源輸入,並提供 7.1 聲道輸出。加上內建 .I. TSB43AB23 晶片,讓主機板可最多支援 3 個 IEEE 1394a 接口供用家作剪片之用。



GIGABYTE GA-P55-UD6GIGABYTE GA-P55-UD6

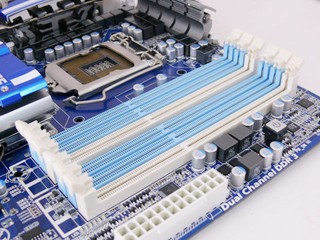

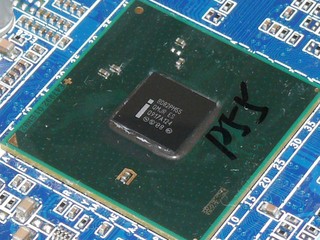

( 左 ) 採用 Intel P55 晶片組 ( 右 ) 提供 6 組 DDR3 記憶體模組接口
GIGABYTE GA-P55-UD6GIGABYTE GA-P55-UD6

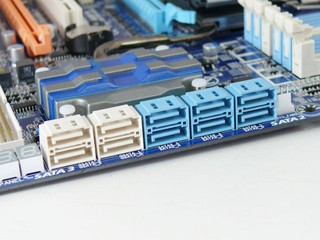

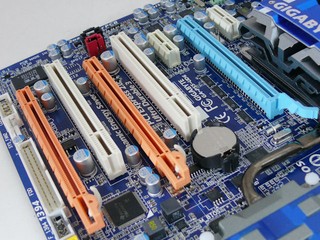

( 左 ) 提供 3 組 PCI-e x16 接口,並支援 SLI 及 CrossFireX ( 右 ) 提供 10 組 SATA 硬碟接口
GIGABYTE GA-P55-UD6GIGABYTE GA-P55-UD6

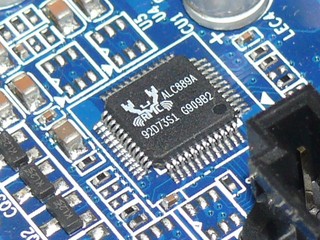

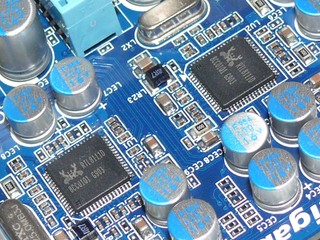

( 左 ) 搭載 Realtek ALC889A HD Codec 音效晶片 ( 右 ) 搭載 Dual Lan 網絡晶片

GIGABYTE GA-P55-UD6
提供 2 組 e-SATA 、 S/PDIF 輸入 / 輸出、 Dual LAN接口供用家使用
