多功能高畫質 IGP平台
ASUS M4A785T-M 主機板
文: Gary Ng / 評測中心


針對 AMD 785G IGP 平台, ASUS 推出 M4A785T-M 主機板,內建 UVD 2.0 影像引擎,可支援 Picture in Picture ( 畫中畫 ) 功能及同時播放兩組 VC-1 、 H.264 及 MPEG-2 Bitstream 影像解碼,加上主機板內建 GPU NOS 超頻、 Anti-Surge Protection 、 Turbo Key 、 EPU 節能及 Express Gate 功能,提升系統效能表現。



多功能高畫質 IGP 平台

ASUS M4A785T-M



目前 IGP 平台市場中, AMD 785G 的效能算是較為理想的選擇之一,比較 780G 追加了 DirectX 10.1 規格,而且加入 UVD 2.0 影像引擎,能針對高畫質影片播放提供畫中畫功能。其中 ASUS 推出的 M4A785T-M 主機板採用 m-ATX 規格,更備有多項優化功能,為 IGP 平台用家提供多一個組裝選擇。



ASUS M4A785T-M 主機板採用 Socket AM3 ,可支援 Phenom II 、 Athlon II 、 Sempron 100 等處理器,但卻不兼容上代 AM2 接口處理器,主機板搭載 RS880 IGP 晶片組,支援 Hyper-Transport 3.0 技術,並內建 ATI Radeon HD 4200 繪圖核心,包括 40 個 Stream Processors , 8 個 Texture Address Unit 、 4 個 Texture Filiting Unit 、 4 個 ROP ,核心時脈為 500MHz ,而且晶片組亦內建 24 個 PCI-E Lanes ,以提供 PCI-e x16 繪圖卡介面作升級繪圖卡或配合 IGP 繪圖核心作 Hybrid CrossFireX 之用。



針對高畫質影片播放方面,其繪圖核心內建 UVD 2.0 影像引擎,支援 Dual-Stream 技術,令 IGP 晶片也能硬體支援 Picture in Picture ( 畫中畫 ) 功能及同時播放兩組 VC-1 、 H.264 及 MPEG-2 Bitstream 影像解碼,而且支援全新 Accelerated Video Transcoding(AVT) 技術,軟件可透過 AVT 介面把影像資料傳至 Compute Abstraction Layer (CAL) ,再透過 AMD 驅動程式交由 GPU 作影像編碼工作,更可提供比影像實際播放時間更快的 1080p 影像編碼能力。



輸出方面,由於 785G IGP 平台針對高畫質影片播放,因此 M4A785T-M 主機板提供一組 HDMI 接口,而且晶片組內建 HDCP 鑰匙,可支援 HD-DVD 及 Blu-Ray 等受保護的高清影像播放,配合 HD Audio codec 可透過 HDMI 音效輸出聲畫同步輸出,除 HDMI 外主機板還提供 1 組 DVI 及 1 組 D-sub 接口,支援獨立 Dual Display 輸出,亦方便不同顯示屏幕使用。



ASUS M4A785T-MASUS M4A785T-M

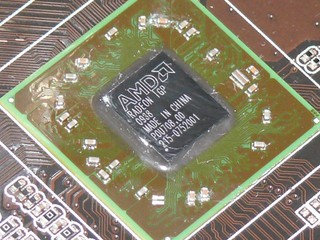

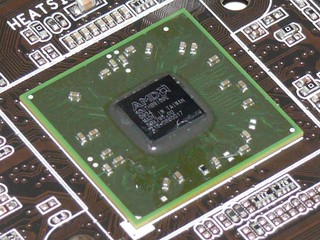

( 左 ) 採用 AMD RS880 IGP 晶片組 ( 右 ) 配搭 SB710 南橋晶片

ASUS M4A785T-MASUS M4A785T-M

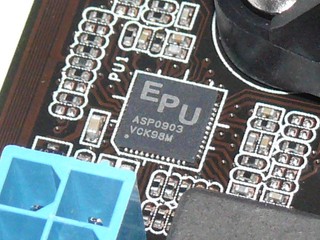

( 左 ) 提供 PCI-e x16 達成 Hybrid CdossFireX ( 右 ) 搭載 EPU 節能晶片



記憶體配置方面, M4A785T-M 主機板則提供 4 組 DDR3 記憶體模組接口,支援 Dual Channel 記憶體,而且可支援 DDR3 1800(O.C.) 記憶體速度,最高容量支援達 16GB 。



M4A785T-M 主機板搭載 SB710 南橋晶片,提供 6 組 SATA 接口,並支援 RAID0, 1, 10 功能,不過卻沒有提供 e-SATA 接口讓用家使用。此外主機板還提供 2 組 PCI 及 1 組 PCI-Express x1 接口,其擴充功能相信亦足夠供一般用家使用。



除以上基本功能外, M4A785T-M 主機板更加入多項 ASUS 主機板優化設計,其中透過 GPU NOS 超頻工具,可偵測當前繪圖負載,並自行快速進行超頻,尤其啟動 3D 遊戲時,更可提升其繪圖效能;另一項設計為 Anti-Surge Protectio 電湧防護技術,主要是過不同電壓連續測試以防止不穩電力供應對系統所做成的影響,加上為節能而設的 EPU 節能、可 5 秒極速開機上網的 Express Gate 、 CrashFree BIOS 3 還原功能、 TurboV 及 Turbo Key 超頻工具,令整體效能得以提升或讓用家使用時更為便利。



主機板還搭載 VT1708S High Definition Audio CODEC 晶片,可提供 7.1 聲道輸出,並支援高達 192KHz/24-bit 音效輸出,且自動偵測周邊連接裝置、多重串流技術,配合光纖 S/PDIF 輸出,可支援傳送數位音訊,使其音效輸出更加逼真。此外透過 RTL8112L PCIe Gigabit LAN 網絡控制晶片,功能齊全。



ASUS M4A785T-MASUS M4A785T-M

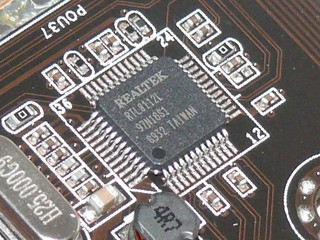

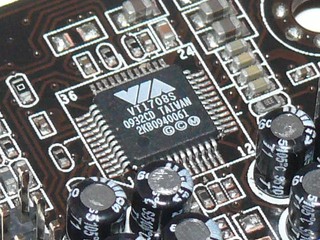

( 左 ) 搭載 RTL8112L PCIe Gigabit LAN 網絡控晶片 ( 右 )VT1708S HD CODEC 音效晶片

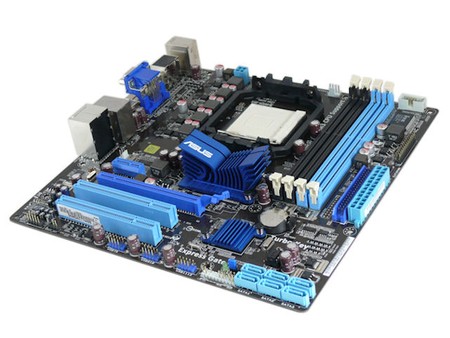

ASUS M4A785T-M
背板提供 6 組 USB 、 HDMI 、 DVI 、 D-sub 輸出各一組、 S/PDIF 輸出等等

效能參考﹕



ASUS M4A785T-M
AMD Phenom II X3 720 black Edition
Radeon HD 4200
DDR3 1333 1GB x 2
3DMark 06
1280 X 10241872

Crysis
1024 x 7684.6

Farcry 2
1024 x 7689.37

PT Boat
1024 x 7686.8

Cryostasis
1024 x 7683.7

Tropics
1024 x 7685.94



定價: HKD$ 670  (Micrworks)   查詢: +852-2950-0175

詳細規格:http://www.asus.com/product.aspx?P_ID=LVmksAnszmVimOOp&templete=2



編輯評語﹕

ASUS M4A785T-M 主機板加入 UVD 2.0 影像引擎能,支援高畫質 1080p 影像編碼能力,加上內建多優化功能如 GPU NOS 、 TurboV 及 Turbo Key 超頻工具等,配合其他方便用家使用的功能,是一個組裝高畫質 IGP 平台的不俗之選,而且售價亦合理,不過並非全板固態電容,以 ASUS 產品來說或有點失望。
