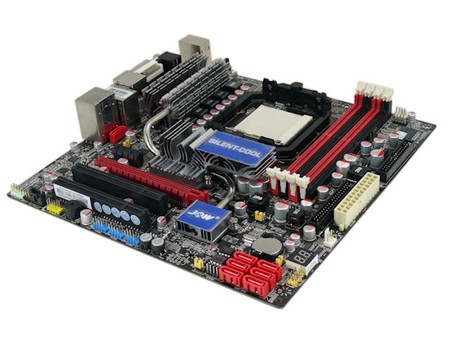

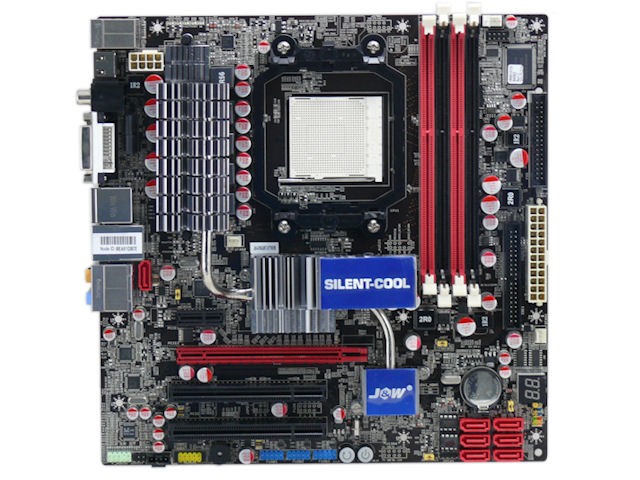

為搶佔入門級 IGP 平台市場, J&W 推出備有 128MB DDR3 Sideport Memory ,配合採用 2oz 銅 PCB 設計的 JW-A785GMT EXTREME 主機板,只需平民級售價,但用料卻比市面不少大廠的 785G 主機板更為優秀,而且各項功能亦相當齊全,為有意組裝高畫質 IGP 平台的用家提供一個好選擇。
加入 Sideport Memory 、 2oz 銅 PCB
J&W 推出的主機板一向以價格取勝,其推出的 JW-A785GMT EXTREME 主機板不但加入 128MB DDR3 Sideport Memory ,而且全板採用固態電容,加上採用近期不少廠商也備有的 2oz 銅 PCB 設計,以提升主機板的效能及耐用性,但價格卻只需港幣 $680 ,定價比較市面上同類產品可說十分進取。
此片 JW-A785GMT EXTREME 主機板採用 Socket AM3 ,可支援 AMD Phenom II 、 Athlon II 、 Sempron 100 等處理器,而且最高更支援達 140W TDP ,兼容能力不俗。 主機板搭載 RS880 IGP 晶片組,支援 Hyper-Transport 3.0 技術,並內建 ATI Radeon HD 4200 繪圖核心,此外提供 4 組 DDR3 記憶體模組接口,最高支援 Dual Channel DDR3 1666 (OC) 記憶體達 16GB 容量。
繪圖方面, Radeon HD 4200 繪圖核心支援 DircetX 10.1 規格,內建 40 個 Stream Processors , 8 個 Texture Address Unit 、 4 個 Texture Filiting Unit 、 4 個 ROP ,而且晶片組亦內建 24 個 PCI-E Lanes ,以提供 PCI-e x16 繪圖卡介面作升級繪圖卡或配合 IGP 繪圖核心作 Hybrid CrossFireX 之用,此外,主機板更加入一顆 SAMSUNG 128MB DDR3 Sideport Memory 作為提升繪圖效能之用。
有別於 780G 所採用的 RS780 晶片組, RS880 IGP 晶片組內的 Radeon HD 4200 繪圖核心加入 UVD 2.0 影像引擎,可支援 Dual-Stream 技術,並提供硬體支援 Picture in Picture ( 畫中畫 ) 功能及同時播放兩組 VC-1 、 H.264 及 MPEG-2 Bitstream 影像解碼,加上透過 AVT 軟件把影像資料傳至 Compute Abstraction Layer (CAL) 進而透過 AMD 驅動程式交由 GPU 作影像編碼工作,讓 1080p 影像編碼可以比實際播放時間更快。

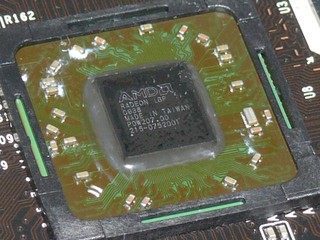

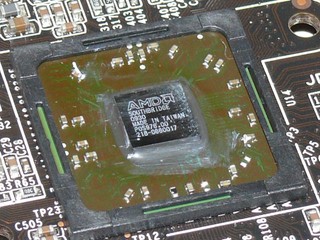

( 左 ) 搭載 RS880 IGP 晶片組 ( 右 ) 配合 AMD SB710 南橋晶片

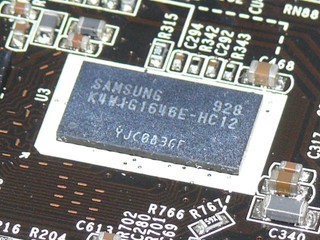

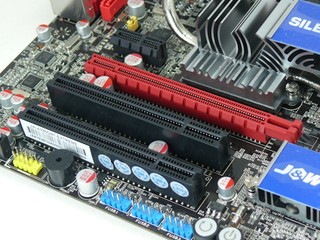

( 左 ) 搭載 128MB Sideport Memory ( 右 ) 提供一組 PCI-e x16 、一組 PCI-e x1 及二組 PCI 接口
用料方面,近期不少廠商也把旗下產品加入銅 PCB 設計, J&W 也不遑多讓,於 JW-A785GMT EXTREME 主機板中加入 2oz 銅 PCB 設計,可提供更迅速的導熱能力、減低電阻性及讓傳送的訊號變得較為清晰,藉此加強主機板效能及耐用性,而且提供電部份採用 5 相供電,以平均供電荷負,配合全板採用固態電容,用家不怕電容「爆漿」,加上採用 Heatpipe 導熱管散熱,儘管其定價進取,但用料明顯絕不馬虎。
顯示輸出方面,主機板提供一組 HDMI 接口,晶片組內建 HDCP 鑰匙,可支援 HD-DVD 及 Blu-Ray 等受保護的高清影像播放,加上繪圖核心內建 HD Audio codec 可透過 HDMI 音效輸出聲畫同步輸出,以滿足高畫質用家應用。除 HDMI 外主機板還提供 1 組 DVI 及 1 組 D-sub 接口,可兼容市面大部份屏幕。
南橋方面則採用 SB710 晶片,提供 6 組 SATA 接口,並支援 RAID0, 1, 10 功能及 AMD Overdrive (ACC) 超頻功能,而且透過一組 SATA 接口可經接駁後使背板亦提供一組 eSATA 接口,方面用家連接外置硬碟機,加上提供 1 組 IDE 硬碟接口、 2 組 PCI 接口、 1 組 PCI-Express x1 接口、 12 組 USB 2.0 接口等,擴充性十足。
主機板還搭載 Realtek ALC888 HD Codec 音效晶片,提供最高 24-bit S/PDIF 輸入 / 輸出,而且支援 97dB 訊噪比及 7.1 聲道輸出;網絡方面則搭載 Realtek RTL8111DL Gigabit Ethernet 控制器,提供高速 10 / 100 / 1000Mbit/s 乙太網路。加上搭載 J-Micron JMB381 晶片提供 IEEE 1394a 功能,而且主機板又提供快捷 Power 、 Restart 鍵,而且設有 LED Debug 顯示,功能齊全。

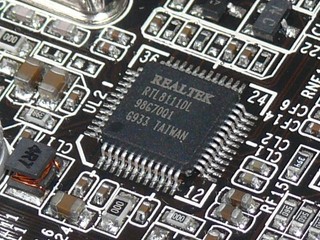

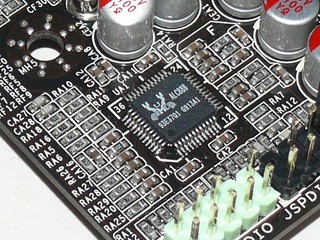

( 左 ) 搭載 Realtek RTL8111DL Gigabit Ethernet 控制器 ( 右 ) 搭載 Realtek ALC888 HD Codec 音效晶片

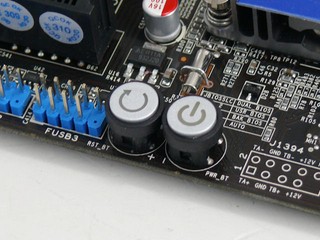

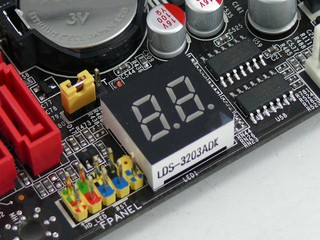

( 左 ) 主機板提供 Power 、 Restart 快捷鍵 ( 右 ) 設有 LED Debug 顯示

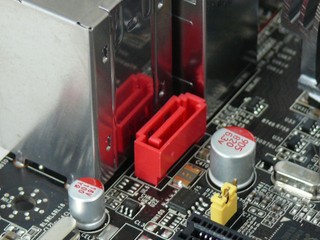

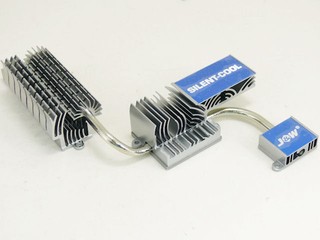

( 左 ) 採用 Heatpipe 導熱管散熱 ( 右 ) 透過一組 SATA 接口可達成 eSATA 接口
提供 USB 、 IEEE 1394a 、 HDMI 、 DVI 、 D-sub 、 eSATA 、 SPDIF-In / SPDIF-Out 等接口供用家使用
效能參考﹕
JW-A785GMT EXTREME AMD Phenom II X3 720 black Edition Radeon HD 4200+sideport memory DDR3 1333 1GB x 2 | |
3DMark 06 | |
1280 X 1024 | 1947 |
Crysis | |
1024 x 768 | 4.9 |
Farcry 2 | |
1024 x 768 | 10.12 |
PT Boat | |
1024 x 768 | 7.3 |
Cryostasis | |
1024 x 768 | 3.8 |
Tropics | |
1024 x 768 | 6.26 |
定價︰ HKD$680 (J&W) 查詢︰ +852 2650 6302(J&W)
產品規格︰http://www.jwele.com/motherboard_detail.php?769#_spec
編輯評語﹕
JW-A785GMT EXTREME 主機板用料認真,而且功能可說一應俱全,足以滿足大部份 IGP 用家需要,最重要是其售格只定為港幣 $680 ,比較市面上不少大廠的同級 785G 主機板更具吸引力,綜觀各方面來說也是值得推薦。
