NVIDIA 「半代更新」之路轉至主流級市場， 15 日正式發佈基於全新「 GF116 」繪圖核心的 GeForce GTX 550 Ti 繪圖卡，雖然繪圖架構基於 GeForce GTS450 繪圖卡的「 GF106 」繪圖核心，但核心時脈進一步提升之餘，同時亦解封原有的 192Bit 記憶體控制器規格，效能大幅提升下讓「 GF116 」亦把效能定位由「 GTS 」提升至「 GTX 」等級。
採用「 P1050 」公版設計、預設超頻

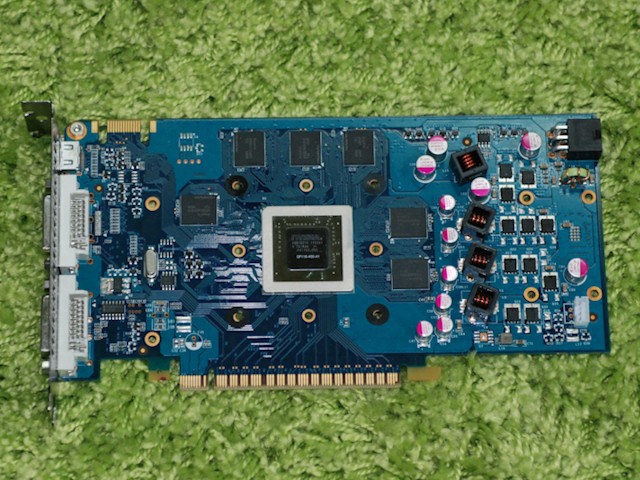

此次送測的 Inno3D GeForce GTX550 Ti PCB 採用公幔設計，編號為「 P-1050 」，是較少數使用公版推出 GeForce GTX550 Ti 的廠商，打開散熱器後可看到核心編號為「 GF116-400-A1 」，繪圖卡採用 3+1 相供電及全固態電容用料，而且供電模組設有散熱片輔助散熱。
雖然 PCB 採用公版設計，但由於「 GF116 」繪圖核心擁有一定的超頻空間，因此大部份廠商為加強繪圖卡競爭力，均推出超頻版本，此片 Inno3D GeForce GTX550 Ti 的核心時脈便預設超頻至 950MHz ， Shader 時脈則超頻至 1900MHz ，同時，記憶體時脈也超頻至 GDDR5 1050MHz(DDR 4200MHz) 。
輸出介面方面，此片 Inno3D GeForce GTX550 Ti 採用提供 2 組 Dual-Link DVI-I 和 1 組 Mini HDMI 輸出端子，可以透過轉接器達成 HDMI 1.4a 輸出或 VGA 輸出。
散熱方面，由於 GF116 繪圖核心最高功耗僅 116W TDP ，在繪圖核心發熱量未有像高階繪圖卡般嚴重，因此 Inno3D GeForce GTX550 Ti 只採用公版散熱器，利用大面積的鋁積散熱器，以及 8cm 風扇為繪圖卡散熱，以減低繪圖卡成本。

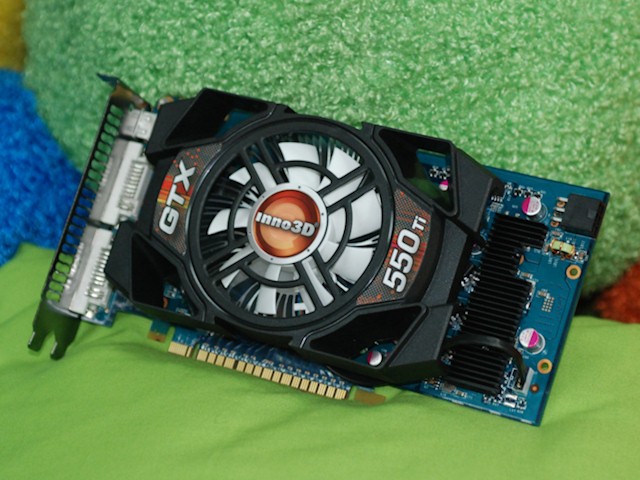

繪圖卡採用「 P1050 」公版設計

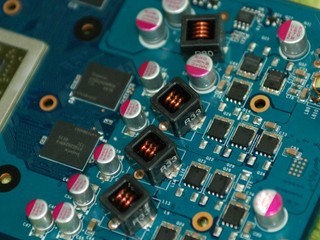

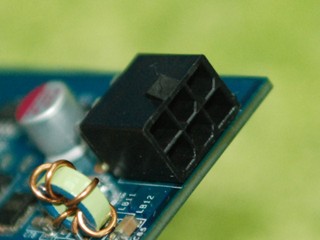

( 左 ) 採用 3+1 相供電及固態電容 ( 右 ) 提供 1 個 6 Pin 供電接口

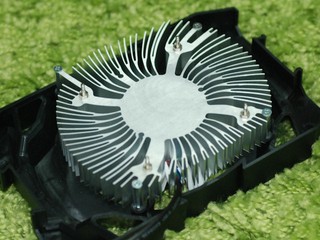

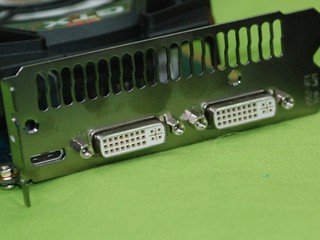

( 左 ) 提供 2 組 DVI-I 和 1 組 Mini HDMI 輸出 ( 右 ) 散熱器採用公版設計
