NVIDIA 「半代更新」之路轉至主流級市場， 15 日正式發佈基於全新「 GF116 」繪圖核心的 GeForce GTX 550 Ti 繪圖卡，雖然繪圖架構基於 GeForce GTS450 繪圖卡的「 GF106 」繪圖核心，但核心時脈進一步提升之餘，同時亦解封原有的 192Bit 記憶體控制器規格，效能大幅提升下讓「 GF116 」亦把效能定位由「 GTS 」提升至「 GTX 」等級。
採用白色 PCB 、 Digital PWM 供電設計
此次送測的 Galaxy GTX550 Ti 承繼了較早前推出的 GTX560 Ti ，為採用了白色 PCB 設計的 White Edition 超頻版本，採用高級的 Volterra 數位供電模組設計，而且其核心時脈超頻至 1GHz ， Shader 時脈超頻至 2GHz ，記憶體時脈則超頻至 GDDR5 1150MHz (DDR 4600MHz) 。
此片 Galaxy GTX550 Ti White Edition 的吸引之處除了採用白色 PCB 外，同時繪圖卡也採用了高級的 Digital PWM 供電設計，透過 Volterra VT1185MF 作為主控制，搭配 6 顆 VT1167SF 組成 6 相供電，提供了穩定而且可調整的電壓工作，同時繪圖卡採用了不少鉭聚合物電容作為全卡所有電流的基本濾波，以及 2 顆 NEC Tokin Proadlizer ，令繪圖卡的核心供電濾波效果更理想。
不過，用家需要留意繪圖卡供電需求部份，雖然公版的 GeForce GTX550 Ti 只需採用個 6 Pin 供電接口，但由於 Galaxy GTX550 Ti White Edition 為了減低供電交叉干擾，使其運作更加穩定，因此繪圖卡需要採用 2 個 6Pin 供電，其中一個 6Pin 接口負責繪圖核心供電，記憶體供電則用上 PCIE 接口供電加上另一個 6 pin 電源輸入的供電。
輸出端子方面，此片 Galaxy GTX 550Ti White Edition 沒有採用公版設計的 2 個 Dual-Link DVI-I 和 1 個 mini HDMI 介面，改為提供標準 HDMI 1.4a 、 Display Port 和 DVI 介面各一個，以不同的輸出接口滿足更多用家。
繪圖卡散熱方面， Galaxy GTX550 Ti White Edition 也沿用了 GTX560 Ti White Edition 的散熱設計，鋁制外殼令散熱器質感更佳，散熱器內建 4 條 Heatpipe 導熱管，配合銅底設計把核心熱力速傳送至散熱鰭片之上，再透過一把帶 PWM 調速功能的 8cm 風扇將熱力帶走，同時散熱風扇並不是設在核心之上，而是稍為偏後，有助把射扇產生的氣流吹到供電模組上的散熱片。

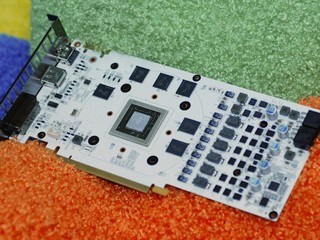

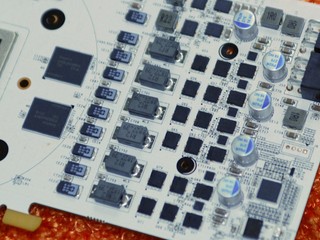

( 左 ) 此片 Galaxy GTX550 Ti 採用白色 PCB 設計 ( 右 ) 採用高級的 Digital PWM 供電

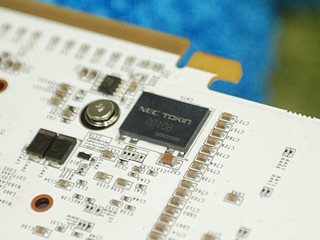

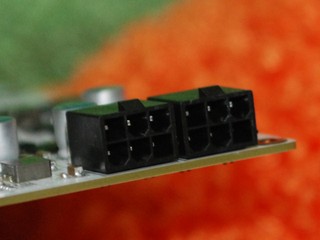

( 左 ) 繪圖卡設有 2 顆 NEC Tokin Proadlizer ( 右 ) 需要採用 2 個 6 Pin 供電接口

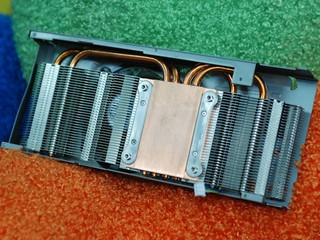

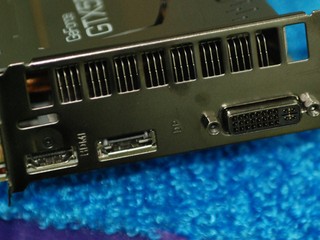

( 左 ) 散熱器內建 4 條 u 型 heatpipe 熱導管 ( 右 ) 提供標準 HDMI 1.4a 、 Display Port 和 DVI 介面
