2008-01-03
解構Intel 2009年平台佈局
詳盡披露Nehalem微架構產品規劃
文: John Lam / 評測中心


汲取慘遭 AMD K8 痛擊的教訓, Intel 自 2006 年下半年發佈「 Core 」微架構產品後,亦同時宣佈了全新「 Tick-Tock 」矽與微架構發展戰略,以每兩年推出更新設計微架構的產品進行世代交替,按照 Intel 最新處理器規劃, 2008 年下半年將發佈全新「 Nehalem 」微架構產品,究竟新一代產品設計有何突破 !? HKEPC 編輯部將詳細解構 Intel 2009 年桌面平台佈局,並詳盡披露全新「 Nehalem 」微架構產品規劃。





Nehalem Performance Processor -- Lynnfield

Lynnfield PlatformLGA1160 Reference Board Design

Intel 將會於 2009 年第一季末至第二季初,推出自家首顆內建北橋功能的處理器,核心代號為 Lynnfield ,這是一顆針對效能級至主流級的原生四核心處理器,採用 45 奈米制程,同樣支援 SMT (Simultaneous Multi-Threading) , 擁有 8MB Shared Cache ,規格上與 Bloomfield 十分相近,分別在於 Lynnfield 內建記憶體控制器,支援 Dual Channel DDR3 記憶體配置,此外, Lynnfield 亦內建了 PCI-Express 繪圖接口,可支援 1 組 PCI-Express 2.0 規格 x16 接口,或是分割成兩組 x8 接口,支援 CrossFireX 技術。

由於已內建了大部份北橋功能, Lynnfield 處理器並沒有採用 Quick Path Interconnect 技術,連接南橋晶片仍會採用舊有的 DMI 協定,最高速度為 2GT/s ,由於南橋功能所需的傳輸速度較低,其實 DMI 協定已經綽綽有餘。

Lynnfield 處理器將採用全新的 LGA 1160 Socket , Package Size 為 37.5 x 37.5mm ,雖然 Package Size 大小與 LGA 775 相同,而且散熱器設計亦類似 LGA 775 ,但 Mounting Holes 為 75mm2,相較 LGA775 的 72mm2更大,因此舊散熱器無法進渡至新平台。 VRM 方面同樣採用全新的 11.1 版本,最高 TDP 為 95W 。

Nehalem Mainstream Processor -- Havendale

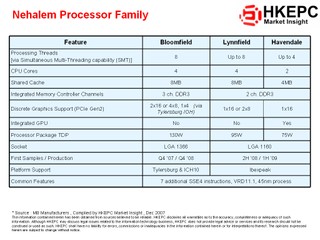

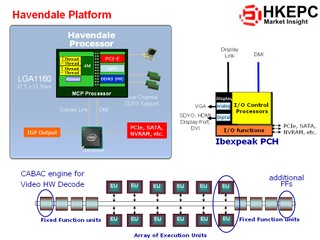

Havendale PlatformNehalem Processor Family


接著在 2009 年的第二季末, Intel 將會推出內建繪圖核心的處理器,核心代號為 Havendale ,這是一顆針對主流級市場的雙核心處理器,採用 45 奈米制程,支援 SMT (Simultaneous Multi-Threading) ,擁有 4M Shared Cache 。雖然同樣內建記憶體控制器及 PCI-Express 繪圖接口,但它卻不是原生設計, Havandale 把繪圖核心、 PCI-Express 繪圖接口及記憶體控制器制作成一顆晶片,與處理器核心採用 MCP (Multi-Chip Package) 封裝在一起,兩者將採用 Quick Path Interconnect 連接。

由於已內建了大部份北橋功能, Havendale 同樣只需採用一顆南橋晶片,不會採用 Quick Path Interconnect 技術,南橋晶片仍會採用舊有的 DMI 協定。

繪圖核心方面, Havendale 將會支援 Direct X 10 、 Shader Model 4.0 及 OpenGL 2.1 ,採用全新 Unified Shader 架構, Shader 運算單元數目不僅由 G45 的  10 個增至 12 個,固定功能運算單元亦由 6 組提升至 8 組,其中一組就是為了高清影像解碼而設的 CABAC 運算引擎。

高清影像運算能力, Havendale 真正能做到完全硬體解碼 MPEG2 、 VC-1 及 AVC(H.264) 影像,支援 HW Motion Comp 、 In Loop Deblocking 、 Inverse Transform 及 Variable Length Decode 等工作,可支援 40Mb/s 的 HD-DVD 及 Blu-Ray Full Framerate 影像播放。

值得注意的是,由於 Havendale 處理器內建了繪圖核心,因此 Havendale 除了 DMO 協定外,還會有一組 Display Link 連接管道,把影像資訊傳至南橋,而新一代南橋將會內建 Analog (VGA) 及 Digital (SDVO 、 HDMI 、 Display Port 及 DVI) 影像處理單元,而且 HDCP Key 已內建於南橋晶片中,並不需要額外晶片。

Havendale 將會採用 LGA 1160 Socket ,與 Lynnfield 處理器互相兼容,同樣支採用 VRM 11.1 版本,最高 TDP 為 75W 。
