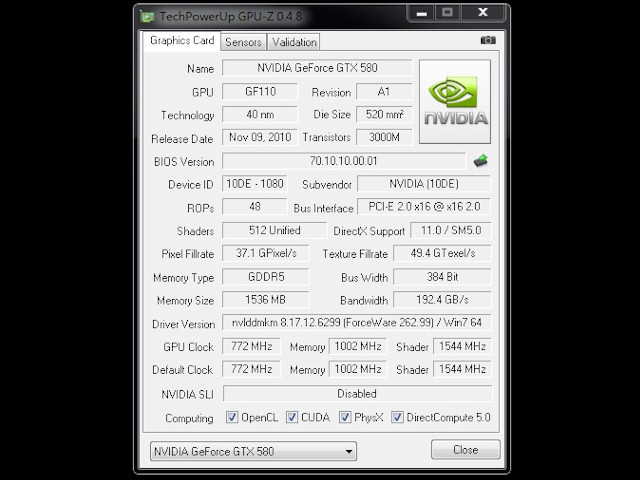

NVIDIA 9 日正式發佈繪圖核心代號為「 GF110 」的全新 GeForce GTX 580 繪圖卡，雖然被命名為新一代「 GF GTX500 」系列，但整質上「 GT110 」仍基於現有的「 Fermi 」 GPU 微架構。晶片規格上，「 GF110 」與「 GF100 」可以說是完全相同，但卻大幅優化「 GF100 」繪圖核心內部線路設計，令「 GF110 」終可實現可量產的「 512 CUDA Cores 」終極狀態，同時亦受惠於 TSMC 40 奈米制程進一步成熟，「 GeForce GTX 580 」不僅核心時脈能進一步上升，並且功耗表現比「 GeForce GTX 480 」繪圖卡更為優秀。

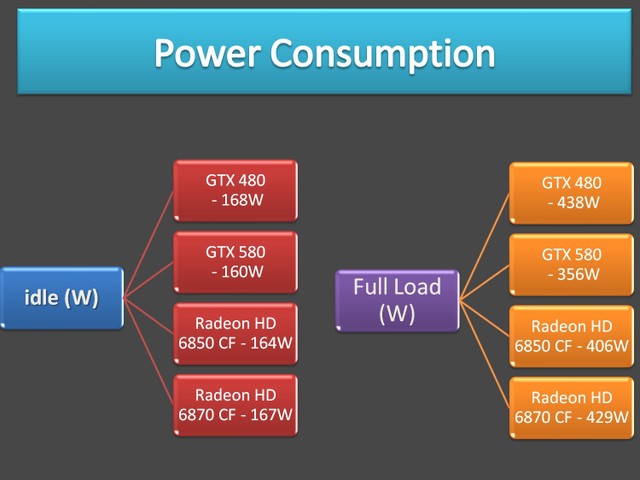

Power Consumption

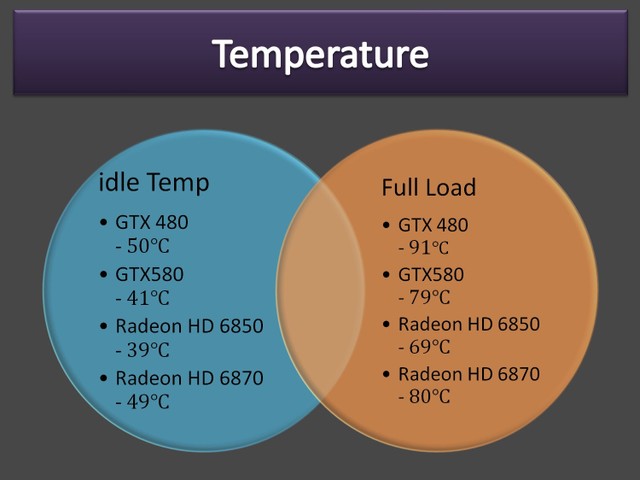

Temperature
編輯評語 ﹕
NVIDIA 「 GF110 」終於把被封印的 Fermi GPU 微架構潛力完全解放，完整的 512 CUDA Core 、更高核心時脈、並換來更低的工作溫度及最低的功耗表現，但筆者認為 NVIDIA 不應為「 GF110 」的出現而感到高興，因為它是效能成長只是對比著「 GF100 」的缺憾，而事實上「 GF110 」的使命本來就是「 GF100 」的原有責任。
雖然是遲來的春天， GeForce GTX 580 的出現成為對抗 Radeon HD 6900 的最佳戲碼，「 GF110 」即將要面對採用雙晶片設計、 Radeon HD 6990 的挑戰，因此筆者以 Radeon HD 6850 、 Radeon HD 6870 CrossFire 作為對比組， GeForce GTX 580 遊戲性能將夾著兩者之間，因此 GeForce GTX 580 的市場定價，將會是 NVIDIA 能否在 2010 年底高階繪圖卡大戰的重要關鍵所在。
