迎接新世代 IGP 平台降臨　 ECS BlackSeries H67H2-M

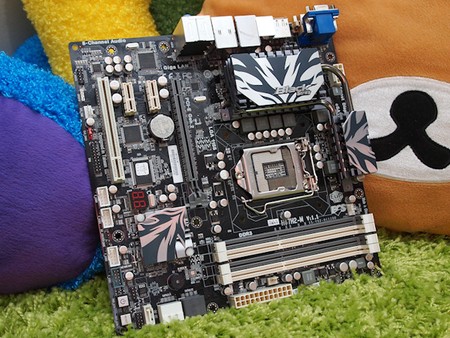

不少用家在購買主機板時除了注重價格以及功能外，同時亦會對外觀有一定要求，而擁有透明側板的機箱興起亦令用家更注重電腦內部的觀感。 ECS 最近推出 BlackSeries H67H2-M ，採用 m-ATX 規格，除了一如其名地採用黑白色作為主調外，同時亦透過強化主機板用料、功能以提升實用性。

BlackSeries H67H2-M 採用  LGA1155 處理器接口，支援 Intel Sandy Bridge 處理器，晶片組則為支援顯示輸出的 Intel H67 ，最高支援 Dual Channel DDR3 1333  記憶體模組。主機板在處理器接口、記憶體接口、電源接駁位置及 PCIe x16 接口中的接腳，採用了 15μ 三倍金鍍層技術，以 0.000381 厘米黃金鍍層，減低針腳因氧化而影響其導電能力，間接令主機板更加耐用。

主機板用料方面，處理器供電採用 4+1+1 相供電，供電控制晶片採用 Richtek RT8859A + RT9619A ，同時供電模組表面加上大型雙導熱管散熱器。記憶體方面亦提供單相供電，同時全版亦悉數採用固態電容，提高主機板在高溫環境下的穩定性。

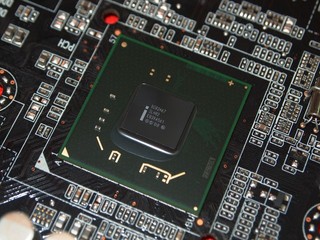

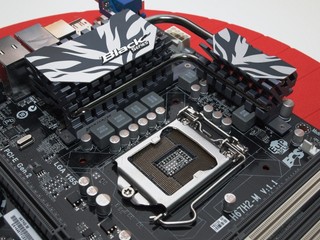

( 左 ) 採用 LGA1155 處理器接口，並採用 15μ 三倍金鍍層技術 ( 右 ) 主機板採用 Intel H67 晶片組

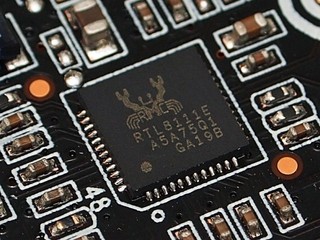

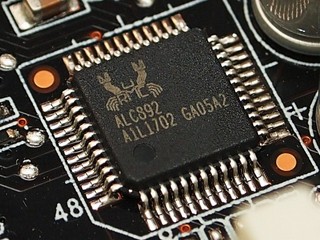

( 左 ) 搭載 Realtek RTL8111E 網絡晶片 ( 右 ) 搭載 Realtek ALC 892 HD Codec 音效晶片

擴充方面， H67H2-M 主機板提供  2 組 SATA 3.0 介面、 3 組 SATA 2.0 和 12 組 USB 2.0 介面，擴充插槽亦提供一組 PCIE X16 接口以及兩組 PCIE 1x 接口，值得一提的是由於 H67 晶片組刪去 PCI 接口的支援，因此主機板加入了一顆 ITE IT8893E 晶片補回一個 PCI 接口，方便用家使用現時仍然在市面上廣泛流通的 PCI 週邊部件。

背板方面較為特別的是同時提供 HDMI 、 VGA 、 DVI 、以及 Displayport 顯示輸出接口，同時亦提供一個 E-SATA 接口，兩個由兩顆 Realtek RTL8111E 提供的 Gigabit 網絡接口， USB 接口方面除了由 H67 晶片組提供四個 USB 2.0 接口外，同時亦加入 EtronTech EJ168A 提供兩個 USB 3.0 接口，相較常見於提供 USB 3.0 主機板的 NEC 晶片較為少見。

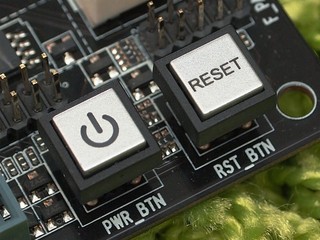

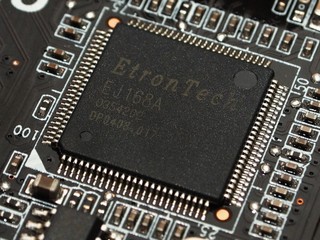

( 左 ) 主機板提供了開關按鍵以及 Debug LED 方便用家 ( 右 ) 搭載 EtronTech EJ168A 提供兩個 USB 3.0 接口

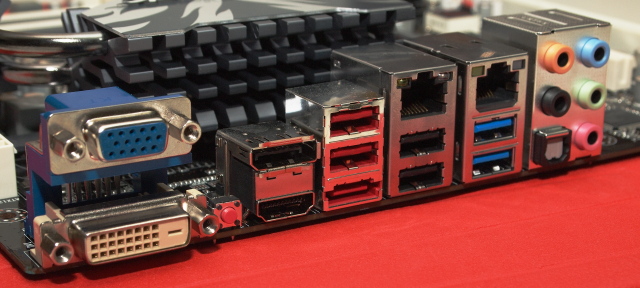

提供 HDMI 、 DP 、 VGA 、 DVI 輸出端子、 eSATA 、 USB 3.0 等介面

編輯評語﹕

從主機版觀感以及用料來說， BlackSeries 相較過往 ECS 給人較「土氣」的形象可謂耳目一新，而且主機板功能尚算齊全，若能針對大型處理器散熱器優化其供電模組散熱設計，相信會更錦上添花。
