Threading Structure Design 鏤空 PCB 技術

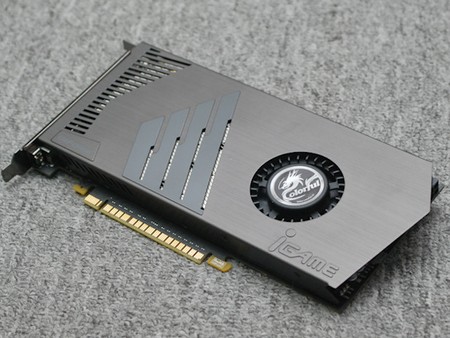

目前不少繪圖卡為吸引用家，散熱器很多時也需要採用 Dual Slot ，甚至  Triple Slot 設計，但對於不少主流級平台用家，尤其是部份 m-ATX 規格主機板，由於主機板擴充接口數目有限，很多時會受到繪圖卡散熱器遮蔽 PCI-e 擴充槽，令增加硬件變得不方便。為此， Colorful 最新針對 GeForce GTS 450 繪圖卡推出了 Single Slot 版本，型號為 iGame 450-1024 D5 Buri-SLIM 。

Colorful 旗下 iGame 系列繪圖卡主要分為 Ymir 和 Buri 兩線， Ymir 主要針對效能提升， Buri 則主要為提供 Single Slot 產品而設，此片 iGame 450-1024 D5 Buri-SLIM 便透過採用獨有的鏤空 PCB 設計以及傾斜式散熱鰭片設計，加上大面積的純銅底散熱設計，為 Single Slot 的 iGame 450-1024 D5 Buri-SLIM 提供良好散熱效能。

此片 Colorful iGame 450-1024 D5 Buri-SLIM 繪圖卡採用 NVIDIA GF106 繪圖核心，支援 DirectX 11 ，核心內建 192 個 CUDA Core 、 16 個 ROP Unit 和 32 個 Texture Unit ，核心時脈為 783MHz ， Shader 時脈為 1566MHz 。記憶體則搭載 4 顆 Hynix H5GQ2H24MFR T2C GDDR5 記憶體顆粒，記憶體介面為 128bit ，容量為 1024MB ，記憶體時脈為 DDR 3608MHz 。

繪圖卡最大賣點在於採用 Single Slot 設計，厚度僅 17mm ，安裝後不會佔用額外擴充糟，讓用家升級硬件更有彈性。繪圖卡採用非公版設計，設計上採用了大量低 ESR 和低抗阻 POSCAP 電容，而且 PCB 採用獨有的 Threading Structure Design 鏤空 PCB 技術，透過穿透的 PCB 設計加強透氣性，再加上繪圖卡採用穿透式電感設計，把 3+1 相供電當中所有的封閉式電感穿透 PCB 背部，減低 PCB 積熱，間接提升 PCB 散熱能力。

此外， Colorful iGame 450-1024 D5 Buri-SLIM 繪圖卡的 PCB 還採用了鍍銀技術，比較採純粹用銅 PCB 擁有更低的電阻，以及更強的導熱能力，同時 PCB 的電阻降低亦意味著電流效率得以提升，以及進一步加強 PCB 傳熱性，藉此加強繪圖卡耐用程度。

除了針對 PCB 方面作出重點優化外，繪圖卡於散熱部份亦經過特別設計，採用了大面積的純銅底散熱，而且散熱器採用了傾斜式散熱鰭片設計，鰭片角度與 PCB 對角線平衡，在有限的尺寸下提升散熱面積，再加上優化的散熱器外殼，利用鋁製拉絲工藝，而且廠商根據散熱器通風道，在散熱器外殼設有透氣孔，彷效早前推出的鯊魚設計概念，配合 300 ~ 3000rpm 轉速的 PWM 散熱風扇，進一步加繪圖卡散熱能力。

( 左 ) 採用 NVIDIA GF106-250-KA-A1 繪圖核心 ( 右 ) 搭載 4 顆 Hynix T2C GDDR5 記憶體顆粒

( 左 )PCB 採用獨有的 Threading Structure Design 鏤空 PCB 技術 ( 右 ) 繪圖卡採用穿透式電感設計

散熱器採用大面積銅底散熱，加上外殼採用鯊魚設計概念的透氣孔設計

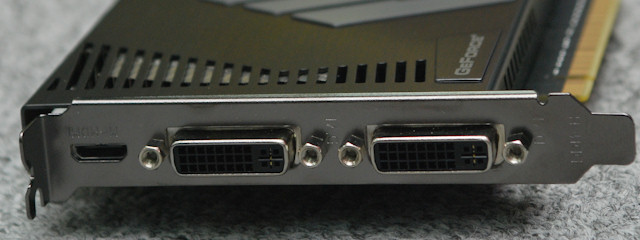

繪圖卡提供兩個 DVI 和 1 個 Mini-HDMI 輸出端子

效能參考﹕

* 測試平台﹕ Intel Core i7-965 、 ASRock X58 SuperComputer 、 DDR3-1066 1GB x 3


*Ambient Temp ﹕ 15°C

定價：  HKD$999  (Colorful)   查詢：http://www.colorful.cn/

詳細規格：http://en.colorful.cn/Product/Specific.aspx?guid=ef2f17e8-ebf2-412d-919a-3def137de688

編輯評語﹕

此片 Colorful iGame 450-1024 D5 Buri-SLIM 繪圖卡採用 Single Slot 散熱器，但廠商在保持散熱能力方面作出了不少針對性設計，消除了一般用家對 Single Slot 繪圖卡散熱能力不足的疑慮，而且整片繪圖卡用料不俗，價格亦合理，值得推薦。唯一美一不足的地方是雖然散熱器擁有大面積覆蓋面，但未能接觸記憶體顆粒，而且風扇預設轉速為保持靜音亦設得較低 ( 閒置時轉速只有約 450rpm ) ，如果能稍微改善，將有助減低繪圖卡溫度。
