2011-01-26
全新「GF114」繪圖核心
NVIDIA GeFore GTX 560 Ti
文: Gary Ng / 評測中心


NVIDIA 25 日正式發佈全新繪圖卡產品,基於全新「 GF114 」繪圖核心推出「 GeForce GTX 560 Ti 」,與上代「 GF104 」繪圖核心架構相同,但受惠於 TSMC 40nm 制程成熟及內部線路大幅改良後,推出具備完整 384 CUDA Core 的全新「 GeForce GTX 560 Ti 」,將繼承上代「 GeForce GTX 460 」的高性價比表現,將取代現有的 GeForce GTX 470 繪圖卡,在效能級繪圖卡市場反撃 AMD 新一代 Radeon HD 6870 繪圖卡。

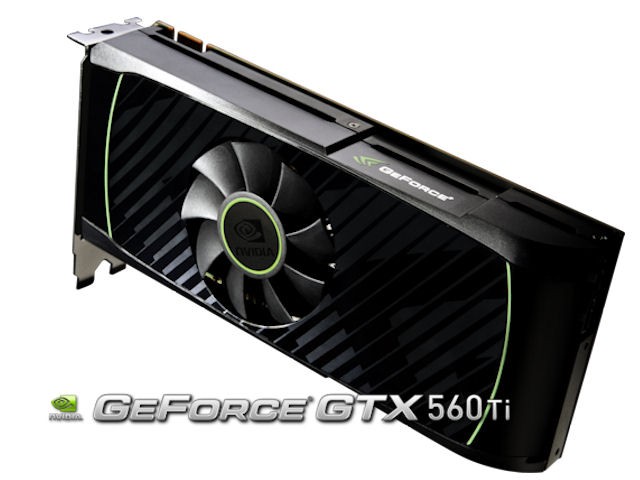

採用「 GF114 」繪圖核心   GeForce GTX 560 Ti 繪圖卡



GF104
採用「 GF114 」 繪圖核心的 GeForce GTX 560 Ti 架構圖



受限於 TSMC 40nm 制程欠成熟,再加上「 Fermi 」內部架構甚為複雜,導致晶片初期並無法以完整架構反攻對手,但在 TSMC 40nm 制程日趨成熟,再加上 NVIDIA 同時針對晶片內部線路作出了優化,終於「 Fermi 」繪圖晶片能以完美規格面市,發揮其真正戰力。



同樣地,「 GF114 」繪圖核心一樣基於「 GeForce GTX 460 」 的「 GF104 」繪圖核心,採用可擴展的繪圖運算列陣架構,核心擁有 2 組 GPC Unit ,每組 GPC 具有 4 個 Streaming Multiprocessors (SM) ,每組 SM 共有 48 個 CUDA 運算核心,不同的是 GF104 因當時受制程未成熟所限,核心被屏蔽了其一中組 SM Unit ,令 CUDA Core 數目減至僅得 336 個、 56 個 Texture Unit  以及 7 個 Polymorph Engines ,全新的 GF114 繪圖核心則擁有完整的 384 個 CUDA Core 數目、 64 個 Texture Unit  以及 8 個 Polymorph Engines 。



有關「 GF104 」與「 GF114 」的詳細 GPU 微架構說明,可參考︰ <<全新 GF104 GPU 核心 GeForce GTX 460>> 文章。



不僅是架構上的補完,「 GF114 」在核心功耗及時脈表現較上代「 GF104 」更成熟,全新「 GeForce GTX 560 Ti 」 預設核心時脈,由「 GeForce GTX 460 」 預設為 675MHz Core/1350MHz Shader ,大幅提升至 820MHz Core/1640MHz Shader ,記憶體預設時脈亦由 3600MHz DDR 提升至 4000MHz DDR ,但最高 TDP 僅由 160W 提升至 170W ,可見「 Fermi 」在 TSMC 40nm 制程進步及內部線路優化後,達成驚人的進步。



據 NVIDIA 官方數據指出,「 GeFoce GTX 560 Ti 」 在性能功耗比表現提升 21% 、在整體效能上則提升了 33% ,僅管「 GF114 」其實可以達成 Single Slot 及只需要單一 6 Pin PCI-E 電源輸入的配置,但對於針對效能級遊戲市場,現時大部份玩家主機板設計時均已顧及 Dual Slot 散熱設計,而且 NVIDIA 亦不希望埋沒了「 GF114 」的超頻能力,最終決定採用了 Dual Slot 、雙 6 Pin PCI-E 電源配置,部份品牌更把出廠預設時脈提升至 1GHz 。



GeForce GTX 460 1GB 與 GeForce GTX 560 Ti 規格比較︰





 GeForce GTX460 1GB
GeForce GTX560 Ti
CoreGF104GF114
CUDA Cores336384
TMU5664
ROP3232
Fillrate (GPixel/s)21.626.24
Fillrate (GTexel/s)37.852.48
Core Clock675MHz820MHz
Shader Clock1350MHz1640MHz
Memory Interface256bit256bit
Memory TypeGDDR5GDDR5
Effective Memory Clock3600MHz DDR4000MHz DDR
Memory Bandwith115.2GB/s152GB/s
Max TDP160W170W







「 Ti 」版本的意義



GeForce GTX 560



對於「 GF114 」會是被命名為「 560 」,筆者絕不感到意外,但在型號後面再加上「 Ti 」一字卻令不少繪圖卡業者傻眼,全因 NVIDIA 又沒有同時發佈普通版本的「 GeForce GTX 560 」,究竟「 Ti 」一字有何意思呢 ? 是否為普通版本留下伏線 !?



其實「 Ti 」並非首次出現在 NVIDIA GeForce 的產品命名中,當中「 Ti 」代表了稀有貴金屬「 Titanium ( 鈦 ) 」,早於 2001 年已出現於 GeForce 2 系列中,同樣受惠於製程成熟,核心時脈提升後推出升級版本 GeForce 2 Ti 系列,及後延續至 GeForce 3 、 GeForce 4 系列為止,這些都是 NVIDIA 繪圖卡昔日力壓對手,最光輝的年代。



今代重用「 Ti 」命名法則,某程度上寄望著「 GeForce GTX 560 Ti 」能夠有如昔日 GeForce 2 Ti 、 GeForce 3 Ti 及 GeForce 4 Ti 系列外,更重要是希望提醒消費者,「 GeForce GTX 560 Ti 」並非直接取代「 GeForce GTX 460 」。



據 NVIDIA 官方指出,「 GeForce GTX 560 Ti 」建議零售價為 $249 美元,定位上直接取代現有的「 GeForce GTX 470 」及「 GeForce GTX 465 」,才特別在型號上加上「 Ti 」作出識別,沿有的「 GeForce GTX 460 」則會保留於市場上,建議零售價為 $229 美元。



不少繪圖卡業者笑言, NVIDIA 這次把「 Ti 」型號再拿出來用,不知會否考慮重用「  Pro 」、「 MX 」、「 Ultra 」等等,好讓上了年紀的遊戲玩家懷念一下,甚至會否由把下代 GPU 微架構「 Kepler 」及次世代 GPU 微架構「 Maxwell 」,命名為「 TNT 600 」及「 Riva 700 」家族,也是一個讓人很清楚的命名呢。



CEO Roadmap
NVIDIA 執行長 Jen-Hsun Huang 會否考量重新使用「 TNT 」及「 Riva 」取代「 GeForce 」呢 ?
