2011-01-26
全新「GF114」繪圖核心
NVIDIA GeFore GTX 560 Ti
文: Gary Ng / 評測中心


NVIDIA 25 日正式發佈全新繪圖卡產品,基於全新「 GF114 」繪圖核心推出「 GeForce GTX 560 Ti 」,與上代「 GF104 」繪圖核心架構相同,但受惠於 TSMC 40nm 制程成熟及內部線路大幅改良後,推出具備完整 384 CUDA Core 的全新「 GeForce GTX 560 Ti 」,將繼承上代「 GeForce GTX 460 」的高性價比表現,將取代現有的 GeForce GTX 470 繪圖卡,在效能級繪圖卡市場反撃 AMD 新一代 Radeon HD 6870 繪圖卡。





遲來的白色聖誕卡   GALAXY GeForce GTX Ti 「白板」



GeForce GTX560 Ti White Edition



在剛過去的聖誕節, GALAXY 推出了採用了白色 PCB 的「 GeForce GTX  460 」限量版,不過「白色聖誕卡」為限量發售,然而它的真正目的是為「 GeForce GTX 560 Ti 」而生,雖然過了聖誕但新年將至, Galaxy 這張「 White Edition 」也讓很想放假的筆者,聯想起了麻雀裏的「白板」啦。



近年投放了大量研發費用於超頻市場的 GALAXY ,這張「 GeForce GTX 560 Ti White Edition 」採用了市場少見的白色 PCB ,筆者憶起曾經採用白色 PCB 的廠商,有主機板品牌 Soltek 限量版本  865PE 主機板及部分 Sapphire 主機板,由於相較傳統綠、紅、藍、黃等色,白色 PCB 較難維修,因此大部份廠商均不會考慮採用這類 PCB ,但積極建立品牌的 GALAXY 卻毫不在乎,期望以罕見的白色 PCB 吸引消費者目光。



當然,「 GALAXY GeForce GTX 560 Ti White Edition 」亦非虛有其表,採用 Volterra 數位供電模組設計及同樣應用於 GIGABYTE 上的 NEC Tokin Proadlizer 晶片,核心預設時脈高達 950MHz Core 、 1.9GHz Shader ,雖不及 GIGABYTE 進取但亦擁有 16% 超頻幅度之高。記憶體方面,同樣搭載 8 顆 Samsung K4G10325FE-HC04 -0.4ns GDDR5 記憶體顆粒,記憶體時脈亦提升至 4400MHz DDR 。



Galaxy GTX 560 Ti White Ed.



除了預設超頻之外, GALAXY GeForce GTX560 Ti White Edition 另一賣點在於其用料方面,核心供電採用 Digital PWM 設計,最大特點是能夠用軟件輕易調整電壓以及監察供電組件的工作狀態,透過採用 Volterra VT1185MF 作為主控制,搭配 6 顆 VT1167SF 組成 6 相供電,加上配合不少鉭聚合物電容作為全卡所有電流的基本濾波,同時,輸出濾波方面更採用 4 顆 NEC Tokin Proadlizer 為核心供電提供更佳的濾波效果。



不過用家需要注意,雖然公版 GeForce GTX560Ti 採用 2 個 6Pin 供電,但此片 Galaxy GeForce GTX560 Ti White Edition 繪圖卡需要採用 1 個 8 Pin 和 1 個 6Pin 供電,繪圖核心供電只會用到當中的 8pin 電源輸入,記憶體供電則用上 PCIE 接口供電加上 6 pin 電源輸入的供電,減少交叉干擾的機會,令繪圖卡供電更加穩定。



繪圖卡散熱方面,則採用銅底搭配 4 條 Heatpipe 導熱管,將熱力快速傳到鋁製散熱鰭片之上,再由一把帶 PWM 調速功能的 8cm 風扇將熱力帶走,值得一提的是散熱風扇的位置稍為偏後,令氣流能夠直接吹到供電模組上的散熱片,間接令供電更穩定。



此外,此片 Galaxy GTX 560Ti White Edition 在輸出端子方面亦較為特別,沒有採用公版設計的 2 個 Dual-Link DVI-I 和 1 個 mini HDMI 介面,改為提供標準 HDMI 、 Display Port 和 DVI 介面各一個。



GeForce GTX560 Ti White EditionGeForce GTX560 Ti White Edition
( 左 ) 繪圖卡採用 6 相 Digital PWM 供電設計 ( 右 ) 搭載 4 顆 NEC Tokin Proadlizer 為核心供電提供更佳的濾波
GeForce GTX560 Ti White EditionGeForce GTX560 Ti White Edition

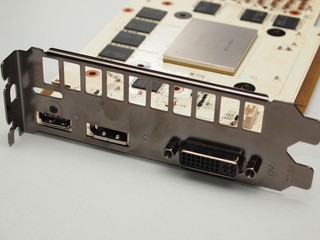

( 左 ) 繪圖卡提供 HDMI 、 Dispaly Port 和 DVI 介面各一個 ( 右 ) 散熱器內建條 Heatpipe 導熱管
