Manli 基於 AMD Fusion 平台推出全新「 T2-Fusion 」 Mini PC ,型號為「 M-T2MIE350B/D32GH320 」,採用 AMD E-350 APU 雙核心處理器配搭 Hudson M1 南橋晶片,內建 80 個 SP Units 的 Radeon HD 6310 繪圖核心,支援最新 DirectX 11 繪圖規格,並可以透過繪圖核心進行平行運算加速,令「 T2-Fusion 」 Mini PC 性能足以媲美傳統 Desktop 產品。

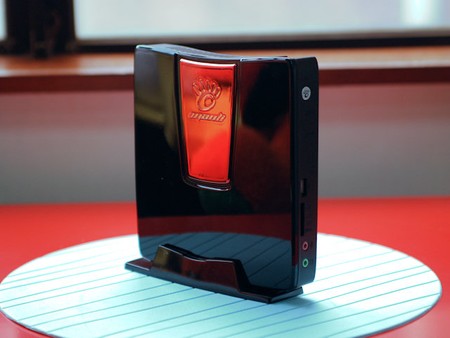

Manli 「 T2-Fusion 」 Mini PC
Manli 「 T2-Fusion 」 Mini-PC 產品
「 T2-Fusion 」是 Manli 「 T2 」 Mini-PC 系列的最新成員,機身設計與 NVIDIA ION 版本及 Intel Nettop 版本無異,機身尺寸僅 178.3mm x 184.8mm x 36.1mm ,同樣採用黑色鋼琴面外殼,但頂端換上代表「 AMD VISION 」的電鍍紅色 Logo ,方便消費者識別不同平台的「 T2 」型號,機身可平放或採用底座垂直放置,細小機身十分適合香港狹窄居住環境,或是當作 HTPC 系統放置在客廳。
機身前端設有具 LED 光源的開關按鈕、 HDD 及 Wireless 指示燈,方便得悉系統運作情況,前端備有一組 USB 2.0 接口及 4 in 1 Card Reader 插槽,方便讀取隨身碟及記憶卡檔案,並備有前置 Earphone Jack-in 及 Mic Jack-in 。
頂端設有一組具隱藏性的 USB 2.0 接口,主要配合市面主流無線鍵盤、無線滑鼠等產品的 Nano USB 收發器,提供最佳的接收位置之餘又不會有礙觀瞻。
( 左 ) 前端設有 4 合 1 Card Reader ( 右 ) 頂端設有具隱藏性的 USB 2.0 接口
機身可平放或採用底座垂直放置,或掛於 LCD 顯示器後方
採用 AMD E-350 APU 處理器
「 T2-Fusion 」基於全新 AMD Fusion 平台,處理器採用代號「 Zacate 」的 AMD E-350 APU 晶片,採用 40nm CMOS 制程由 TSMC 代工,採用 413 Pins BGA Socket ,晶片集成了 Dual Core x86 CPU 、 Radeon HD 6310 GPU 及記憶體控制器, CPU 與 GPU 單元採用 UMI 通訊協定,以 2.5GT/s 速度與記憶體控制器連接,並整合於封裝僅為 75mm2的單一晶片中,並達成最高 TDP 僅 18W 的驚異表現。
AMD E-350 APU 晶片內建兩組「 Bobcat 」 64Bit x86 運算單元,核心時脈為 1.6GHz ,主要針對低功耗應用而簡化,採用相對複雜的 Out-of Order 架構,兩組 x86 Instruction Decoder 單元、兩組 64-Bit Integer ALU 單元及兩條 64Bit Floating Point 管道架構,每組單元各自擁有 32KB L1 Instruction Cache 、 32KB L1 Data Cache 及半速運作的 512KB L2 Cache ,並支援 SSE 、 SSE2 、 SSE3 、 SSE4a 、 NX bit 、 AMD64 、 PowerNow! 及 AMD-V 等功能,晶片最高 TDP 約為 18W 。
AMD E-350 APU 雙核心處理器
AMD E-350 APU 處理器內建北橋功能,內建 8 組 PCI-e X4 控制器及一組 Single Channel DDR3 記憶體控制器,其中 4 組 PCI-E x4 連接著 GPU 單元,另外一組 PCI-e X4 則連接 AMD Hudson-M1 南橋晶片。
Manli 為提升記憶體擴充能力,「 T2-Fusion 」提供了兩組 DDR3 SO-DIMM 擴充槽,最高支援 1066MHz DDR3 記憶體模組,最高可支援 8GB 記憶體容量。
支援 2 組 SO-DIMM 記憶體擴充槽
集成 Radeon HD 6310 繪圖核心
AMD E-350 APU 集成 Radeon HD 6310 GPU 單元,它是基於「 Cedar 」繪圖核心所移植,支援 Microsoft Direct X 11 繪圖規格,繪圖核心時脈為 500MHz ,並內建 80 個 Stream Processing Unit 、 8 個 Texture Unit 及 4 個 ROP Unit ,規格要面對主流 DirectX 9 、 10 遊戲絕無問題,但要面對要求甚高的 DirectX 11 遊戲, Radeon HD 6310 GPU 將會感到十分吃力。
但值得注意的是, AMD E-350 APU 集成 Radeon HD 6310 GPU 的意義,並非以遊戲應用作主要考量,而是借助 GPU 強大的平行運算能力,協助 CPU 達成運算加速效果,例如影像制作,數學運算應用等等,只要程式支援 Microsoft DirectCompute 或 OpenCL API 規格即能提供加速效果。
集成 AMD Radeon HD 6310 繪圖核心
前者為 Micorosoft 針對 GPU 加速運算的 API 標準,後者則為跨平台 GPU 運算編程界面,兩者均為業界 GPGPU 編程主要標準之一,現時已有不少軟件支援 GPGPU 加速運算,讓 AMD 能發揮高達 80 個 ALU 運算單元優勢,亦是 AMD 為何把晶片稱為 APU (Accelerated Processing Units) 的原因。
此外, AMD Radeon HD 6310 繪圖核心支援 UVD 3.0 引擎,支援 H.264 、 VC-1 、 DivX 、 Xvid 等編碼格式,提供 Dual Stream 硬件解碼能力,完全滿足 HTPC 用家對系統的需求。
繪圖輸出方面, Manli 「 T2-Fusion 」則提供了 DVI 、 HDMI 影像輸出介面,音效方面則只提供了 Optical S/PDIF 音效輸出端子,並沒有提供一般 Audio Jack 輸出端子。
提供 DVI 、 HDMI 影像輸出端子及 Optical S/PDIF 音效輸出端子
