2011-04-27
是「H61」還是「B65」!?
GIGABYTE GA-PA65-UD3-B3主機板
文: Xavier Ng / 評測中心


為滿足不同用家在主機板功能上的需要,主機板廠商 GIGABYTE 一向也會為旗下主機板推出多款型號,其中針對主流級平台市場, GIGABYTE 推出了門檻較低的 GA-PA65-UD3-B3 ,主機板採用 H61 晶片組而成,功能上卻與一般的 H61 主機板大不同,反而參考了「 B65 」規格設計,令功能上更接近 B65 主機板,主要以較平實的功能來更切合主流級用家需要。



採用 Intel H61 晶片組的「 B65 」主機板

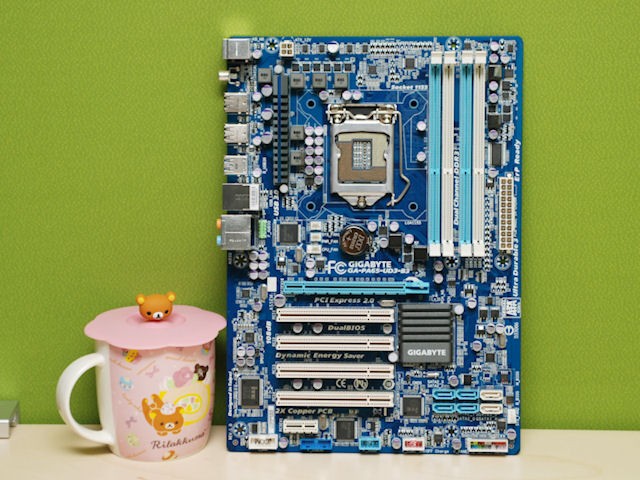

GA-PA65-UD3-B3



針對商用市場, Intel 推出了全新 B65 晶片組,功能與 P67 晶片組接近,但保留支援原生 PCI 介面,以及省略至剩餘 1 個 SATA 3.0 介面。為了把「 B65 」平台轉移至家用市場, GIGABYTE 最新推出了 GA-PA65-UD3-B3 主機板,非採用 B65 晶片而是改用 H61 晶片組,但卻與一般的 H61 主機板大不同,主機板未有提供影像輸出介面,功能上參考「 B65 」規格而設計,與早前推出採用 B65 晶片組的 GA-PA65-UD3 接近。

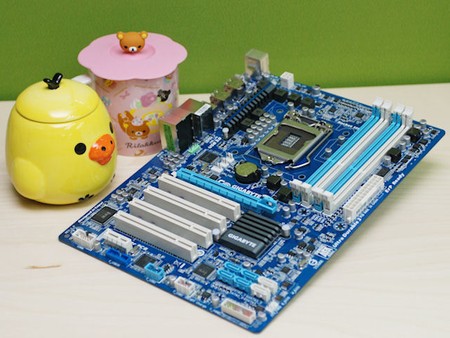

GIGABYTE GA-PA65-UD3-B3 主機板主要針對在功能和設計上要求較實用的用家而設,從外觀上可看到主機板設計上較為平實。主機板雖然功能上偏向接近 「 B65 」甚至是「 P67 」平台,但卻是採用 H61 晶片組而成,不過省去了影像輸出介面,並加入 SATA 3.0 和 USB 3.0 介面等,可以說是在採用 H61 晶片組主機板中功能性較強的產品之一,以升格至針對主流級用家市場。



主機板採用 ATX 設計,採用 LGA Socket 1155 接口,支援 Intel 第 2 代 Core i7 、 i5 和 i3 處理器,而且處理器供電只採用 1 個 4Pin ATX 12V 接口,對電源器要求降低不少,而且主機板採用 VRD 12 (Voltage Regulator Down) 規範設計,並採用 Intersil PWM 控制器,可強化處理器及穩壓器控制器之間的傳輸功率及信息管理。



主機板提供 4 條 DDR3 記憶體模組接口,僅支援最高 DDR 1333 記憶體達 16GB 容量,由於針對對象為門檻較低的主流級用家,因此繪圖卡接口方面則只提供一條 PCI-Express 2.0 x16 接口,同時,主機板市場上較普遍的 P67 主機板不同之處,在於此片主機板提供多達 4 條 PCI 接口,加上提供 1 條 PCI-e x1 接口,讓用家有更多擴充空間。



此外, H61 晶片組未有支援 SATA 3.0 介面,但此片 GA-PA65-UD3-B3 由於在功能上貼近 B65 晶片組,因此除了透過  H61 晶片組提供 4 個 SATA 2.0 介面和支援 10 個 USB 2.0 介面之外,還加入了一顆 Marvell 88SE9172 晶片提供 2 個 SATA 3.0 介面,更支援 H61 主機板未有支援的 RAID 功能,同時也比較標準的 B65 晶片提供的 1 個 SATA 3.0 介面還要多,而且主機板搭載兩顆 Etron EJ168 晶片於背板及前置面板分別提供各 2 個 USB 3.0 介面,並支援 On/Off Charge 功能。



其他功能方面則未有加入太多額外功能,並以實用為主,其中網絡功能方面,主機板搭載一顆 Realtek RTL8111E 晶片,支援最高達 1000 Mbit 網絡功能;音效方面則搭載一顆 Realtek ALC889 HD Codec 音效晶片,支援 108dB噪比,並支援 7.1 聲道音效輸出。



配合 GIGABYTE 獨有第三代超耐久技術設計,利用 2 盎司純銅 PCB 、全日系超耐久固態電容、高品質亞鐵鹽芯電感及低電阻式電晶體等高階被動元件,令主機板更加平實耐用。



GA-PA65-UD3-B3GA-PA65-UD3-B3

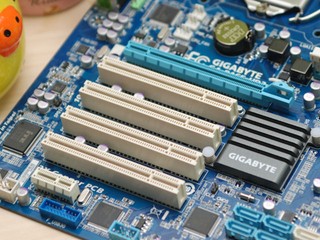

( 左 ) 主機板採用 Intel H61 晶片組   ( 右 ) 保留了 4 條 PCI 、 1 條 PCI-e 2.0 x16 和 1 條 PCI-e x1 接口
GA-PA65-UD3-B3GA-PA65-UD3-B3
( 左 ) 搭載兩顆 Etron EJ168 晶片支援 4 個 USB 3.0 介面 ( 右 ) 主機板搭載 Marvell 晶片達到提供 2 個 SATA 3.0 介面
GA-PA65-UD3-B3GA-PA65-UD3-B3
( 左 ) 音效方面搭載了 Realtek ALC889 HD Codec 音效晶片 ( 右 ) 網絡方面則搭載了 Realtek RTL8111E 晶片
GA-PA65-UD3-B3

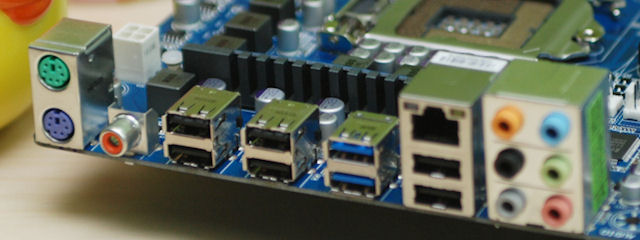

主機板在背板上提供了 2 個 USB 3.0 介面,而且主機板雖然採用 H61 晶片組,但卻未有提供輸出介面



效能參考﹕

GIGABYTE GA-PA65-UD3-B3
PC Mark Vantage
Overall16784
Memory11786
TV & Movies6867
Gaming18038
Music19315
Communication15513
Productivity19611

測試評台﹕ Intel Core i7-2600k @3.4GHz 、 DDR3-1066 2GB x2 、 OCZ Vertex 3 240GB



售價︰ HKD$870   查詢﹕ +852 2753-1668 (Synnex)

詳細資料﹕http://www.gigabyte.hk/products/product-page.aspx?pid=3795#sp



編輯評語﹕

此片並非「 H61 」,也並非「 B65 」或「 P67 」的 GIGABYTE GA-PA65-UD3-B3 主機板,主要把「 H61 」平台升格至針對在功能上要求較低的主流級用家市場,採用平實耐用設計而未有提供太多額外的功能,對於以應用為主的主流級用家來說可省去多餘的功能而令購買成本降低,而其 UD3 設計更令主機板更定穩定和更耐用。

文: Xavier Ng/評測中心
