全新 32nm SOI 制程   Llano 四核心內建 14.5 萬電晶體

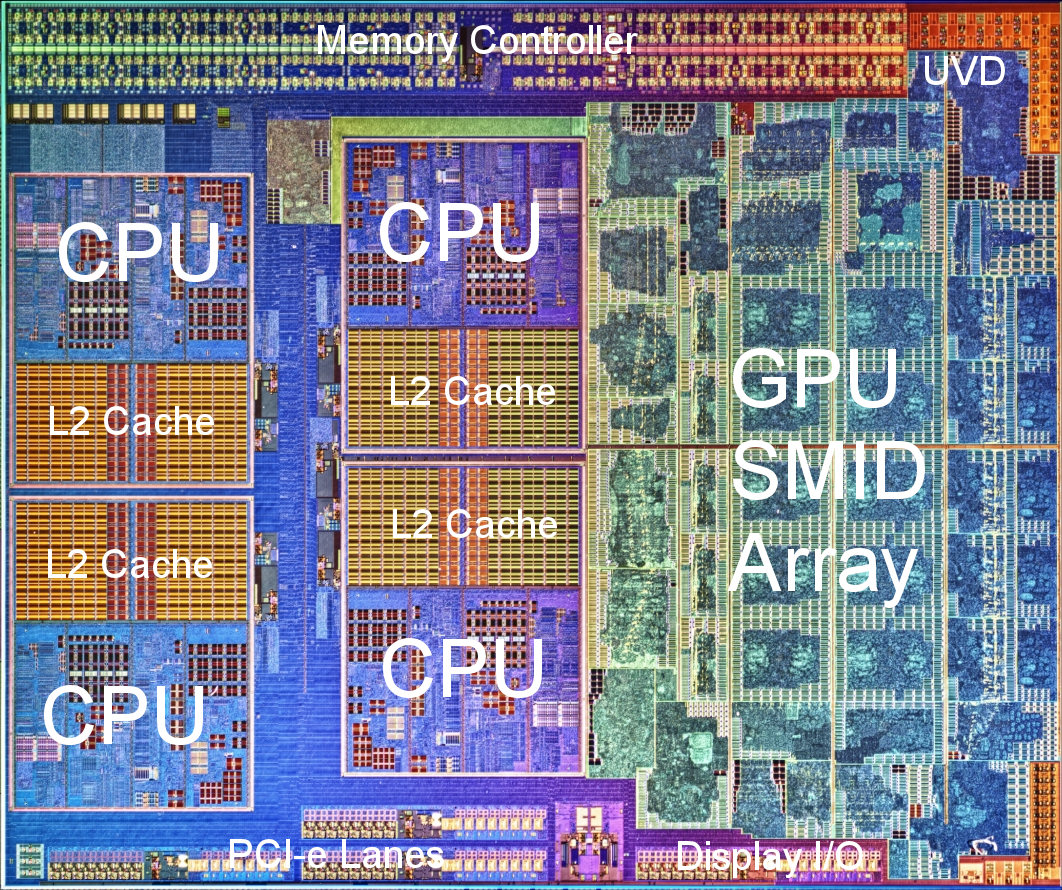

「 LLano 」四核心晶片 Block Diagram ( 按圖可放大 )

「 Llano 」微架構處理器是 AMD 款採用 32nm SOI 制程的處理器，由 AMD 代工事業分拆出來的「 Global Foundries 」制造，核心版本內建 14 億 5 千萬顆電晶體較 Intel 「 Sandy Bridge 」四核心約 9 億 9 千 5 百萬顆電晶體，數目多出接近 50% ，當中 GPU 核心所佔的比較便高達 45% ，相較 Intel Sandy Bridge 的 GPU 核心僅約佔 24% ，全因 AMD 明白到在 CPU 微架構暫時難與 Intel 抗行，所以整個架構比較偏向以 GPU 性能為主導。

「 Llano 」微架構處理器同時亦是 AMD 首顆超越 10 億電晶體門檻的處理器產品，但由於 GPU 核心時脈較低令積體電路排列可以更緊密，因此「 Llano 」四核心的電晶體數目雖然較對手多出約 50% ，但 Die Size 僅有 228mm2 相較「 Sandy Bridge 」四核心 216mm2 多出約 5% 左右。

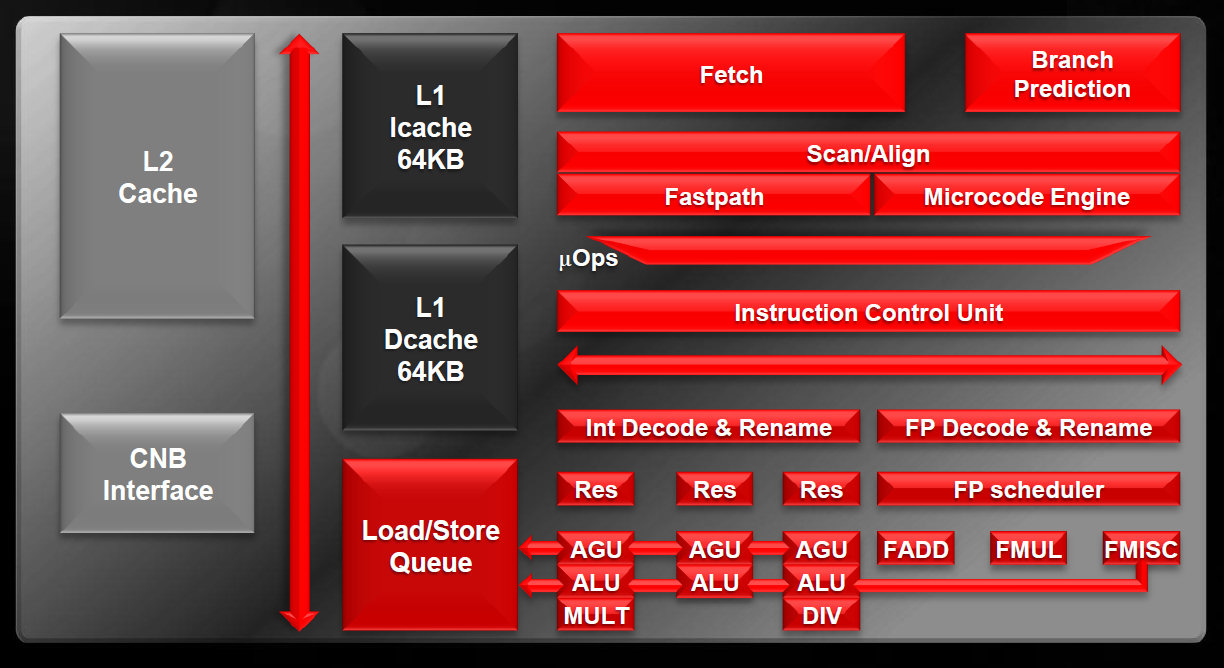

「 Husky 」 CPU Core 架構沿自 Phenom II 的「 Star 」 CPU Core 並作出改良

「 Llano 」的 x86 CPU Core 設計沿自「 Phenom II 」的「 Star 」 CPU 微架構並作出改良，效能相較「 Botcat 」 CPU Core 高出甚多， 「 Llano 」 CPU Core 代號為「 Husky 」，由於需整合 GPU 核心並減低晶片生產成本，「 Husky 」 CPU 微架構放棄了「 Star 」 CPU 微架構的 6MB L3 Shared Cache 設計，但每顆核心的 L2 Cache 的容量則由 512KB 提升至 1MB ，此舉將有助降低電晶體數目及晶片大小，令成本可以大幅降低。

不過，「 Llano 」的 CPU Core 運算效能卻有所提升，主要是修過強化 Hardware Prefetcher (IP-based) 設計，更高存緩量的 Re-order 、 Load/Store Buffers ，強化預測分支以提升 Cache Hit 的命中率，同時亦加入了全新設計的 Hardware Divider ， AMD 宣稱「 Llano 」的 CPU Core 運算效能甚至相較上代「 Star 」 CPU Core ，平均效能提升達 6% 。

儘管如此，「 Llano 」 CPU Core 微架構設計仍然無法與對手 Intel 全新「 Sandy Bridge 」微架構相比擬，因此 AMD 亦開始研發代號「 Trinity 」處理器微架構，於 2012 年下半年續漸接替「 Llano 」，基於次世代「 Bulldozer 」 CPU Core 微架構，將會面對 Intel 下代 22nm 制程的「 Ivy Bridge 」微架構處理器。

AMD 「 Llano 」 Desktop Processor Specifications

據了解「 Llano 」微架構處理器將擁有四個不同系列，初上市僅提供兩款不同型號，包括 AMD A8-3850 及 AMD A6-3650 ，售價分別為 HKD$1190 及 HKD$990 ，主要對手為 Intel Core i3-2120 及 Intel Core i3-2100 ，由於擁有不俗的 CPU 運算能加，加上媲美入門級獨立顯示卡的繪圖性能，相信「 Llano 」將會為 Intel 帶來嚴峻的考驗。

除了「 Llano 」四核心版本外， AMD 將會推出三核心版本 A6-3500 系列、雙核心 A4-3400 及 A4-3300 系列與針對 OEM 市場的 E2-3200 系列，其中三核心版本是基於「 Llano 」四核心晶片所屏敝而成，雙核心版本則是原生雙核心晶片，基於四核心晶片所簡化而成，微架構設計相同但除了 CPU Core 數目外， GPU Core 的 Stream Processing Unit 亦減少 3/5 ，令電晶體數目由 14 億 5 千萬減至 7 億 5 千 8 百萬，晶片大少亦減至只有 156mm2 ，對手將會是 Intel Pentium G800 、 G600 雙核心處理器，但暫時未有公佈任何上市時程。
