「 Llano 」採用「 Sumo 」 GPU 微架構

AMD 明白要與 Intel 對 x86 CPU Core 性能並沒有任何優勢可言，但在繪圖技術上卻比 Intel 優勝得多，從「 Llano 」與「 Sandy Bridge 」的電晶體佔據比例可以看到兩家在產品設計理念上的差異， Sandy Bridge 的 GPU 核心只佔整顆處理器的電晶體數目的 1/4 ，設計以 x86 運算作主導並提供一定水平的繪圖能力，但「 Llano 」的 GPU 核心卻佔上整顆晶片的電晶體約 45% ，設計是以 CPU 與 GPU 之間作出平衡並達成最平衡的使用體驗。

「 Llano 」的 GPU 微架構代號為「 Sumo 」，它是基於 Radeon HD 5500/5600 繪圖卡家族、代號「 Redwood 」的繪圖核心，內含高達 6 億 2 千 7 百萬電晶體，採用 AMD TeraScale 2 Unified Processing Architecture 架構，支援 DirectX 11 、 Shader Model 5.0 、 Tessellation 及 OpenGL 4.1 繪圖規格，雖然並不是 AMD 最新的 GPU 微架構，但已經足以令 Intel Sandy Bridge 內建的繪圖核心抬不起頭來。

內建 Digital Display Interface 單元，可達成 DisplayPort 1.1 、 Dual-Link DVI 及 HDMI 1.4 顯示輸出端子，亦可以透過 AMD Fusion Controller Hub 內建的 RAMDAC ，提供 D-Sub 模擬訊號輸出配置，並可支援雙顯示輸出。

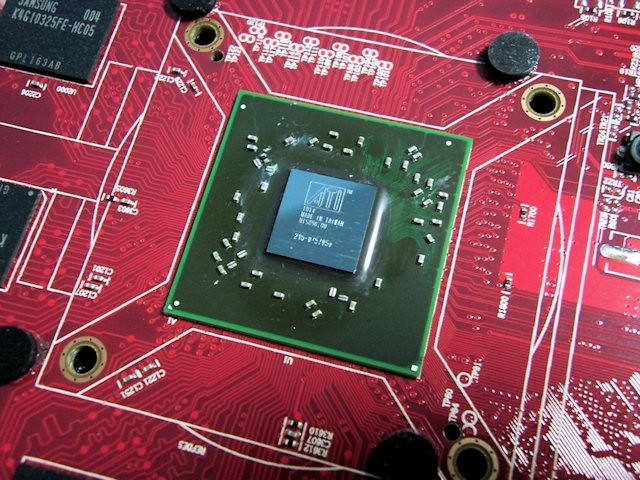

AMD 「 Redwood 」繪圖核心

「 Sumo 」 GPU 微架構也不是完全搬寫過紙的把「 Redwood 」完全移植過來，它針對 APU 架構作出適當的優化，當中包括 UVD 影像處理器由 UVD 2.2 版本提升至 UVD 3 ，追加了 DivX 、 Xvid 、 MPEG-4 Part 2 及 Blu-Ray 3D via MVC 規格。

針對 APU 架構記憶體控制器共享系統記憶體架構作出優化，同時為為讓 APU 處理器的 TDP 保持在合埋水平，「 Sumo 」加入了 Power Gating 功能，可以因應負載把閒置的單元停止運算以減低功耗。

「 Sumo 」 GPU 微架構也針對平行運算加速作出了優化，支援 AMD APP 平行運算加速技術，相容 Microsoft DirectCompute 11 API 及 Open CL 1.1 API ，因應 APU 獨特的系統記憶體共享特性，新增了「 Zero Copy 」及「 Pin-in-Place 」記憶體定址功能。

原理是 GPU Cores 與 CPU Cores 共享系統記憶體資源， AMD 可以把數據簡化不再需要特別拷貝一份存放在 GPU 獨佔的記憶體位置，直接存取系統記憶體中的資源，不僅能節省佔用記憶體容量，同時不再需要把資料作出同步更新亦大大節省佔用頻寬，並減低運算時所出現的延遲值。

最高 400 個 SP Unit 、 20 Texture Unit

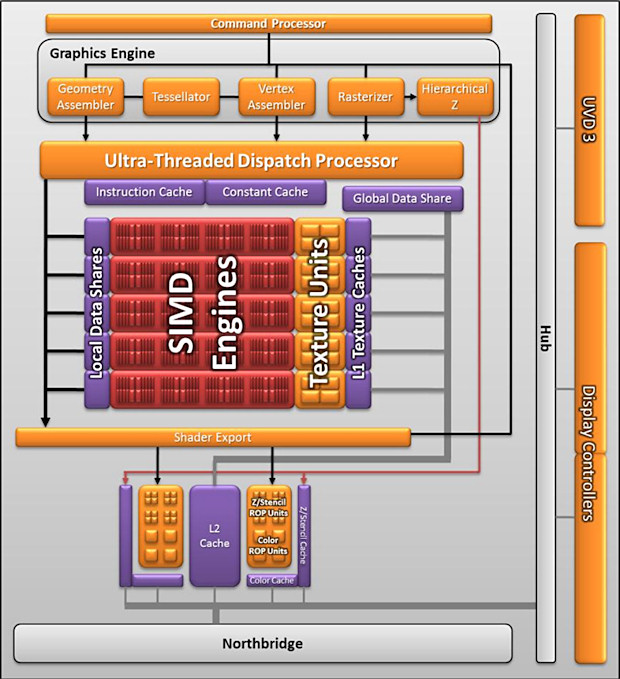

「 SUMO 」 GPU 微架構 ( 按圖可放大 )

「 Llano 」微架構處理器分為四核心版本及雙核心版本，四核心版本的 GPU Core 代號為「 BeaverCreek 」，與「 Redwood 」一樣擁有 5 組 SIMD Arrays ，每組 SIMD Array 共有 80 個 Stream Processing Unit 、 4 個 Texture Units ，合共 400 個 Stream Processing Unit 、 20 個 Texture Units ，另擁有 2 個 Back-ends 單元合共 32 個 Z/Stencil ROP Units 及 8 個 Color ROP ，這完全是上代主流級獨立繪圖卡晶片的規格。

值得注意的是，僅有頂級的 AMD A8-3800 Series APU 產品採用完整「 BeaverCreek 」 GPU Core ，核心時脈為 600MHz ，繪圖核心命名為「 AMD Radeon HD 6550D 」。

同樣採用「 Beaver Creak 」 GPU Core ，但 AMD A6-3600 Series 及 AMD A6-3500 Series APU 產品被屏蔽了其中一組 SIMD Arrays ，僅擁有 320 個 Stream Processing Unit 、 16 個 Texture Units ，核心時脈亦降至 443MHz ，繪圖核心被命名為「 AMD Radeon HD 6530D 」。

AMD 針對雙核心晶片成本作出考量，需要在繪圖核心單元數目上作出刪減，雙核心版本的 GPU Core 代號為「 WinterPark 」，其 SIMD Arrays 簡化至 3 組合共 240 個 Stream Processing Unit 、 12 個 Texture Units ，另減至僅 1 個 Back-ends 單元合共 32 個 Z/Stencil ROP Units 及 8 個 Color ROP 。

現時已得悉 AMD A4-3400 Series 、 AMD A4-3300 APU 產品採用「 WinterPark 」 GPU Core ，其中 AMD A4-3400 的繪圖核心時脈為 600MHz ， AMD A4-3300 則為 443MHz ，兩者的繪圖核心同樣被命名為「 AMD Radeon HD 6410D 」。

針對 OEM 市場的 AMD E2-3200 APU 產品同樣「 WinterPark 」 GPU Core ，但 SIMD Arrays 將屏敝至只有 2 組，合共 160 個 Stream Processing Unit 、 8 個 Texture Units ，核心時脈為「 AMD Radeon HD 6350D 」。

AMD 「 Llano 」 APU Family Graphics Specification
