雙 A 合併威力開始顯現， AMD 將於 7 月初正式發佈全新主流級至中階 Desktop 平台 APU 處理器，基於全新 32nm SOI 制程「 Llano 」微架構，採用全新 Socket FM1 處理器接口，最高可配置 4 個 x86 處理器及最高達 400 個 SP 的 GPU Core ，究竟全新「 Llano 」微架構處理器效能，能否力壓 Intel 「 Sandy Bridge 」處理器成為 AMD 未來成長的最大動力。
2CH DDR3 記憶體控制器 頻寬高達 29.8GB/s
最高支援 DDR3-1866 記憶體模組
AMD 「 Llano 」微架構內建一組 Dual Channel DDR3 記憶體控制器及北橋，採用 FS1 BGA 封裝的「 Llano 」 Mobile 處理器，最高支援雙組 UD-DIMM 記憶體模組、最高 32GB 記憶體容量，採用 Socket FM1 的「 Llano 」 Desktop 處理器，則最高支援 4 組 SO-DIMM 記憶體模組，最高 64GB 記憶體容量。

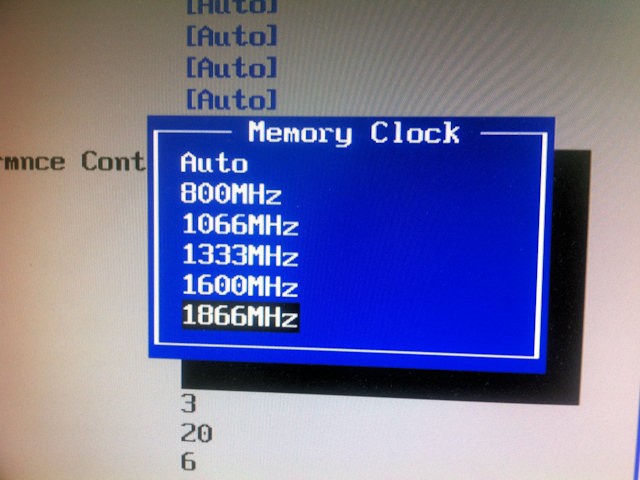

記憶體時脈方面，「 Llano 」 Mobile 處理器最高支援 DDR3-1600 速度、最高記憶體頻寬為 25.6GB/s ；「 Llano 」 Desktop 處理器則最高支援 DDR3-1833 速度、最高支援 29.8GB/s ，但 DDR3-1866 速度僅在 1 DIMM per Channel 時才能實現，否則只能支援 DDR3-1600 。

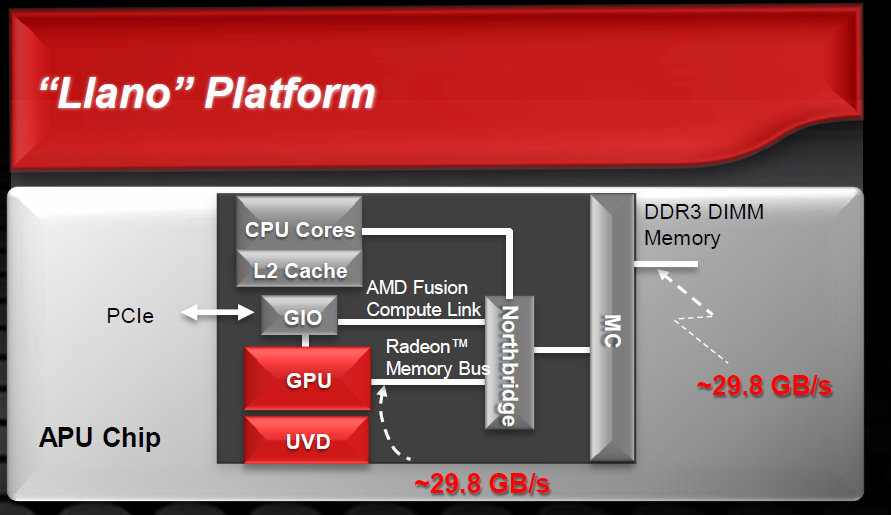

AMD 「 Llano 」微架構的記憶體系統設計，其所有單元均是與核心內置的北橋連結，包括了 CPU Core 、 GPU Core 、記憶體控制器與其他 I/O 單元，由於「 Llano 」的 GPU Core 擁有高達 400 個 SP 單元，對記憶體讀寫效能需求甚殷，成免成為 GPU 效能上的瓶頸，北橋與 GPU Core 連接採用了高速的「 Radeon Memory Bus 」，其最高頻寬約為 29.8GB/s ，是上代 AMD IGP 平台的 3 倍，同時資料傳送的延遲值亦大幅降低。
Radeon Dual Graphics Boost 技術
AMD 「 Llano 」內建 24 個 PCI-Express Lanes 連接至 I/O 控制單元 ，支援 PCI-Express Gen 2 規格提供 5Gbps per Lane ，一組 PCI-e x16 Lanes 用作外置繪圖卡介面、 4 組 PCI-e x1 Lanes 針對外置裝置提供低延遲、高傳輸速度連接配置，尚餘 1 組 PCI-e x4 Lanes 則用作 Unified Media Interface 介面，以連接 AMD Fusion Controller Hubs (FCHs) 系統晶片。
為了減低 GPU Core 讀寫延遲，「 Llano 」的 GPU Core 與 I/O 控制單元擁有直接讀取而不需要經過北橋，大大減低讀寫延遲值，同時有助「 Radeon Dual Graphics Boost 」協同運算的效能表現。
「 Radeon Dual Graphics Boost 」技術類似「 Hybrid CrossFire 」技術，透過是 APU 的 GPU Core 與指定的 AMD Radeon HD 繪圖卡進行協同運算加速，提供更強大 3D 遊戲運算體驗，在低負載下繪圖卡將會進入休眠以減低系統功耗，現時已得悉 AMD Radeon HD 6450 、 6570 與 6670 繪圖卡將支援「 Radeon Dual Graphics Boost 」技術。
使用「 Radeon Dual Graphics 」技術後，驅動程式所顯示型號亦會改變，舉例當用家使用 AMD A8-3850 APU 處理器，其 GPU 型號應為「 AMD Radeon HD 6550D 」，當配搭一張 Radeon HD 6670 繪圖卡後，驅動程式所顯示的型號會變成「 Radeon HD 6690D2 」以作識別。
AMD Radeon Dual Graphics Branding
| AMD A8-3850 APU | AMD A8-3650 APU | |
| without Dual Graphics | Radeon HD 6550D | Radeon HD 6530D |
| with Radeon HD 6450 | Radeon HD 6550D2 | Radeon HD 6550D2 |
| with Radeon HD 6570 | Radeon HD 6630D2 | Radeon HD 6610D2 |
| with Radeon HD 6670 | Radeon HD 6690D2 | Radeon HD 6690D2 |
AMD Turbo Core 加速技術
AMD 「 Llano 」微架構處理器加入全新「 Turbo Core 」加速技術，其原理與 Intel Turbo Boost 技術相類似，加入了 Power Gating 設計讓 CPU Core 與 GPU Core 分別區間成獨立供電區域， CPU Core 與 GPU Core 能因應工作負載作出時脈及電壓的調整，以達至最佳節能效果。
此外，每個 CPU Core 均擁有自己的 VDD 線路，在 Core C6 (CC6) 模式 CPU Core 可獨立調整核心時脈及電壓， Package C6 (PC6) 模式則在晶片層面透過減低電流輸入量，作業系統可以發出 Halt 或 Sleep 要求令核心完全工作，以達以最大的省電效果。

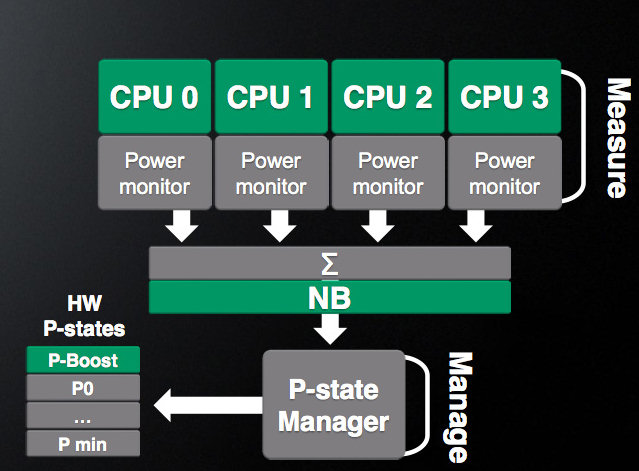

AMD 「 Turbo Core 」加速技術可按照處理器最高電源、溫度與規格限制下，因應部份 CPU Core 及 GPU Core 正處於閒置下，沒有被運用而部閒置所騰空出來的 TDP 空間，讓正在運算中的 CPU Core 在標示時脈更高的頻率加速執行運算，以達至資源運用最佳化及加速效果。
不過， AMD 「 Llano 」微架構的「 Turbo Core 」加速技術只針對 CPU Core 作出加速，但沒有包括 GPU Core 在內，相較 Intel Sandy Bridge 微架構的 Intel Turbo Boost 2.0 技術把 GPU Core 的 TDP 空間也包括在內，明顯在技術上仍然落後對手，但相信 AMD 將會在下代「 Turbo Core 」加速技術在把 GPU Core 包括在內，以達至效能最佳化。
值得注意的是，並不是所有「 Llano 」微架構均支援 AMD Turbo Core 技術，現已上市的 AMD A8-3850 與 AMD A6-3650 型號均未有支援此技術。
