雙 A 合併威力開始顯現， AMD 將於 7 月初正式發佈全新主流級至中階 Desktop 平台 APU 處理器，基於全新 32nm SOI 制程「 Llano 」微架構，採用全新 Socket FM1 處理器接口，最高可配置 4 個 x86 處理器及最高達 400 個 SP 的 GPU Core ，究竟全新「 Llano 」微架構處理器效能，能否力壓 Intel 「 Sandy Bridge 」處理器成為 AMD 未來成長的最大動力。
AMD A8-3850 APU 正式登場
AMD A8-3850 APU 處理器

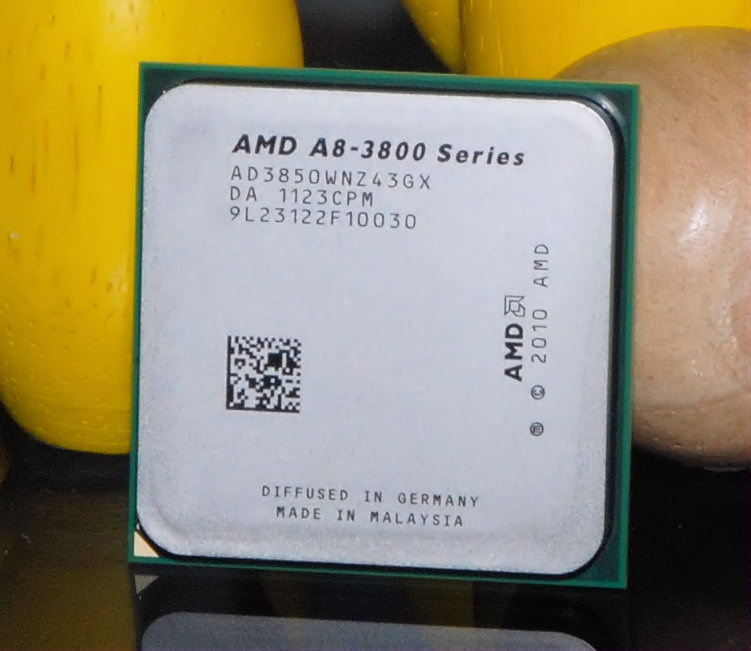

圖為 AMD A8-3850 APU 處理器，是「 Llano 」微架構產品中效能最高的型號，處理器編號為「 AD3850WNZ43GX 」， A 代表 APU 、 D 代表 Desktop 、 3850 為處理器型號、 WN 為 100W TDP 、 Z 為 Socket FM1 、 4 代表 Quad Core 、 3 代表 4 MB L2 Cache 、 GX 代表 Rev B0 ，每千顆單價為 135 美元。
32nm SOI 制程由 Globalfoundries 代工，採用 905-Pin Micro-PGA 封裝、 Socket FM1 處理器接口，擁有 4 個 CPU Core ， CPU 核心時脈為 800MHz - 2.9GHz ， Core VID 為 1.025 - 1.412V ，擁有 64KB 2-way L1 Data Cache 、 64KB 2-way L1 Instruction 及 1MB 16-way L2 Cache ，最高 TDP 為 100W ，支援 SSE4A 指令集、 AMD 64 技術、 AMD-V 技術及 Enhanced Virus Protection 技術。

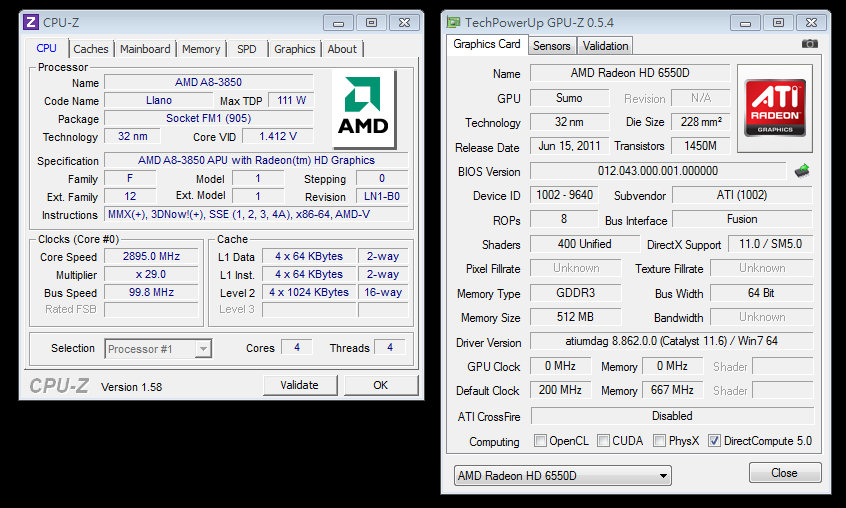

GPU Core 型號為「 Radeon HD 6550D 」，擁有完整 5 組 SIMD Arrays ，每組 SIMD Array 共有 80 個 Stream Processing Unit 、 4 個 Texture Units ，合共 400 個 Stream Processing Unit 、 20 個 Texture Units ，另擁有 2 個 Back-ends 單元合共 32 個 Z/Stencil ROP Units 及 8 個 Color ROP ，核心時脈為 600MHz 、運算效能最高達 480GLOPS 。

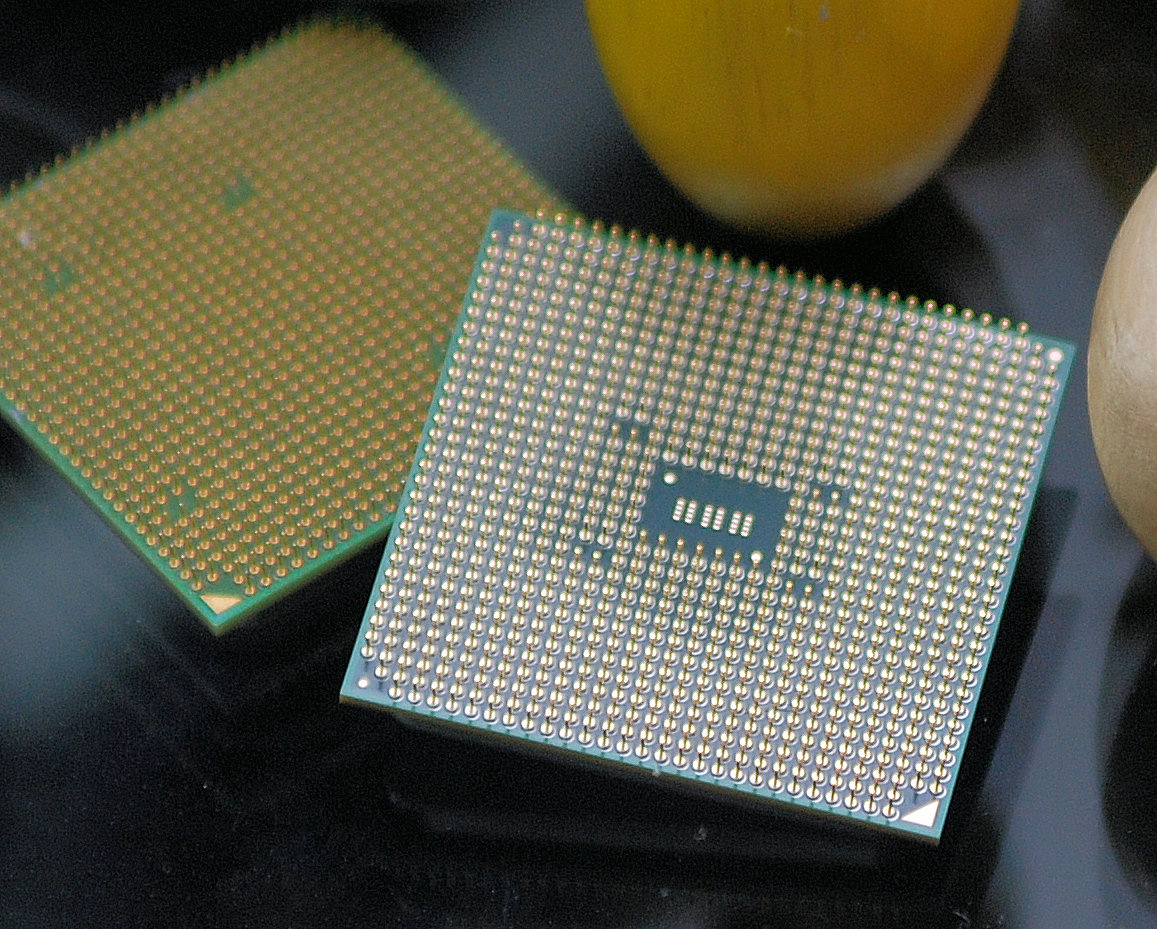

Socket FM1 、 905-Pin Micro-PGA 封裝
A55 、 A75 Fusion Controller Hub 晶片
配合全新「 Llano 」微架構處理器， AMD 同時發佈了兩款全新的 Fusion Controller Hub 晶片，包括代號「 Hudson-D2 」的 AMD A55 系統晶片及代號「 Hudson-D3 」的 AMD A75 系統晶片，同樣採用 65nm 制程由 TSMC 代工，其中 AMD A75 系統晶片更搶先成為首顆系統晶片產品內建原生 USB 3.0 接口。
A55 與 A75 系統晶片採用 PCI-e x4 Gen 2 作為與處理器通訊傳輸的協定，提供四組 PCI-e x1 Gen 2 、支援 6 組 SATA 埠並 RAID 0 、 RAID 1 及 RAID 10 模組、 16 個 USB 埠、內建 Gigabit Ethernet MAC 、 3 組 PCI Slot 、內建 SDHC 控制器及 4 Channel HD 音效輸出。
A55 與 A75 的主要規格分別在於，在於 A75 系統晶片支援全新 SATA Rev 3.0 及 ACHI 1.2 規格，支援最高 6Gbps 傳輸速度， A55 則僅提供 SATA Rev 2.0 及 ACHI 1.1 規格，最高傳輸速度為 3Gbps 。
此外， A75 支援 4 組 USB 3.0 、 10 組 USB 2.0 及 2 組 USB 1.1 擴充接口， A55 則沒有內建 USB 3.0 功能， 14 組 USB 2.0 及 2 組 USB 1.1 擴充接口，成為 A55 與 A75 系統晶片的市場定位區間。

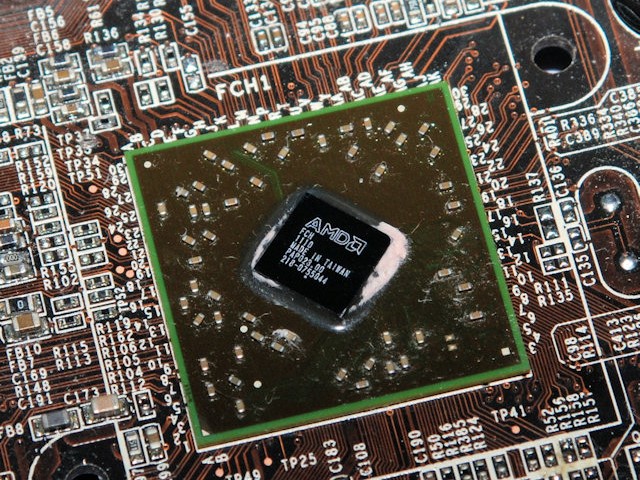

AMD A75 Fusion Controller Hub 系統晶片
