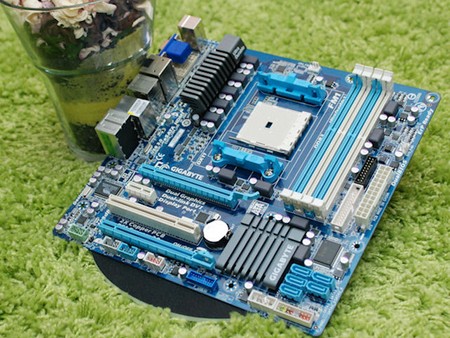

GIGABYTE 推出全新 AMD A75 主機板產品 - 「 GA-A75M-UD2H 」,內建 Dual-Link DVI 支援提供最高 2560 x 1600 超高解析度,並且是少數 A75 MicroATX 主機板提供兩組 PCI-E 繪圖接口,達成 CrossFireX 多繪圖卡協同加速,或應用於多顯示輸出用途。
高品質元件用料
「 GA-A75M-UD2H 」是 GIGABYTE A75 產品線中最高規格的 MicroATX 主機板,支援全新 Socket FM1 的 AMD A 系列與 E 系列處理器,採用 4 + 1 相位供電模設計並配合 Lower Res(on)MOSFET 及全日系固態電容,不僅能提升供電模組的轉換效率,減低主機板所需功耗及有效減少廢熱產生,同時亦提升了產品耐久性與壽命。
PCB 亦加入了 2oz Copper 設計,其 Power Layer 與 Ground Layer 銅層由傳統的 1oz 提升至 2oz ,有效提升線路訊號傳輸的品質強化主機板超越穩定性,尤其在記憶體超頻能方面,可達成 DDR3-2400+ 甚至更高的的 Dual-Channel 記憶體配置,而且 2oz Cooper 設計亦能協助主機板上的元件更迅速地降低溫度。

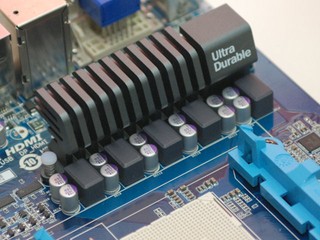

( 左 ) 採用新一代 AMD A75 晶片組 ( 右 ) 主機板採用 4 + 1 相位供電模設計
支援 CrossFireX 雙卡加速
「 GA-A75M-UD2H 」提供完整的顯示輸出連接埠,包括 D-Sub 、 DVI-D 、 HDMI 及 DisplayPort ,除了 DisplayPort 連接埠可提供最高 2560 x 1600 解析度外,同時亦支援 Dual-Link DVI 模式,令 DVI-D 接口亦能提供最高 2560 x 1600 解析度,但在 Dual-Link 模式下其他輸出接口將無法使用。
「 GA-A75M-UD2H 」雖採用 Micro-ATX Form Factor ,但卻提供了兩組 PCI-Express 繪圖接口,達成 x16 + x4 PCI-e Lanes 配置,支援 AMD CrossFireX 雙繪圖卡協同加速技術,進一步提升系統繪圖性能,或是兩張繪圖卡配合內建繪圖核心組成高性價比的多顯示輸出系統。
( 左 ) 提供兩組 PCI-Express 繪圖接口 ( 右 ) 設有 4 條 DDR3 記憶體模組接口
主機板提供 D-Sub 、 DVI-D 、 HDMI 及 DisplayPort 顯示輸出連接埠
獨立式 USB 過流保護設計
「 GA-A75M-UD2H 」採用 AMD A75 晶片組,內建 6 組原生 SATA 6Gb/s 連接埠並提供 RAID 0 、 1 及 10 模式,其中一組為 eSATA 6Gb/s 連接埠,同時亦內建 4 組原生 USB 3.0 連接埠,為減低 USB 過流負載對主機板造成的影響,「 GA-A75M-UD2H 」的每組 USB 接口均採用獨立保險絲,避免傳輸資料時因其他 USB 接口出現問題而被波及。
為滿足越來越多行動裝置採用 USB 連口作充電用途,主機板所有 USB 連接埠的供電最高電流相較 USB 官方規格的 3 倍,不僅能縮減充電所需時間,同時亦避免供電不足以提升穩定性與相容性,支援 On/Off Charge 功能,在系統關機時仍能為行動裝置充電。
( 左 ) 提供 5 組 SATA 6Gb/s 和 1 組 eSATA 6Gb/s 連接埠 ( 右 ) 內建前後各 2 組 USB 3.0 連接埠
( 左 ) 採用 Realtek RTL8111E 網絡晶片 ( 右 ) 音效則採用 Realtek ALC889 HD Codec 晶片
效能簡測︰
Testing Platform | |
CPU | AMD A8-3850APU with Radeon HD 6550D Graphics |
Motherboard | GIGABYTE GA-A75M-UD2H |
RAM | ADATA DDR3-1866 4GB x 2 (CL 9-9-9-27) |
SSD | OCZ Vertex 3 60GB |
Power | Enermax MODU 87+ 1250W |
