2011-07-23
全新「Bulldozer」微架構
AMD AM3+處理器產品最新規劃
文: John Lam / 評測中心


據台灣主機板業指出,受內部設計需作出修改而一直延宕的全新 Bulldozer 微架構處理器,終於可以在 8 月初正式量產,預定於 9 月 19 日正式發佈,採用 32nm SOI 制程、代號為「 Zambezi 」的 AM3+ 處理器初上市將會推出四款不同型號, 2012 年第一季中旬將再推出多四款型號。

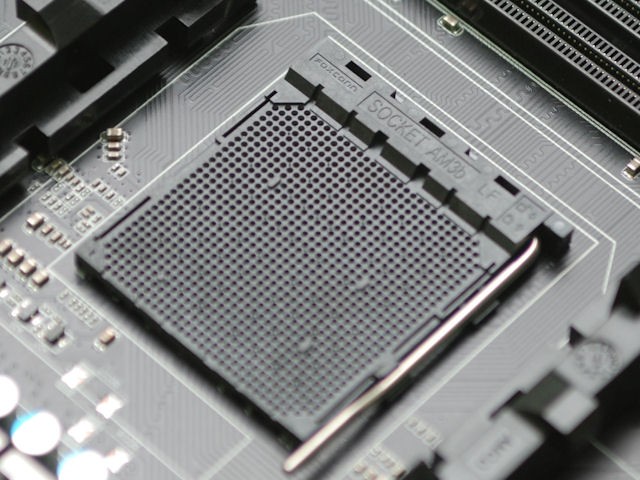

Socket AM3+ 接口 、 942 Pin PGA 封裝



GA-990FXA-UD7
Socket AM3+ 接口



全新「 Bulldozer 」微架構 AMD FX 系列平台採用 Socket AM3+ (AM3b) 接口,可相容舊有 AM3 處理器, AM3+ 處理器採用全新的 942 Pin PGA 封裝,相較 AM3 處理器的 941 Pin PGA 封裝多出一支針腳,雖然 AM3+ 處理器官方規格並不能向下支援 Socket AM3 主機板,但不少主機板廠商已宣佈會提供 BIOS 更新,讓舊有 AM3 主機板可相容全新「 Bulldozer 」微架構 AMD FX 系列處理器。



AMD 官方則並不建議業者的做法,主要是 Socket AM3+ 接口針對新一代處理器作出了多項改動,包括電流量由 110A 提升至 145A , PCB 線路作出了優化令干擾跟阻抗,能提升雜訊仰制能力,要以 AM3 主機板長期運行新一代處理器,耐久性和穩定性將成疑問。



全新 AMD 9 系列晶片組



GA-990FXA-UD7GA-990FXA-UD7

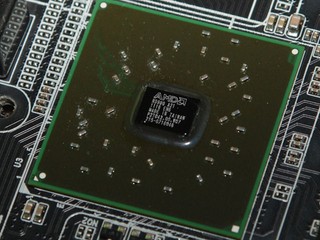

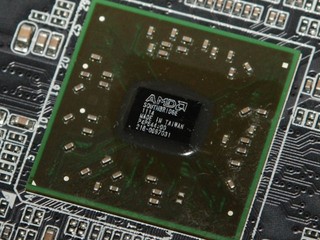

( 左 ) AMD RD990 北橋晶片 ( 右 ) AMD SB950 南橋晶片



AMD 7 系列與 AMD 8 系列晶片組同樣可支援全新「 Bulldozer 」微架構 AMD FX 系列處理器,主機板廠商只需修改部份 PCB 線路並加入 Socket AM3+ 接口, AMD 亦針對全新 AMD FX 系列平台推出了三款 AMD 9 系列晶片及 SB950 南橋晶片。



現時已有三款 AMD 9 系列晶片組正式登場,包括代號「 RD970 」的 AMD 970 北橋晶片,代號「 RD990 」的 AMD 990X 與 990FX 北橋晶片,與上代 AMD 8 系列晶片組的主要改良,主要是加入了全新 Hyper-Transport 3.1 版本支援, HT 運作時脈由 2.6GHz 提升至 3.2GHz ,雙向最高頻寬由上代 41.6GB/s 提升至 51.2GB/s ,同時亦加入 IOMMU (Input/output memoryu managment unit) 支援,能進一步提升繪圖卡存取系統記憶體性能、 AMD Virtualization 的記憶體性能。



AMD 990FX 北橋晶片支援 2 組 PCI-Express Gen 2 x16 或是四組 PCI-Express Gen 2 x8 繪圖接口配置, AMD 990X 北橋晶片支援 1 組 PCI-Express Gen 2 x16 或是兩組 PCI-Express Gen 2 x8 繪圖接口配置成為兩者最大的分別, AMD 970 則僅支援 1 組 PCI-Express x16 繪圖接口,成為三款北橋晶片規格上的主要分別。



南橋方面則推出全新 SB950 、 SB920 南橋晶片, SB950 與上代 SB850 南橋晶片的主要分別,在於 PCI-E Lanes 的支援數目上由 2 組提升 4 組,其餘規格大致相同, SB950 與 SB920 的主要分別,主要是 SB920 將刪去 RAID 5 模式支援。



AMD 9 Series North Bridge Features

 AMD 970AMD 990XAMD 990FX
CodenameRD970RD990RD990
Hyper-Transport3.13.13.1
Max HT Clock3.2GHz3.2GHz3.2GHz
PCI-E Graphics Port1 x16 Gen21 x16/2 x8 Gen22 x16/ 4 x8 Gen2
IOMMUYesYesYes
OverDriveYesYesYes
PKG29mm FCBGA29mm FCBGA29mm FCBGA
TDP13.6W14W19.6W

Source : PC Manufacturers , Complied by HKEPC Hardware , July 2011



AMD SB900 Series South Bridge Features

 SB920SB950
SATA6 SATA 6Gbps6 SATA 6Gbps
USB14 USB 2.0 + 2 USB 1.114 USB 2.0 + 2 USB 1.1
RAID0, 1 ,100 , 1 ,5 ,10
FIS-based switchingYesYes
Clock GenYesYes
Gb Ethernet MACYesYes
PCI-Express4 x1 Gen24 x1 Gen2
TDP6W6W

Source : PC Manufacturers , Complied by HKEPC Hardware , July 2011



AMD FX 系列未來展望



根據台灣主機板業者表示, AMD FX 系列處理器推出後,將會續漸取代 Phenom II AM3 處理器沿有市場,預期 2011 年第四季 AMD FX 系列處理器將佔整體 AMD 桌面處理器出貨量約 15 ~ 17% , Phenom II AM3 處理器將降至約 5% 或以下, AMD 將會於 2011 年第四季末接受 Phenom II AM3 最後訂單, 2012 年第一季將停止出貨,完成處理器世代交換。



預期 AMD FX 系列將會於 2011 年上半年,佔 AMD 桌面處理器整體出貨量約 20 ~ 22% ,而主流級或以下的 AM3 桌面處理器,將會於 2011 年第一季續漸退出市場, 2012 年第一季中接受最後訂單,第二季前將停止出貨,並由新一代 AMD FM1 處理器取代, AM3 規格將完成其任務變成歷史。



儘管新一代「 Bulldozer 」微架構是 AMD 自 2003 年推出後,首個作出完全改良的處理器微架構產品,但在運算效能上仍然與對手 Intel 存在距離,而 AMD 亦並沒有打算減慢微架構改良步伐,於 2010 年 AMD 財務分析大會上, AMD 表示將會於 2012 年推出「 Enhanced Bulldozer 」微架構,處理器代號「 Komodo 」將取代現有的「 Zambezi 」,效能將會進一步提升, 2013 年將推出全新微架構產品,期望進一步拉近與對手微架構技術之間的差距。
