2011-09-20
提供mSATA介面
GIGABYTE GA-Z68P-DS3
文: Xavier Ng / 評測中心


目前主流級 Intel Z68 系統晶片支援 Intel Smart Response 固態硬碟緩存技術,為配合用家使用此技術, GIGABYTE 推出了 GA-Z68P-DS3 主機板,提供 mSATA 插槽,讓用家可自行加入採用 mSATA 介面的 SSD 進行 Smart Response 技術。



保留 mSATA 插槽   配合使用 Intel Smart Response 技術

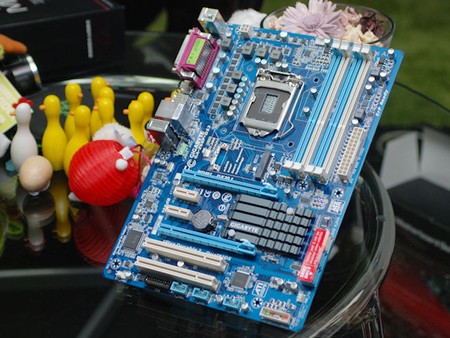

GA-Z68P-DS3


為方便用家使用 Intel Smart Response 固態硬碟緩存技術,進而提升硬碟效能表現, GIGABYTE 早前推出了綑綁 Intel mSATA SSD 出售的 GA-Z68XP-UD3-iSSD 。為了讓用家提供選擇彈性, GIGABYTE 另推出了 GA-Z68P-DS3 ,保留 mSATA 插槽,讓用家自行按需要選擇加入 mSATA 介面的不同容量 SSD 。



此外,主機板還支援 EZ Smart Response 應用程式,方便用家在進行 Smart Response 固態硬碟緩存技術時,快速自動調整系統狀態,即使在原來使用 IDE 模式下,也可無需重新安裝作業系統,保留原有檔案。



GA-Z68P-DS3 主機板為 ATX 規格,採用 LGA1155 插槽,支援 Intel Core i7/ i5 / i3 等處理器, Z68 系統晶片支援提供顯示輸出介面,配合處理器提供影像輸出,而此片主機板則提供一組 HDMI 介面,同時也支援 Lucid Virtu GPU 自動切換技術。



GA-Z68P-DS3GA-Z68P-DS3
( 左 ) 圖為 Intel Z68 系統晶片 ( 右 ) 採用 LGA1155 處理器插槽
GA-Z68P-DS3GA-Z68P-DS3
設有一組 mSATA 插槽讓用家加入 SSD 支援 Intel Smart Response 技術



主機板提供 4 組 DDR3 雙通道記憶體模組插槽,最高可支援至 DDR3-2133 速度,容量則可支援至 32 GB ;擴充介面方面,主機板提供 2 組 PCI-Express 2.0 介面,分別支援 16 Lanes 和 4 Lanes 頻寬,並支援 AMD CrossFireX 技術,也提供 2 組 PCI-E x1 插槽和 2 組 PCI 插槽。



由於主機板設計較為平實,針對對象也為入門級 Z68 用家,只透過 Z68 晶片提供 2 組 SATA 6Gbps 介面和 4 組 SATA 3Gbps 介面,並提供 12 個 USB 2.0 介面,未有加入額外控制晶片提供更多 SATA6Gb 介面,而且未有提供 USB 3.0 介面,也未有提供 eSATA 介面。此外,如用家在 mSATA 插座已安裝固態硬碟時, SATA2_5 插座將無法使用。



其他功能方面, GA-Z68P-DS3 主機板搭載 Realtek RTL8111E 晶片,支援 1000 Mbit 網絡功能,也搭載 Realtek ALC889 HD Codec 音效晶片,最高支援 7.1 聲道和 S/PDIF 輸出。



此外,主機板還支援 GIGABYTE Touch BIOS 介面,讓用家可透過使用鍵盤、滑鼠或觸控屏幕進行 BIOS 設定及調校。同時主機板也支援 Turbo XHD 技術,提供全自動磁碟陣列 RAID 0/Stripe 設定,提升硬碟效能。



GA-Z68P-DS3GA-Z68P-DS3
( 左 ) 提供 2 組 PCI-E 2.0 x16 、 2 組 PCI-E x1 和 2 組 PCI 接口 ( 右 ) 提供 4 組 SATA 3Gbps 和 2 組 SATA 6Gbps 介面
GA-Z68P-DS3GA-Z68P-DS3
( 左 ) 搭載 Realtek RTL8111E 網絡控制晶片 ( 右 ) 搭載 Realtek ALC889 HD Codec 音效晶片
GA-Z68P-DS3
GIGABYTE GA-Z68P-DS3背板提供 6 組 USB 2.0 、 HDMI 、 S/PDIF 輸出介面



效能參考﹕



GA-Z68P-DS3
PC Mark 7 測試錄得 5083 分成績
GA-Z68P-DS3
3D Mark Vantage 測試錄得 P2306 成績


Testing Platform ﹕ Intel Core i7-2600K @ 3.4GHz 、 A-DATA DDR3-2133 (CL-9-10-9-33 1T) 4GB x 2 、
                                      Intel  20GB SSD + WD 640GB HDD 、 Antec HCP-1200W

文: Xavier Ng/評測中心
