主機板 VRM 供電模組原理

電晶體 ( 綠格 ) 、電感 ( 黃格 ) 為電容 ( 紅色 )

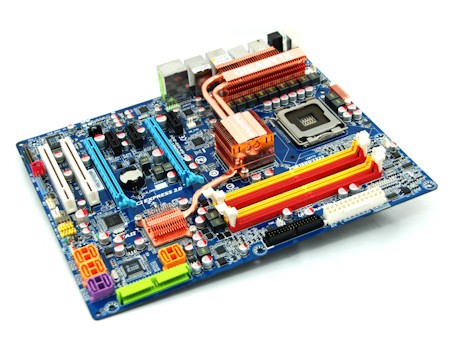

在分析 GIGABYTE 節能主機板前，我們要先了解處理器的供電原理，其實處理器的電源並不是直接由電源供應器所提供，全因處理器的耗電量是按照其負載而不斷改變，可於瞬間內增強或減弱，電源供應器是無法直接對如此突如其來的改變作出反應，因此主機板上設有專為處理器供電而設的供電模組。

主機板上所謂處理器供電模組，其實是 PWM 驅動 IC 、電晶體 (MOSFET) 、電感 (Choke) 及電容 (Capacitor) 所組成，正式名稱為電壓調節模組 (VRM ； Volatage Regulator Module) ，它能感應來自處理器所發出的電壓準位需求，原理是偵測處理器的 VID 訊號，並按訊號將電壓進行調整，不會因電流突如其來的改變，令電壓突然驟變，影響處理器的運作

其中， PWM 驅動 IC 能把輸入的電壓的振幅轉換成脈衝信號，監控功率電路的輸出狀態，並作出實時修正，並控制 MOSFET 的開關，達至掌控電流進出；電感則用為儲能整流的元件，在電流通過時將過多的電暫存起來，或在電流不足時再釋放能量，以達到穩定電流的作用；電容則具備蓄電濾波的功能，不單可去除低頻雜波，還負責儲備電流，確保穩定供電給處理器 。

我們常聽到的多少相位供電，其實每一相位就是指由電晶體 (MOSFET) 、電感 (Choke) 及電容 (Capacitor) 所控成三個元件所組成的 PWM 電路，由於現時處理器的功耗越來越巨大，因此主機板上會採用多組電晶體 (MOSFET) 、電感 (Choke) 及電容，相較採用單一或較少相位，讓電流平均交由多組供位平均分擔能提高使用的年限跟安全性，而且對處理器突如其來的負載改變，反應亦更為敏節，有效提升穩定性，因此主機板由 2 相供電一直發展至高達 12 相供電。

低負載下轉換效率大降    造成浪費

但在相位數目不斷增加的情況下，沒錯是能提升主機板的命壽及穩定，但卻出現了另一個問題，供電模組的效率問題。其實供電模組本身也會擁有阻抗因素，越多相位的供電模組均會帶來能源損耗，再加上供電模組在低負載下有效率偏低，如果供電模組相位數目越多，低負載的電能損耗越大，造成不必要的浪費。

請留意 VRM Efficiency Comparison 圖，比較 GIGABYTE X48-DQ6 V1.1 在 4 相位至 12 相位的表現，在低負載下，較少的相位會有較高的電力效率，因為負載沒有被分薄，而每一個數目的相位，都有其最佳電力效率值，當超過最佳效率值後將會出現效謬下降，而不同相位也有其相對的最佳電力效率值，在較多相位下，其超越最佳電力效率值後，其有效率下降相對緩慢。

為了解決以上問題， GIGABYTE 推出了「 Dynamic Energy Saver 」節能主機板，它可以按照處理器的功耗負載，實時開啟或關閉部份供電模組，自動調整至最具效率的電源相位。當 CPU 處於輕負載或閒置的狀態，把多餘的相位電路關閉，避免不必要的能源浪費，進而達到節能的目的。
