CHiL CHL8266 + IR3550 PowIRstage

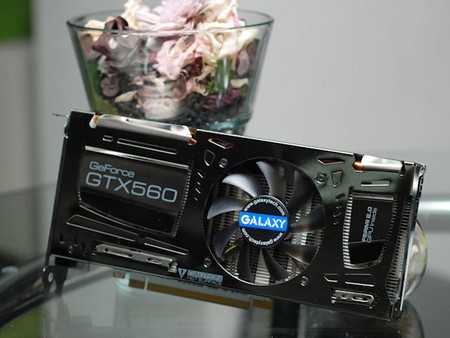

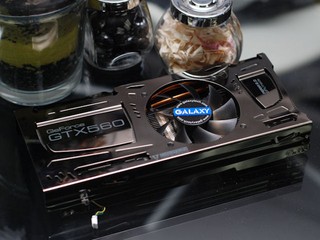

在 GeForce GTX 560Ti 推出初期， GALAXY 曾推出採用 6 相 Volterra Digital PWM 數位供電的白版 PCB 繪圖卡，最近 GALAXY 特別為其推出第二代升級版， PCB 更加亮白不易受到氧化變色，同時散熱器外殼也採用鎳色電鍍工藝處理，單是繪圖卡外觀已十分吸引。

繪圖卡採用 NVIDIA 「 GF114-400-A1 」繪圖核心，擁有 384 個 CUDA Core 和 64 個 Texture Unit 等，核心時脈預設超頻至 950MHz ，搭載 8 顆 Hynix H5GQ1H24BFR T2C -0.4ns GDDR5 記憶體顆粒，記憶體介面為 256Bit, 容量為 1GB ，時脈則預設超頻至 DDR 4400MHz 。

繪圖卡最大賣點在於供電部份加以升級改良，其中 6 相數位供電採用了 CHiL CHL8266 PWM 控制晶片，開關頻率可達 1MHz ，比較類比 PWM 高出 3 倍。同時，繪圖卡採用了 IR3550 PowIRstage 的 DrMOS ，集成了高性能同步降壓柵極驅動器、肖特基二極體，以及具有極低通態電阻 (RDS(on)) 和柵電荷的 IR 最新一代控制與同步 MOSFET ，可提供 60A 額定輸出電流， 1.2V 的工作環境下輸出效率高達 95.7% 。

( 左 ) 繪圖卡採用 NVIDIA 「 GF114-400-A1 」繪圖核 ( 右 ) 搭載 Hynix T2C -0.4ns GDDR5 記憶體顆粒

( 左 ) 繪圖卡採用 6 相數位供電和DrMOS設計 ( 右 )CHiL CHL8266 PWM 控制晶片

此外，繪圖卡卡背上設有一顆由 NEC 推出的 0D158 去耦電容，電容耐壓值為 2.0V ，而容量則為 1500uF 。同時，繪圖卡上還採用了三洋 POSCAP 鉭電容，以及俗稱小黃豆的鉭電容，令繪圖卡供電更穩定。

除此之外， PCB 上還可發現末端設有一個介面，卡背亦設有一個提供了撥動開關的設計，據 GALAXY 指出，此設計是為了連接即將推出專為超頻而設的超頻控制台使用，讓用家在超頻時得到更佳發揮。顯示介面方面則設有 Display Port 、 HDMI 和 DVI 各一個。

散熱器方面，除了外殼採用鎳色電鍍工藝處理之外，散熱器內建四根 6mm Heatpipe 熱導管，貫穿大面積散熱鰭片，配合一個 8cm 風扇為繪圖卡進行散熱，據在 FurMark 1.91 Extreme burn in 測試所見，在核心滿載時溫度為 79°C ，表現尚算不俗。

( 左 ) 繪圖卡搭載 NEC 0D158 去耦電容 ( 右 ) 撥動開關的設計配合超頻控制台使用

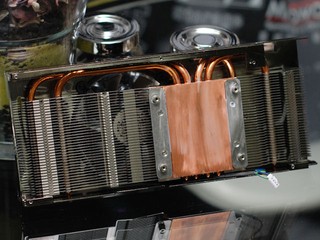

散熱器外殼採用鎳色電鍍工藝處理，內建四根 6mm Heatpipe 熱導管

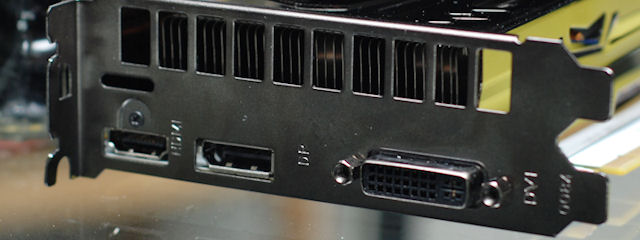

繪圖卡提供的顯示輸出介面為 Display Port 、 HDMI 和 DVI

效能參考﹕

*Intel Core i7-2600K 、 Fatal1ty Z68 Professional Gen3 、 Geil DDR3-2133 4GBx2 、 OCZ Vertex 3 120GB

編輯評語﹕

GALAXY GeForce GTX 560Ti HOF 供電備配進一步加強，能夠為繪圖卡加強穩定性，而且繪圖卡外形也十分亮酷，加上可配合即將發佈的超頻控制台使用，相信可為繪圖卡進一步提升超頻的便利性，進而發揮更強效能表現。
