著名散熱器廠商 Thermaltake ,除了為人熟悉的風冷散熱器及電腦機箱之外,早前亦推出支援 LGA2011 的水冷散熱器,其型號為 BIGWATER 760 plus ,備有雙 5.25 吋前置式控制面板讓用家調較風扇轉速,而且可以自行更改喉管顏色及水冷液,為配合 DIY 玩家按自行要求提升更大彈性選擇。
配備陶瓷軸承靜音 P500 馬達
Thermaltake BIGWATER 760 plus 水冷散熱系統有別於現時流行的一體式設計, BIGWATER 760 plus 提供獨立的 3/8”UV 喉管及水冷液,讓用家安系統需要自行訂定喉管所需的長度,以及自行修整和接駁,而且 3/8”UV 喉管採用特殊材質設計,能夠預防彎折漏水情況。
BIGWATER 760 plus 採用 120mm 水冷排,用家需要把 3/8”UV 喉管連接水冷排組,水冷排採用全鋁的高密度散熱鰭片,以及 Dimple Tube Technology 技術,將冷卻液以旋轉方式流過散熱排增加散熱效率,配合全銅底水冷頭可加快散熱速度。
此外, BIGWATER 760 plus 配備靜音 P500 馬達,其採用陶瓷軸承設計,能夠延長馬達使用壽命,其 500L/hr 的陶瓷式軸承水泵,配合 1600-2400RPM 可調式 12cm 風扇,更能兼顧高效能及靜音用家群,而且提供前置面板,設有風扇轉速調較和水位警示燈號,方便用家。
安裝及使用方面, 雖然 BIGWATER 760 plus 並非採用一體化設計,但也易於安裝,用家需要量度喉管所需的長度,自行修整及接駁附送的 3/8”UV 喉管,再把雙 5.25 吋前置式控制面板連水冷排組,安裝在機箱的兩個接連的 5.25 吋光碟架上,然後用附送的 500c.c 水冷液,依據說明書指示把水冷液注滿內置式水箱,便可大功告成。

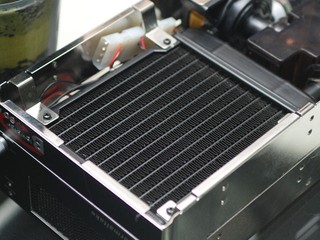

BIGWATER 760 plus 採用 120MM 水冷排配合 1600-2400RPM 可調式 12cm 風扇

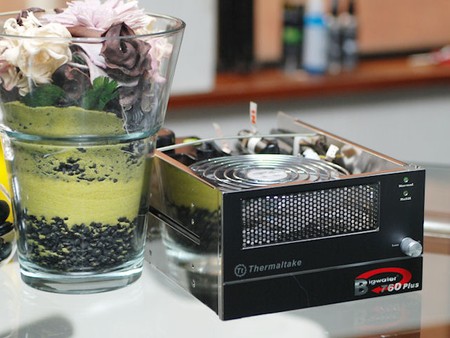

( 左 ) 提供前置面板,設有風扇轉速調較和水位警示燈號 ( 右 ) 陶瓷軸承靜音 P500 馬達

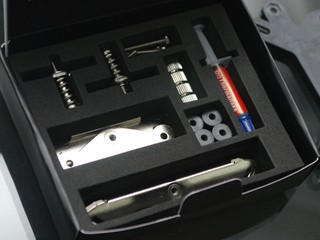

( 左 ) 提供獨立的 3/8”UV 喉管及水冷液 ( 右 ) 提供不同扣具,支援 LGA2011 處理器接口
散熱器測試方式﹕
- 測試使用可調式發熱器,可調節輸出的功率。
- 發熱器的銅製觸面跟散熱器底部接觸部份的尺寸為 30mmX30mm 。
- 為了保持測試統一性,所有測試均使用 GELID GC-EXTREME 導熱膏為散熱器及發熱器的銅製觸面之間的導熱媒體。
- 風扇全速測試為 2400RPM 及 1600RPM 測試散熱效能。
- 由於每次測試時的室溫未必能保持一樣,因為在測試結果中,除了有量度的溫度結果外,亦會加熱阻值結果以供參考。熱阻值計算公式﹕熱阻值 =( 量度溫度 - 環境溫度 ) ∆ T/( 熱輸出功率 )P
2400RPM ﹕
TDP | 量度溫度﹕ | ΔT | 熱阻值˚ C/W |
65W | 28°C | 8 | 0.123 |
95W | 32°C | 12 | 0.126 |
130W | 38°C | 18 | 0.138 |
160W | 43°C | 23 | 0.144 |
1600RPM ﹕
TDP | 量度溫度﹕ | ΔT | 熱阻值˚ C/W |
65W | 32°C | 12 | 0.185 |
95W | 38°C | 18 | 0.189 |
130W | 44°C | 24 | 0.185 |
160W | 47°C | 27 | 0.169 |
編輯評語﹕
在這次測試中,毫無疑問 BIGWATER 760 plus 的散熱效能比一般的風冷散熱器強,唯安裝上比其他一體式水冷步驟較為繁複,但相對地用家可以自行更改喉管顏色及水冷液,這比千篇一律的一體式設計來講亦是一賣點,因此用家亦要是乎自身要求選擇水冷套裝。
