ATI R680 超頻版本 -- MSI R3870X2-T2D1G-OC 繪圖卡

為了減低成本、加速上市市程， ATI 宣佈以兩顆效能級繪圖晶片，達成雙晶片高階繪圖卡，首片型號為「 R680 」，命名為 Radeon HD 3870 X2 ，而下代 R700 高階繪圖卡亦會按照此模式，採用雙晶片設計，而對手 NVIDIA 亦會採用相同的模式跟進，高階繪圖卡市場生態開始改變。

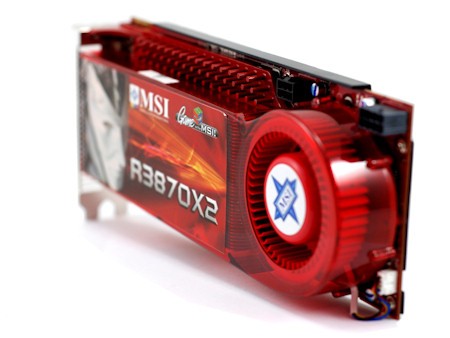

圖為 MSI 推出的 Radeon HD 3870 X2 超頻版，型號為 R3870X2-T2D1G-OC ，由於是 BBA 公版生產，因此在外型、用料及規格均沒有任何分別，採用 Dual Slot 設計，卡身長約 27cm ，與 NVIDIA GeForce 8800Ultra 長度相約。

雖然核心代號為 R680 ，但其實是由兩顆 RV670 晶片組成，採用 55 奈米制程由 TSMC 代工，支援 DirectX 10.1 及 Shader Model 4.1 規格，每顆 RV670 核心擁有 6.66 億個電晶體，內建 320 個 Stream Processing Unit ， 16 個 Texture Units 、 16 個 Render Back-Ends Unit ，因此在 Radeon HD 3870 X2 的規格書上把兩顆晶片的規格相加，達成了 640 個 Stream Processing Unit ， 32 個 Texture Units 、 32 個 Render Back-Ends Unit 的可怕規格。

核心時脈方面，擁有兩顆 RV670 的 Radeon HD 3870 X2 為了成為首片超越 TeraFlops 領域的繪圖卡，把核心時脈設定為 825MHz ，令理論性運算效能數值達至 1.011 TegaFlops ；而 MSI 則進一步提升至 860MHz ，令效能進一步提升。

記憶體方面，每顆 RV670 繪圖核心支援 256Bit 記憶體介面，總計記憶體介面寬度為 512Bit ，而 Radeon HD 3870 X2 採用了 16 顆 SAMSUNG K4J52324QE-BJ1A 顆粒，總記憶體容量為 1GB ，記憶體時脈由預設的 1.8GHz DDR 提升至 1.9GHz 。

更多的 ATI R680 介紹，可瀏覽︰

http://www.hkepc.com/?id=752&page=1&fs=idn#view

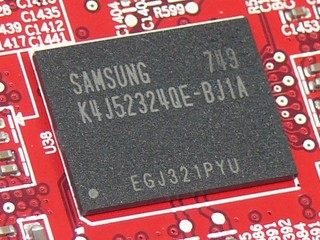

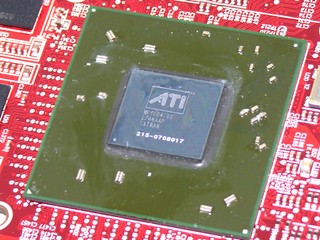

( 左 ) 採用兩顆 RV670 繪圖晶片 ( 右 )16 顆 SAMSUNG K4J52324QE 記憶體

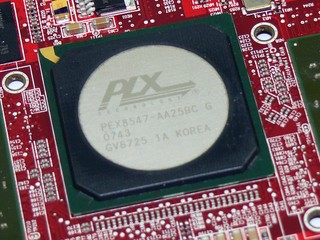

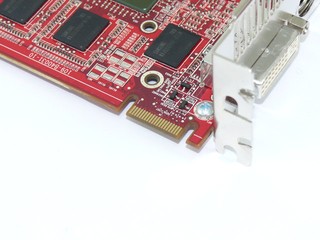

( 左 ) 採用 PLX PEX8547 PCI-e switch 晶片 ( 右 ) 支援 12Bit CrossFire 介面

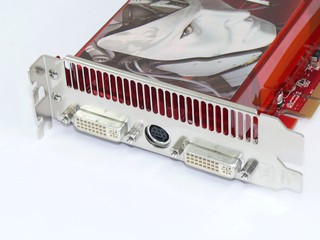

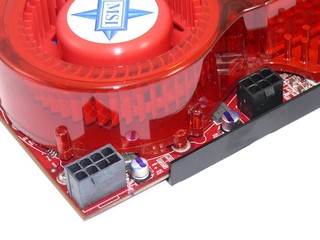

   ( 左 ) 需外接 6Pin + 8Pin 電源線 ( 左 ) Dual Slot 散熱器設計、 Dual DVI 、 HDTV 輸出

效能測試︰

售價︰待定    查詢︰ MSI (www.msi.com.tw)
詳細規格︰http://global.msi.com.tw/index.php?func=proddesc&prod_no=1390&maincat_no=130&cat2_no=137

編輯評價︰

雖然 MSI R3870X2-T2D1G-OC 在外型、用料及規格均沒有任何分別，採用 BBA 公版生產，但由於預設超頻設計，效能有一定的提升，雖然幅度不大，但預設超頻後仍有保固，而且售價沒有明顯提高，如果有打算購買 R680 繪圖卡的用家不妨考慮。
