核心時脈超頻至 1.241GHz

NVIDIA GeForce GTX 680 繪圖卡推出市場後，憑藉擁有強勁效能表現，甫上市便立即受到不少用戶歡迎，而且在貨源短缺下更一再令產品繼市。 在全新「 Kepler 」 核心受惠 28nm 製程技術下，在相同面積可為核心加入更多電晶體，同時也有助減少晶體管工作時漏電的問題，繪圖卡功耗得以下調以減低核心熱力，同時更可提升時脈空間，因此 HKEPC OC Lab 亦嘗試利用 GeForce GTX 680 繪圖卡，配合原裝散熱器進行簡單超頻，以進一步提升繪圖卡效能表現。

此次測試的為 ZOTAC GeForce GTX 680 繪圖卡，採用公版設計， PCB 編號為「 P2002 」，繪圖卡內建編號為「 GK104-400-A2 」的 「 GK-104 」繪圖核心，核心內建 1,536 個 CUDA Cores 、 128 個 Texture Units 和 32 個 ROPs Units ，搭載 8 顆 HYNIX H5GQ2H24MFR-R0C GDDR5 記憶體顆粒，組成合共 2GB 256bit GDDR5 記憶體配置。

( 左 ) 採用 NVIDIA 「 GK104-400-A2 」繪圖核心 ( 右 ) 搭載 HYNIX H5GQ2H24MFR-R0C GDDR5 記憶體顆粒

( 左 ) 繪圖卡採用 4+2 相供電方案 ( 右 ) 需採用 2 組 6 Pin 供電運作

繪圖卡採用 2 組 6 Pin 供電， PCB 上設有  RT8802A PWM 電源控制器，以及採用 4+2 相供電方案， PCB 背面提供數位 PWM 控制晶片，控制核心四相供電的開關。散熱方面則採用大型渦輪式風扇配合大型銅底及均熱板而成，為核心散熱之餘也可同時覆蓋供電相位及記憶體顆粒。

顯示輸出介面方面，繪圖卡提供 2 組 DVI 、 1 組 HDMI 1.4a 及 1 組 DisplayPort ，可以全數同時使用並輸出至最多 4 部顯示屏，而且只需單卡便可以達到 NVIDIA 3D Vision Surround 組成 3 屏輸出效果。

( 左 ) 散熱器採用大型渦輪式風扇 ( 右 )大型銅底並配合均熱板而組成

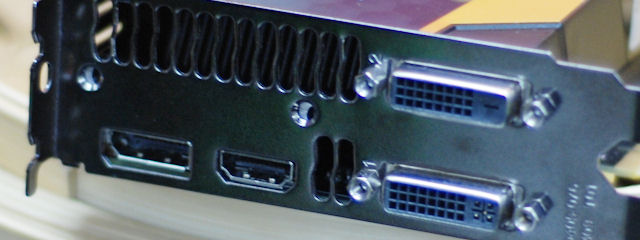

提供 2 組 DVI 、 1 組 HDMI 1.4a 及 1 組 DisplayPort 顯示輸出介面

為了更有較利用閒置時的功耗空間， GeForce GTX 680 繪圖卡加入了 GPU Boost 技術，主要為一繪圖卡動態超頻，根據繪圖卡預設的 TDP 與實際當前運作時的功耗之間差異來提升核心時脈，因此 GeForce GTX 680 核心設有 Base Clock 及 Boost Clock 兩個不同時脈，其中 Base Clock 的基礎預設為 1,006MHz ， Boost Clock 為 1,058MHz ，而 GeForce GTX 680 的預設記憶體時脈則為 6GHz DDR 。

同時，由於 GeForce GTX 680 繪圖卡在功耗、核心溫度、以及製程進步下，其擁有一定超頻空間， HKEPC OC Lab 以原裝散熱器進行簡單超頻，在繪圖卡自動啟動 GPU Boost 技術的情況下， GPUz 顯示核心時脈只能小幅超頻至 1.12GHz ，而在鎖定核心時脈超頻下則可達至 1.241GHz ，升幅超過 23% 。

超頻能力簡測﹕

圖為核心時脈 1,006MHz 時的 3D Mark 11 時錄得的分數 ( 可按圖放大 )

圖為核心時脈 1,120MHz 時的 3D Mark 11 時錄得的分數 ( 可按圖放大 )

圖為核心時脈 1,241MHz 時的 3D Mark 11 時錄得的分數 ( 可按圖放大 )

編輯評語﹕

受惠 28nm 製程技術， GeForce GTX 680 的確擁有不少核心時脈提升空間，到了預設時脈已過 1GHz 外，亦擁有一定的超頻能力。而據測試顯示，在鎖定超頻至 1.241GHz 核心時脈，並提升記憶體時脈進一步至 7GHz DDR ，其繪圖效能有明顯提升，但用家可能會發現，為何在啟動 GPU Boost 技術的情況下， 1.12GHz 核心時脈和 7.28GHz 記憶體時脈會比較超頻至 1.241GHz 核心時和 7GHz DDR 更為優勝 ? 主要是由於 GPU Boost 技術啟動後，繪圖卡會因應功耗和 TDP 而轉變，因此當進行測試時時脈會不停變動以達至最高效能，過程中有機會出現更高的運作時脈，而在鎖定超頻時脈情況下則由於不會出現更高的運作時脈，因此啟動 GPU Boost 技術時效能更為優勝不足為奇。同時，也意味著假如繪圖卡配合散熱更佳的方案，其時脈將可望進一步被提升以發揮更強效能表現。
