3D Power 全數位供電引擎、 UltraDurable 4 設計

GIGABYTE 在主機板產品線中，型號選擇一向以來也十分豐富，為用家提供更適合自家需要及預算平衡的選擇。其中 GA-Z77X-D3H 功能十分齊備，而且整體用料不俗，適合意組裝高效能但又不需要 Dual Lan 的用家，同時又能減低成本預算。

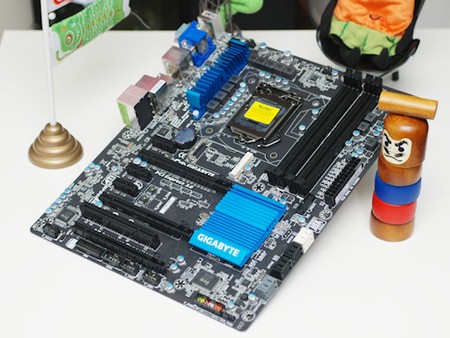

GIGABYTE GA-Z77X-D3H 主機板搭載 Intel Z77 晶片，提供 Intel Smart Connect 以及 Intel Rapid Start 功能，採用 Socket 1155 接口，支援第三代和第二代 Intel Core 系列處理器，並提供 D-Sub, DVI-D 及 HDMI 輸出端子以配合內建繪圖核心的處理器提供影像輸出，並支援 Lucid Universal MVP 功能，配搭繪圖卡進行協同運算，提升繪圖效能。

主機板設有 4 根 DDR3 DIMM 插槽，最高支援 32GB 容量記憶體，支援 DDR3 2400(OC) 規格，擁有 3 根 PCI-E 3.0 x16 插槽，分別支援 x16/x8/x4 運作，可支援 NVIDIA SLI 及 AMD CrossFireX 技術，並設有 3 根 PCI-E x1 插槽和 1 根 PCI 插槽作擴充其他硬件之用。

( 左) 主機板採用 Intel Z77 晶片 ( 右 ) 提供 3D Power 應用程式調教與控制電壓

( 左 )4 根 DDR3 DIMM 插槽支援 DDR3 2400 規格 ( 右 ) 3 根 PCI-E 3.0 x16 插槽、 3 根 PCI-E x1 插槽和 1 根 PCI 插槽

主機板採用 3D Power 全數位供電引擎，由全數位供電引擎及 3D Power 應用程式組成，提供處理器、記憶體、處理器終端電壓 (VTT) 及記憶體控制器電壓 (VSA) 即時調教與控制，其中 3D Power 是 Windows Based Utility 實時調校的程式，分為 Voltage 、 Frequency 及 Phase 三大設定，提供 Load line calibration ( 防掉電壓功能 ) 、過電流及過熱保護 3 個項目，並可通過 Frequency 及 Phase 設定通過即時調教電源模組，最佳化系統電源效能。

同時，主機板採用了 3D BIOS 設計，採用 32bit color 顯示，以主機板圖像為主界面，在點選主機板上的功能組件時，顯示各組件的名稱並附上功能說明，如 3D Power 、 System Tuning 、 UEFI DualBIOS 、 Drive Control Features 、 Expansion Slots 及 Integrated Device Control 等等。 3D BIOS 還可以顯示時間、 CPU 及記憶體的工作時脈、開機設備及風扇控制等等簡單設定，亦可按「 F1 」鍵採用進階設定。

3D BIOS 以主機板圖像為主界面

此外，主機板用料認真，採用 UltraDurable 4 用料，以抗潮濕、抗靜電、抗突波及抗高溫為訴求，採用全新雙倍銅玻璃纖維 PCB ，比傳統玻璃纖維 PCB 更有效防止短路，達至抗潮濕能力，也採用比標準高 3 倍的 High ESD Resistance ICs 提供抗靜電功能，以及加入 Anti-Surge IC 保護抗突波，並有 Dual EFI BIOS 避免單個 BIOS 損毀引致不能開機的問題，同時亦採用發熱量較低的 Lower RDs(on) MOSFET ，同時採用全固態電容設計，即使在 85 C 的高溫下也擁有 50,000 小時的工作壽命。

GA-Z77X-D3H 功能齊備，其中透過 Z77 晶片提供 2 個 SATA 6Gbps 和 4 個 SATA 3Gbps 接口，支援 RAID 0 、 RAID 1 、 RAID 5 及 RAID 10 功能，也加入 Marvell 88SE9172 晶片提供額外 2 個 SATA 6Gbps 接口，而且主機板備有 1 個 mSATA 插座作安裝 m-SATA SSD 之用，也提供 6 個背板 USB 3.0 介面，以及最多支援 6 個 USB 2.0 介面，擴充接口已相當足夠。

網絡及音效方面，主機板只搭載 1 顆 Atheros GbE 網路晶片以提供 1 個網絡接口，但對一般用家來說其實已經足夠使用；音效方面搭載 VIA VT2021 晶片，支援 High Definition Audio 和 7.1 聲道音效輸出，以及支援 S/PDIF 輸出。

( 左 ) 提供 4 個 SATA 6Gbps 和 4 個 SATA 3Gbps 接口 ( 右 ) 備有 1 個 mSATA 插座作安裝 m-SATA SSD 之用

( 左 ) 搭載 VLI VL800 提供 4 個 USB 3.0 接口 ( 右 ) 搭載 VIA VT2021 音效晶片

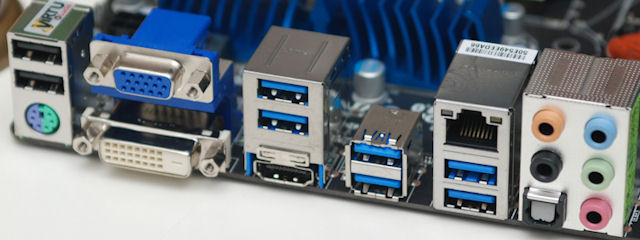

背板提供 6 組 USB 3.0 介面，十分充裕，也提供 D-Sub, DVI-D 及 HDMI 輸出端子

售價︰   HKD$1,350    查詢﹕ +852 2753-1668 (Synnex)
詳細資料﹕http://www.gigabyte.hk/products/product-page.aspx?pid=4144#sp

編輯評語﹕

GIGABYTE GA-Z77X-D3H 主機板整體功能十分齊全，而且其 UltraDurable 4 用料，提供抗潮濕、抗靜電、抗突波及抗高溫等特性，有助進一步加強耐用程度，上 3D Power 全數位供電引擎及其應用程式方便用家調教與控制電壓，對主流應用的用家來說值得考慮。
