以超高性能打破3DMARK世界紀錄
HKEPC 21 日宣佈日前於台北 Computex 大會展示的慨念性 4 Way 繪圖卡散熱系統,計劃代號「 Tin Shui Wai 」取得了重大成功,在極冷下把 4 張 HIS Radeon HD 7970 X 繪圖卡,超頻至 1490MHz Core / 1910MHz Memory ,以 3DMark Vantage Performance P84669 及 3DMark 11 Performance P33151 ,達成世界新紀錄。
有別於其他 Sub-Zero 的繪圖卡散熱方式, HKEPC 為提升 4 Way 繪圖卡的超頻穩定性,決定不採用 LN2 直接冷卻繪圖卡,改為 LN2 冷卻可承受 -36C 的冷卻液,為 4 張繪圖卡提供超冷水 (LN2 Chilled WaterCooling) 的 Sub-Zero 散熱方案。
「 Tin Shui Wai 」是 HKEPC OC Lab 成立後第二個研究計劃
計劃得到了 ASUS 、 ANTEC 及 HIS 全力支持,採用 Intel Core i7-3960X 處理器配搭 ASUS Rampage IV Extreme X79 主機板,繪圖卡則採用 HIS Radeon HD 7970 X ,在 HKEPC 的 John Lam 以一般的液冷改造成超水冷約 -15oC 水平,成功把 4 張繪圖卡超頻至 1490MHz Core/1910MHz Memory 。

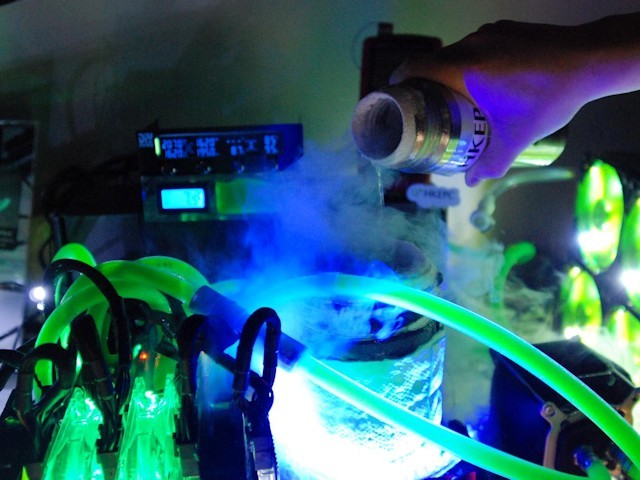

採用 LN2 冷卻液體達成 Chilled WaterCooling ,其性能比壓縮制冷機更佳
「 Tin Shui Wai 」是一套可變化的超水冷系統,在沒有超頻下可以單靠兩組 360 水排,把 LN2 Chilled WaterCooling Pot 當作處理器散熱器,同時為 4 張繪圖卡提供足夠散熱性能,在需要超頻時可以直接把 LN2 倒放在 LN2 Pot 上, CPU 與繪圖卡均能同時被冷卻。
採用了模組化設計,當需要進行極限超頻時, LN2 Chilled Water Cooling Pot 可獨立使用,兩組 360 冷排可以快速拆開,僅為 4 張繪圖卡提供 Sub-Zero 散熱,另採用一組 CPU 用的 LN2 Pot 針對處理器進行超頻,雖不及直接採用 LN2 般達到極冷水平,但 Chilled Water 卻可提供極穩定的工作溫度,同時亦為 GDDR 記憶體理想的散熱,令繪圖卡運算性能發揮至極致。

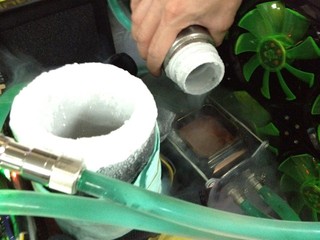

1 組 LN2 Pot for CPU ,另一組則為 VGA 進行超冷水散熱

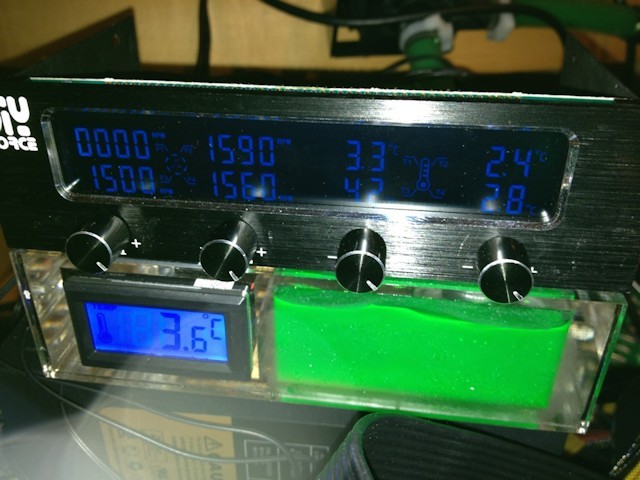

圖為超頻後各繪圖卡排出的廢水溫度,下方則為回到水箱後的水溫
此套概念性的「 Tin Shui Wai 」散熱系統,早前曾於全球第二大電腦展 Computex 2012 大會的 Antec Booth 上展示,並且成為不少 DIY 玩家的焦點所在,而「 Tin Shui Wai 」散熱系統更達成突破 3DMark Vantage 及 3DMark 11 的世界紀錄,分別為 P84669 及 P33515 分,成功登上 Futuremark Hall of Fame 及 HWBOT 全球超頻排行榜。
此項研究目由 HKEPC 的 John Lam 、 Samual Wong 及 Cherry Kwok 負責, HKEPC 在此感謝 ASUS 在此項目上提供了多片 Rampage IV Extreme , Antec 則提供了多組的 HCP Platinum 1200W 電源供應器, HIS 則提供了最新推出的 Radeon HD 7970 X 繪圖卡,讓 HKEPC OC Lab 的研究計劃得以順利進行,對於可以在全球性 PC 展覽上公開展示自家設計的慨念散熱系統感到興奮。

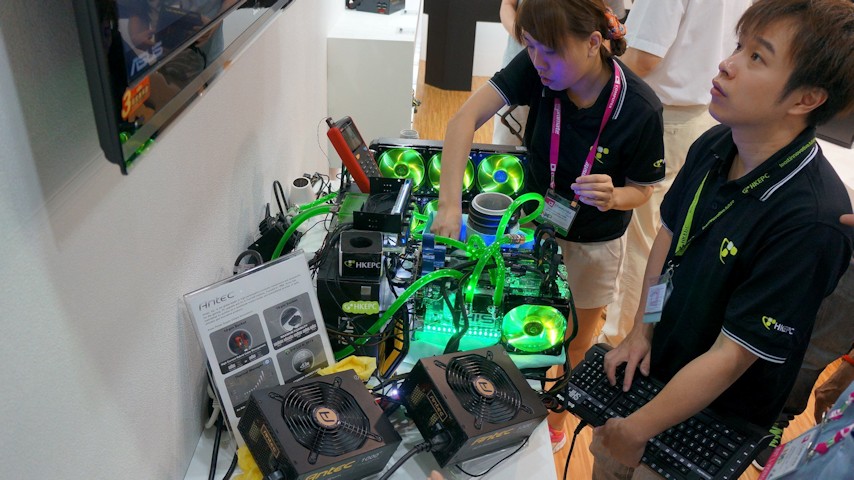

HKEPC 同事們正在為 " Tin Shui Wai "系統進行設定
HKEPC 在現場即時示範 " Tin Shui Wai "的超頻性能,吸引不少入場人仕

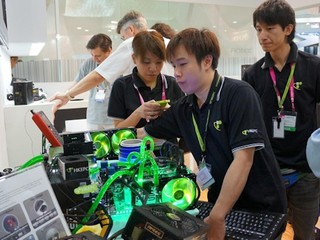

John 負責系統設定、 Samuel 則需同時負載 CPU 及 VGA 溫度控制、 Cherry 則負責紀錄設定
J.Lin's 3DMark 11 Submission in HWBOT ︰
http://www.hwbot.org/submission/2293622_hkepc_3dmark11___performance_4x_radeon_hd_7970_33151_marks
J.Lin's 3DMark Vantage Submission in HWBOT :
