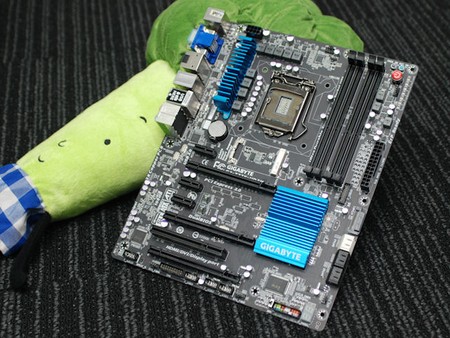

針對主流級 Intel 平台市場, GIGABYTE 為旗下 Z77 系列晶片主機板推出 GA-Z77X-UD3H ,採用平穩而且功能齊全的設計,也提供 eSATA 、 mSATA 介面,以及齊全的顯示輸出接口,加上採用 Ultra Durable 4 設計用料扎實,配合主流用家組裝穩定耐用的系統,加上提供 3D Power 和 3D BIOS ,調較電壓和 BIOS 設定更加方便簡單。
Ultra Durable 4 設計、 3D Power 數位供電

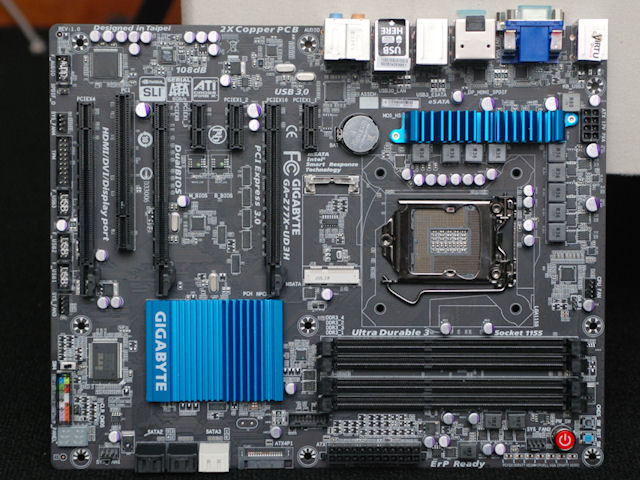

GIGABYTE 旗下 Z77 系列主機板推出多款型號,其中 GA-Z77X-UD3H 擁有各項針對主流用家的設計和功能,為用家提供一個功能齊全實用的升級選擇。其採用 Socket LGA 1155 ,支援目前 Intel 最新的第三代 Core 處理器,內建 Z77 晶片,提供 DVI-D 、 VGA 、 HDMI 和 Display Port 顯示輸出介面,以及支援 Intel Rapid Start 、 Intel Smart Connect 、 Lucid Universal MVP 等技術。
主機板提供 4 條 DDR3 記憶體模組接口,支援雙通道記憶體,最高達 DDR3-2666 (OC) 速度以及 32GB 容量,除了可採用處理器內的繪圖核心外,主機板還提供 2 條 PCI-E 3.0 x16 讓用家組成 SLI 或 CrossFirceX 技術,也提供 1 條 4Lanes 的 PCI-E x16 接口、 3 條 PCI-E x1 及 1 條 PCI 作擴充之用。

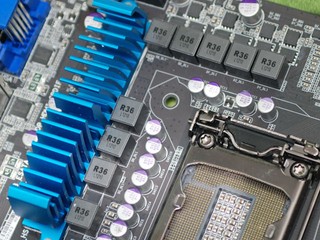

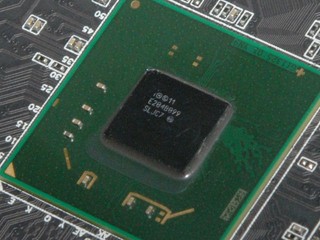

( 左 ) 主機板採用 Intel Z77 晶片 ( 右 ) 處理器採用 6+2+1 相位供電

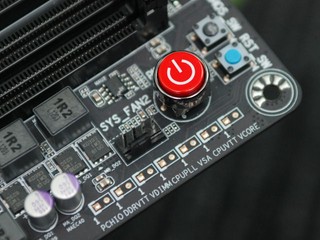

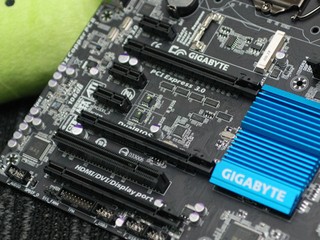

( 左 )3 條 PCI-E x16 、 1 條 PCI-E x1 和 1 條 PCI 接口 ( 右 ) 提供壓電壓測量點協助超頻,提供快速開機、 Clear CMOS 按鈕
GIGABYTE 主機板產品用料一向予人扎實感, GA-Z77X-UD3H 也並不例外,採用 3D Power 數位供電設計,採用全新數位電源迴路模組,為處理器、記憶體、處理器終端電壓 (VTT) 及記憶體控制器電壓 (VSA) 提供即時調教與控制,而且支援 Load line calibration( 防掉壓功能 ) ,並提供過電流及過熱保護,配合圖型使用者介面調較更方便。
同時,主機板採用 Ultra Durable 4 設計,雙倍銅玻璃纖維 PCB 配合比標準高 3 倍的 High ESD Resistance ICs 、 Anti-Surge IC 、 Dual EFI BIOS 、發熱量較低的 Lower RDs(on) MOSFET 以及全固態電容設計,為主機板提供抗潮濕、抗靜電、抗突波及抗高溫等特性,讓主機板更加穩定耐用。
擴充方面,主機板透過 Z77 晶片提供 2 個 SATA 6Gbs 和 4 個 SATA 3Gbps ,以及 4 個 USB 3.0 和 6 個 USB 2.0 介面,也提供 1 個 mSATA 介面讓用家安裝 mSATA SSD ,以配合 Intel Smart Response 技術之用。同時,主機板搭載 Marvell 88SE9172 晶片提供 2 個 eSATA 6Gbps 介面,以及搭載 VIA VL800 晶片提供額外 4 個 USB 3.0 介面,因此整體擴充性十分足夠,加上採用內建 333 硬體加速設計,支援 On/Off Charge 功能,方便用家為手持式裝置快速充電。

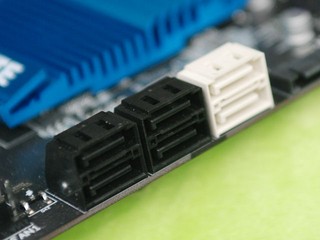

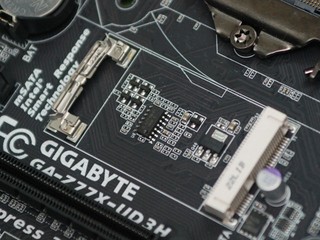

( 左 ) 提供 1 個 mSATA 介面讓用家安裝 mSATA SSD ( 右 )2 個 SATA 6Gbs 和 4 個 SATA 3Gbps

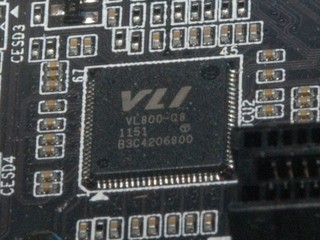

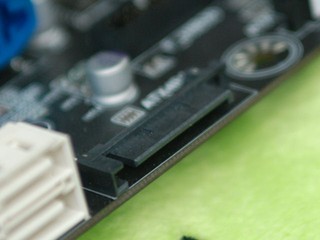

( 左 ) 提供 SATA 電源接頭為 PCI-E 提供額外供電 ( 右 ) 提供額外 4 個 USB 3.0 介面
音效方面,主機板搭載 VIA VT2021 晶片,支援 7.1 聲道以及 S/PDIF 輸出;網絡則採用 Atheros GbE 網路晶片,提供 Gigabit Ethernet 功能。
此外,主機板還針對超頻用家,提供快速開機按鈕、重新啟動按鈕和 Clear CMOS 按鈕,更提供 SATA 電源接頭,為 PCI-E 提供額外供電,加上採用 3D BIOS 設計,以主機板圖像為主界面,在點選主機板上的功能組件時,顯示各組件的名稱並附上功能說明,如 3D Power 、 System Tuning 、 UEFI DualBIOS 、 Drive Control Features 、 Expansion Slots 及 Integrated Device Control 等, 還可以顯示 CPU 及記憶體的工作時脈、開機設備及風扇控制等等簡單設定,超頻更加方便。

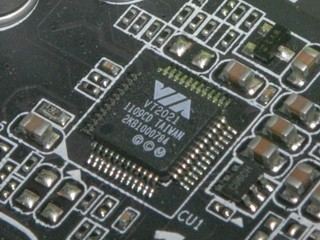

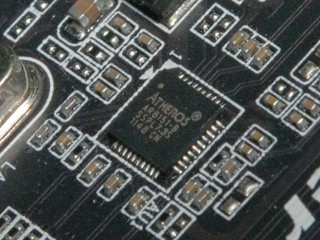

( 左 ) 搭載 VIA VT2021 音效晶片 ( 右 )Atheros GbE 網路晶片

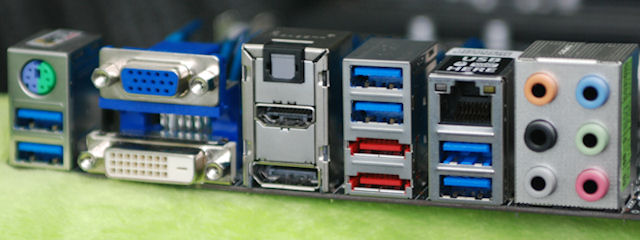

提供 DVI-D 、 VGA 、 HDMI 和 Display Port 顯示輸出介面,以及 2 組 eSATA 和 6 組 USB 3.0 介面
售價︰ HKD$1480 查詢﹕ +852 2753-1668 (Synnex)
詳細資料﹕http://www.gigabyte.tw/products/product-page.aspx?pid=4153#sp
編輯評語﹕
GIGABYTE GA-Z77X-UD3H 主機板追加 eSATA 接口以 Dispplay Port 輸出令整體功能更齊全,而且其一向予人認真耐用感覺的用料設計也是取勝的要素之一,功能齊全配合中庸價格定位,讓它成為升級 Z77 平台的熱門選擇。
