2012-07-24
設有雙Thunderbolt介面
GIGABYTE GA-Z77X-UP5 TH主機板
文: Xavier Ng / 評測中心


針對高速傳輸應用,多家主機板廠商早前宣佈推出提供 Thunderbolt 介面的 Z77 主機板,其中 GIGABYTE 最新推出 GA-Z77X-UP5 TH ,備有兩組 Thunderbolt 介面,除了可提供雙向 10Gbps 資料傳輸通道外,讓支援串接 12 個外接裝置以及雙屏幕輸出,主機板還採用獨家第五代超耐久技術,令主機板更加耐用。





Ultra Durable 5 第五代超耐久技術



提供 Thunderbolt 介面的 Z77 主機板是早前 6 月份台北 Computex 2012 大會中,主機板廠商熱點產品之一,其支援雙向 10Gbps 資料傳輸通道,傳輸頻寬比較 USB 3.0 介面更高,而且更支援菊花鏈連接多台裝置,以及支援顯示輸出。其中 GIGABYTE 於 Computex 2012 大會亦展出不少型號的 Z77 TH 系列主機板,最新推出的 GA-Z77X-UP5 TH 擁有多項高階設計,加上新加入 Thunderbolt 介面以及採用第五代超耐久技術,令主機板效能再次提升。

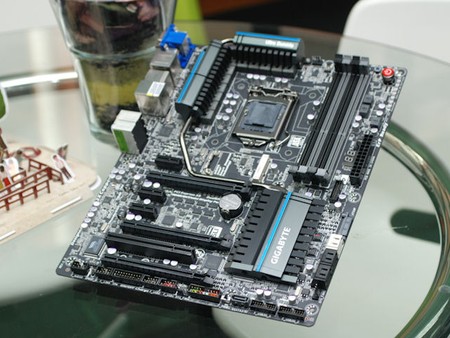

GIGABYTE GA-Z77X-UP5 TH 採用 ATX 規格,採用 LGA 1155 處理器接口,支援第三代 Intel Core 系列處理器,其搭載 Z77 晶片,提供 D-Sub 、個 DVI 和 HDMI 顯示介面,除透過以上介面提供顯示輸出外,還可利用 Thunderbolt 作顯示事出,最高支援 3 屏幕顯示。



主機板提供 4 條 DDR3 記憶體模組接口,最高支援 DDR3 1600 速度,容量則支援至 32GB ,提供 3 條 PCI-E x16 接口,分別為 x16/x8 和 x4 運作規格各一,支援 CrossFireX 與 SLI 技術,也提供 3 條 PCI-E x1 和 1 條 PCI 接口,以及 3 組 SATA 6Gbps 、 4 組 SATA 3Gbps 、 1 組 mSATA 、 1 組 eSATA 6Gbps 、 10 個 USB 3.0 和 6 個 USB 2.0 接口作擴充之用。



GIGABYTE GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

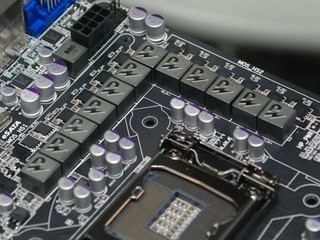

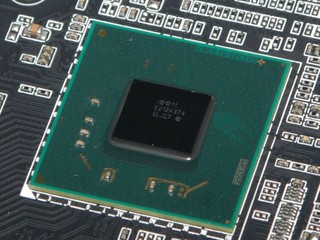

( 左 ) 主機板採用 Intel Z77 晶片 ( 右 ) 處理器採用 10+2 相供電設計
GIGABYTE GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

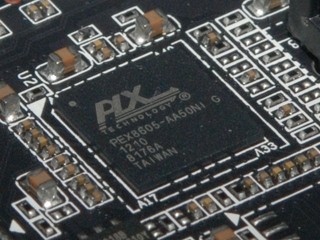

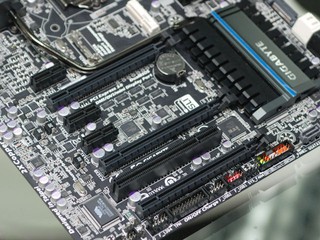

( 左 ) 提供 3 條 PCI-E x16 、 3 條 PCI-E x1 和 1 條 PCI 接口 ( 右 ) 搭載 PLX PEX8605 橋接晶片

音效方面,主機板搭載 Realtek ALC898 HD Codec 晶片,支援 7.1 聲道,以及支援 X-Fi Xtreme Fidelity 、及 EAX Advanced HD 5.0 技術;網絡方面則搭載 Intel WG82579V 網絡晶片,而且隨盒更附有 GC-WB300D Bluetooth 4.0/WiFi 擴充卡,可支援 Bluetooth 4.0 ,針對 Apple New iPad 、 iPhone 4S 等新一代移動數碼設備, 同時也支援 IEEE 802.11 a/b/g/n WiFi 等。



主機板設有 2 個 Thunderbolt 介面,支援雙向 10Gbps 資料傳輸通道,可連接採用 Thunderbolt 介面的儲存裝置作高速傳輸,而且每個 Thunderbolt 介面支援菊花鏈連接 6 台儲存裝置,因此最高可連接多達 12 台 Thunderbolt 介面儲存裝置使用,為用家提供超高容量及高速儲存平台。



GIGABYTE GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

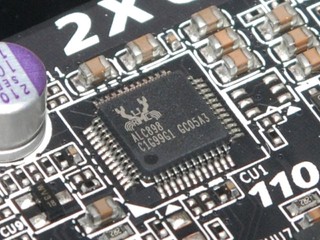

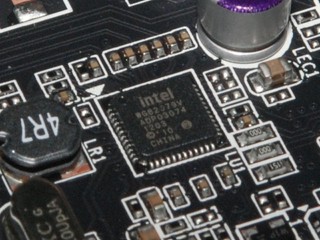

( 左 ) 搭載 Intel WG82579V 網絡晶片 ( 右 )Realtek ALC898 HD Codec 晶片

GIGABYTE GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

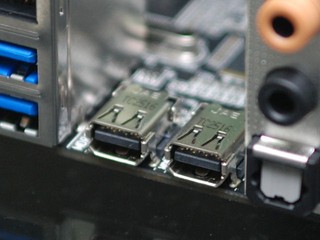

( 左 ) 設有兩組 Thunderbolt 介面 ( 右 ) GC-WB300D Bluetooth 4.0/WiFi 擴充卡


同時,全新 GA-Z77X-UP5 TH 主機板採用 Ultra Durable 5 第五代超耐久技術,採用 IR3550 PowIRstage 晶片,比較傳統 MOSFET 晶片擁有更高效率,以及低溫低電量流失特性, 配合兩倍銅電路板及超高耐電流的亞鐵鹽芯電感,支援高達 60 A 額定電流耐受力,為提供處理器更穩定的電力供應,進一步提升其超頻能力,以及令主機板更具有低溫、高電源效率及延長使用壽命的特點。



此外,為照顧超頻玩家需要,主機板內建多項超頻設計,採用 3D Power 和 3D BIOS ,提供 SATA 電源接口,可為提供 PCI-E 輔助電源以支援繪圖卡有更充裕的電力供應,也提供 BIOS 切換器設計,方便用家設定超頻,而開機按鈕、重新啟動按鈕、 Clear CMOS 按鈕以及除錯指示燈等則方用家在超頻時更方便。



GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

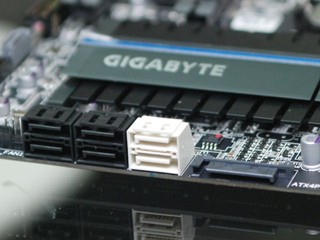

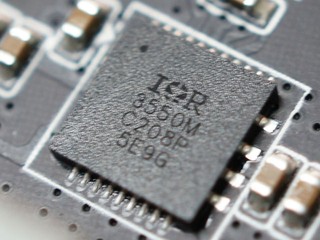

( 左 ) 採用 IR3550 PowIRstage 晶片 ( 右 ) 提供 SATA 6Gbps 接口,以及 SATA 電源接口

GIGABYTE GA-Z77X-UP5 THGIGABYTE GA-Z77X-UP5 TH

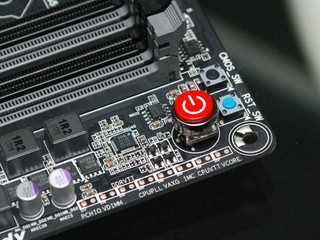

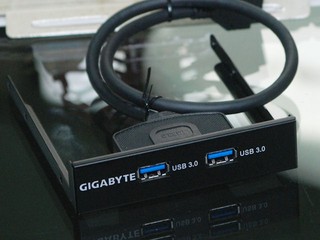

( 左 ) 提供電壓測量點,以及開機、重啟和 Clear CMOS 按鈕 ( 右 ) 提供前置 USB 3.0 面板
GIGABYTE GA-Z77X-UP5 TH

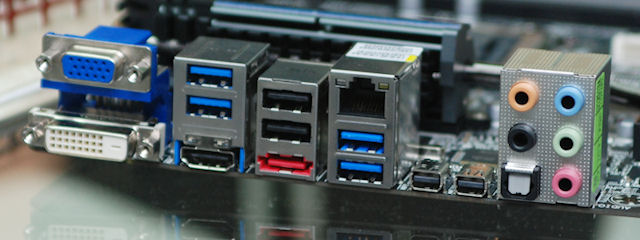

背板提供兩組 Thunderbolt 、 eSATA 、 USB3.0 、 DVI 、 HDMI 等接口

 GA-Z77X-UP5 TH

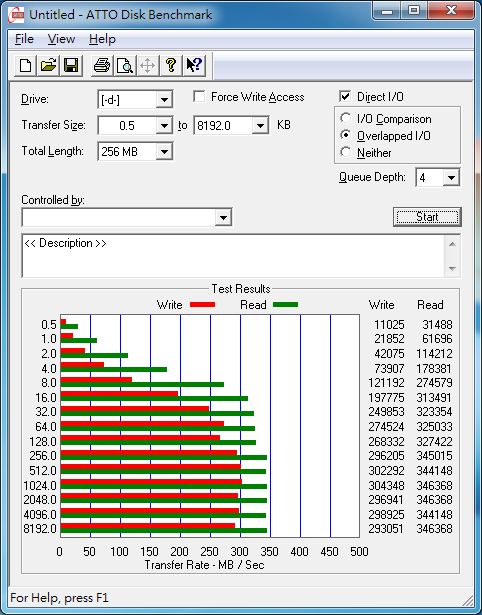

利用 LaCie 2Big 6TB Thunderbolt 外置硬碟連接 GA-Z77X-UP5 TH ,其讀寫速度達 346MB/s 和 293MB/s ,接近 LaCie 2Big 6TB 單隻最高讀寫速度,如採用菊花鏈連接多台 LaCie 2Big 6TB ,則可再一步把效能達至更高速度。



售價︰   待定   查詢﹕ +852 2753-1668 (Synnex)
詳細資料﹕http://www.gigabyte.hk/products/product-page.aspx?pid=4279#sp



編輯評語﹕

GIGABYTE GA-Z77X-UP5 TH 主機板加入了 Thunderbolt 介面,大幅加強了對儲存裝置的讀寫速度的提升空間,以及提供顯示輸出,而且配合菊花鏈更大幅提升容量,雖然目前 Thunderbolt 介面還未普及,但不少廠商已陸續推出有關對應產品。此外,主機板採用全新 Ultra Durable 5 技術,令主機板更加耐用。`

文: Xavier Ng/評測中心
