「Tahiti XT2」 性能再向上
AMD Radeon HD 7970 GHz Edition
文: Grove Yeung / 評測中心


NVIDIA 與 AMD 卡王之戰再度重燃。數月前 NVIDIA 成功以 GeForce GTX 680 奪去 Radeon HD 7970 效能王者寶座後, AMD 總結教訓痛定思痛,推出改良版 Tahiti XT2 核心,時脈緊貼競爭對手,新推出的 Radeon HD 7970 GHz Edition 以高時脈面世,又否重奪失落的核心效能王者寶座呢 !?



Sapphire Vapor-X HD 7970 GHz Edition 3G



 AMD Radeon HD 7970 GHz Edition

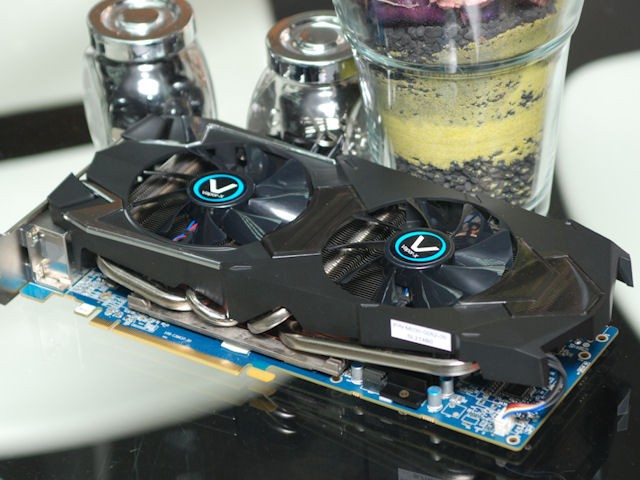

Sapphire Vapor-X HD 7970 GHz Edition 3G 是首個在香港市場發售的 Radeon HD 7970 GHz Edition 型號。它採用 Sapphire 自家的非公版設計,而且變化甚大,功能有別於此前 3 月時推出的 HD 7970 OC 版本,可說是集 Sapphire 總結這半年多以來對 Radeon HD 7970 經驗用心打造的產品。



Sapphire Vapor-X HD 7970 GHz Edition 分別推出 3GB GDDR5 及 6GB GDDR5 兩個版本,先登場的是 3GB GDDR5 版,隨後 Sapphire 會挑選體質優良的 6GB GDDR5 版本,以限量、最高級別的 TOXIC 預設超頻版本發售。



Vapor-X HD 7970 GHz Edition 繪圖卡採用編號為 「 215-0821065 」 的 「 Tahiti XT2 」 繪圖核心,配搭 3GHz GDDR5 記憶體,可說是標準的 Radeon HD 7970 GHz Edition 規格,工作時脈方面,原本 Sapphire 計劃預設超頻,但最終以 AMD 官方的 1GHz 出貨,留待玩家自行發掘更多超頻空間。另在記憶體方面,搭載了 12 顆 Hynix H5GQ2H24AFR 容量合共 3GB 的 GDDR5 記憶體顆粒,速度為 6GHz GDDR5 ,記憶體頻寬達到 288GB/s 。



 AMD Radeon HD 7970 GHz Edition
 AMD Radeon HD 7970 GHz Edition AMD Radeon HD 7970 GHz Edition

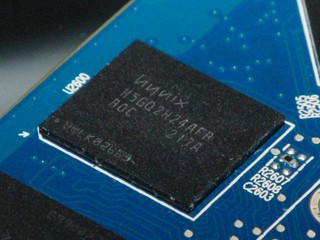

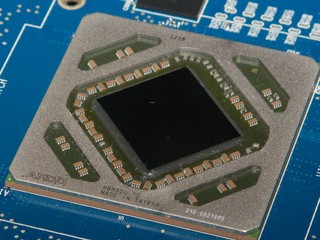

( 左 ) 採用編號 215-0821065 的「 Tahiti XT2 」 繪圖核心 ( 右 )Hynix H5G02H24AFR GDDR5 記憶體顆粒

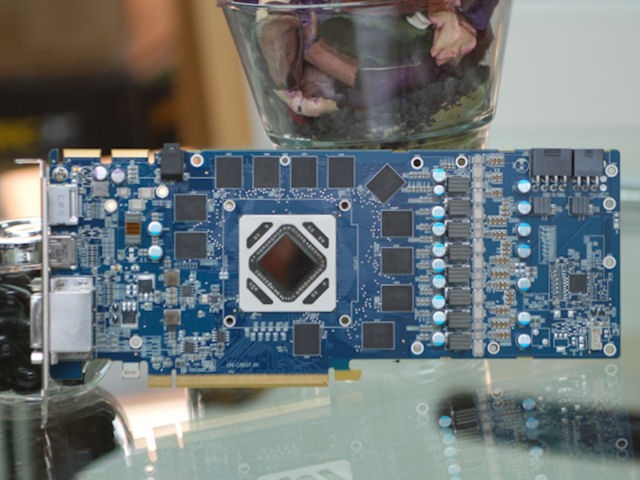

非公版設計的繪圖卡一般採用超越公版的用料,並加入各項特性功能, Sapphire Vapor-X HD 7970 GHz Edition 3G 採用了 12 層 PCB 的高規格以維持高頻時的穩定性能, PCB 編號為 「 109-C38637-00 」,供電方面採用了奢華的用料,核心供電部份採用 ChiL CHL8228G PWM 供電控制方案,採用 8 + 1 + 1 相供電設計,分別為 GPU VDDC 、 VDDC1 及 MVDD 供電, GPU VDDC 的每相電均由一枚 8510 Gate Driver 、 6725 + 6721 DirectFET 及 Double sided Black Diamond Choke 高成本輸出元件組成。據 Sapphire 實驗室測試結果比一般供電設計低 40°C 左右。在取電方面,繪圖卡採用標準的 8Pin + 6Pin PCI-E 設計,最高功耗為 PowerTune 時 250W 。



 AMD Radeon HD 7970 GHz Edition AMD Radeon HD 7970 GHz Edition

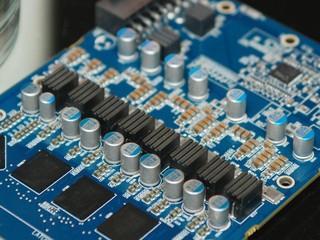

( 左 )GPU VDDC 採用 8 相電設計   ( 右 ) 印有 Sapphire logo 的 Double sided Black Diamond Choke



繪圖卡以 Vapo-X 作為繪圖卡的主題,可見廠商對於 Vapor-X 散熱系統的信心, Vapor-X 散熱系統是一個採用 3 Slot 設計的龐然大物,使用新版 Vapor-Chamber 設計,設有 2 根 6mm + 2 根 8mm 熱導管 + Finned 工藝加工的的鋁合金鰭片,散熱效能比前代產品高 10% ,並採用了 2 把 92mm 具防塵功能的 Dust Repelling Bearings ,可提供高達 100 CFM 排風量,而背面是黑色一體式 heat spreader ,有為記憶體散熱及保護 PCB 的作用,另有為供電元件提供專屬的散熱片等等。



Sapphire Vapor-X HD 7970 GHz Edi

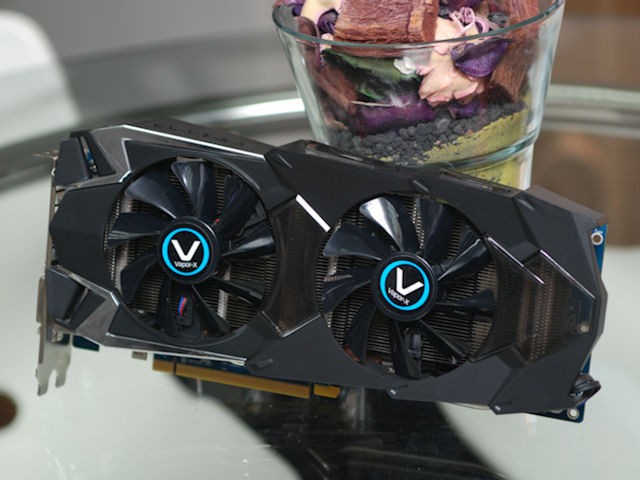

採用 2 把 92mm Dust Repelling Bearings 風扇,可提供高達 100CFM 的排風量。

 AMD Radeon HD 7970 GHz Edition

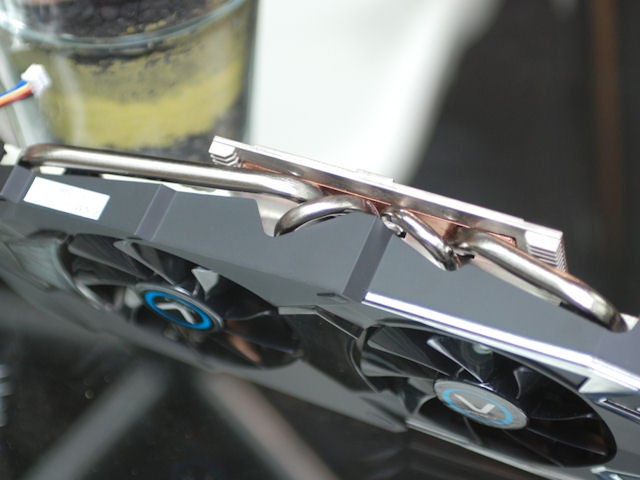

Vapor-Chamber 上設有 2 x 8cm + 2 x 6cm heatpipe 熱導管



輸出端子部份,在 Sapphire Vapor-X HD 7970 GHz Edition 比 HD 7970 OC 有很大的改變,放棄了 AMD 公版的 2 個 mini-DP 1.2 、 1 個 HDMI 1.4a 及 1 個 Dual-Link DVI-I 設計,改為 DisplayPort 、 HDMI 1.4a 、 Single-Link DVI-D 及 Dual-Link DVI-I 設計,更適合目前 mDP 顯示器數目少, DVI/HDMI 顯示器佔主流的情況。



 AMD Radeon HD 7970 GHz Edition

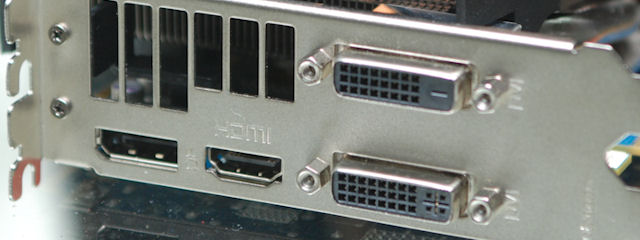

提供 DisplayPort 、 HDMI 1.4a 、 Single-Link DVI-D 及 Dual-Link DVI-I 介面
