2012-08-31
時脈再提升、IceQ X2散熱

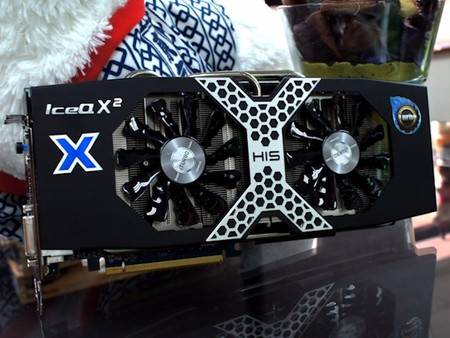

HIS HD7970 IceQX2 Turbo 繪圖卡
文: Austin Wu / 評測中心


HIS 早前針對高效能遊戲玩家市場,推出 HD7970 IceQ X2Turbo 繪圖卡,採用新一代 Tahiti XT2 核心,並預設超頻至 1180MHz 核心時脈及 GDDR5 1500MHz 記憶體時脈,配上 IceQ X2 雙風扇散熱器,令效能及散熱能力兩者兼備。





核心時脈預設超頻至 1180MHz



AMD HD7970 GHz 推出市面已一段時間,市面上亦有不少款式及型號, 其中 HIS HD7970 IceQ X2Turbo 採用 28nm 「 Tahiti XT2 」核心,內建 2048 個 Stream Processors 及 128 個 Texture Units ,繪圖卡核心時脈超頻至 1180MHz ,比 AMD 官方預設時脈 1050MHz 高出超過 10% ,令效能更進一步得到提升。



HD7970 XT2



記憶體方面, HIS HD7970 IceQ X2Turbo 搭載 12 顆 Hynix A5GQ2H24AFR GDDR5 記憶體顆粒,介面為 384Bit ,提供合共 3GB 容量及 288GB/s 記憶體頻寬,並以 GDDR5 1500MHz (DDR 6000MHz) 記憶體時脈運行。



繪圖卡利用兩組 8Pin 電源接口,內建 CHiL CHL8228G PWM 控制晶片,提供 8 相輸出後再分拆成 18 + 1 + 1 相供電設計,令電流平均分佈至其他相位,電源供應更穩定。 HD7970 IceQ X2Turbo 提供 1 組 DVI 及 HDMI 接口,另外亦設有 4 組 Mini Display Port ,能夠利用 AMD Eyefinity 技術提供最高 6 屏幕輸出。



HIS HD7970 XT2HIS HD7970 XT2

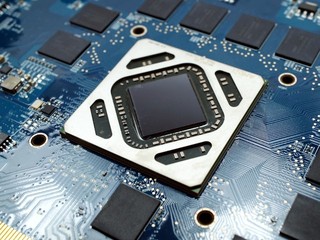

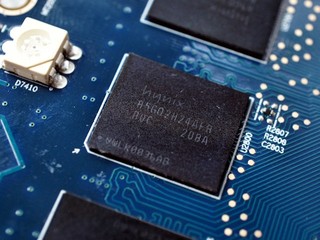

Tahiti XT2 核心及 Hynix 記憶體顆粒

HIS HD7970 XT2HIS HD7970 XT2

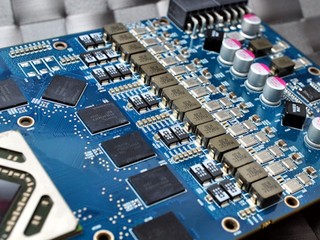

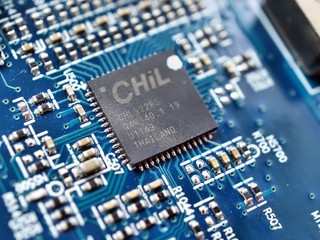

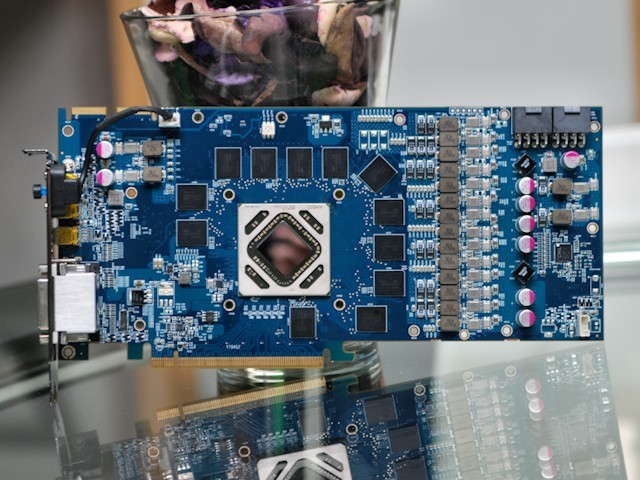

採用 CHiL PWM 控制晶片,提供 18 相供電



散熱器方面, HIS IceQ X2散熱器設有 3 條 6mm 及 2 條 8mm 鍍鎳銅導熱管,把核心熱力傳導至大面積鰭片,並利用 2 把 89mm 散熱風扇把熱力帶走。同時,散熱風扇經過特別設計,扇葉尾端設有波浪紋,能夠有效減低聲噪,即使全速運行時亦不會產生太大聲浪。



此外, PCB 設有不同的監控功能,繪圖卡中端位置設有一顆變色 LED 顯示燈,在不同轉速下會顯示出不同顏色,由最低速的綠色、青色、藍色、紫色、到最高轉速紅色,用家能夠直接估算風扇轉速及繪圖卡溫度。另外, PCB 背後亦有 4 顆 SMD LED 顯示燈,每顆分別代表繪圖卡正在閒置、運算中等情況,令用家一目了然,供電接口旁亦保留電壓測量點,能夠利用電錶實時量度出核心電壓、記憶體電壓等,對超頻用家來說十分實用。



HIS HD7970 XT2

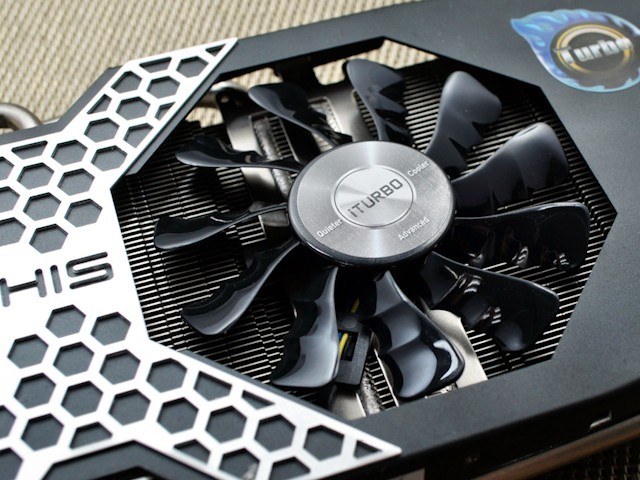

經過特別設計的 89mm 風扇

HIS HD7970 XT2HIS HD7970 XT2

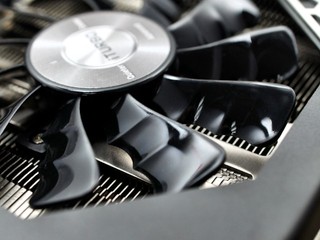

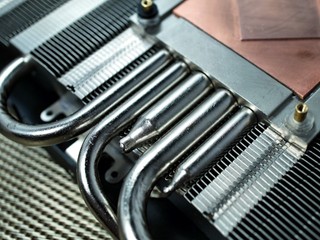

( 左 ) 扇葉經過特別設計能減低聲噪 ( 右 ) 利用 5 支銅導管傳熱

HIS HD7970 XT2HIS HD7970 XT2

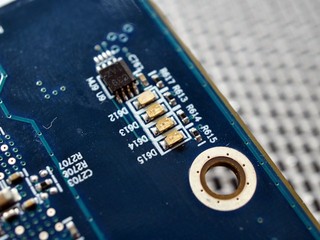

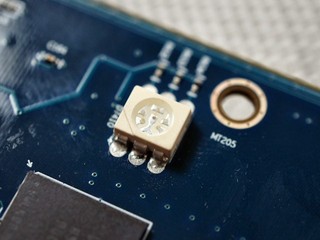

( 左 ) 顯示風扇轉速顯示燈   ( 右 ) 顯示繪圖卡狀態的顯示燈

HIS HD7970 XT2

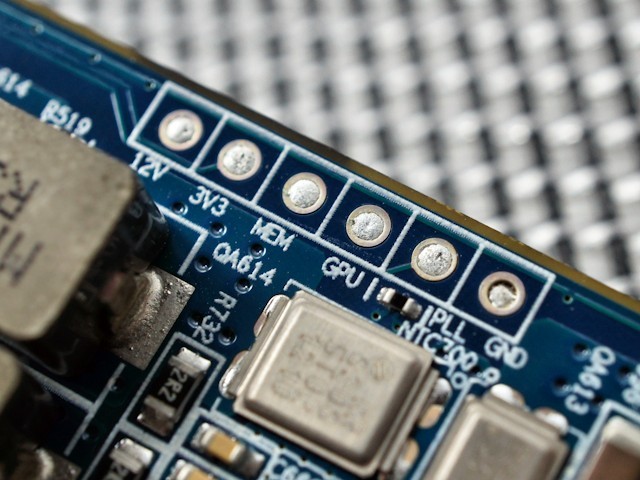

設有電壓測量點,方便超頻用家監控電壓



效能測試



HIS HD7970 IceQ X2Turbo 核心時脈比 AMD 官方預設高出超過 10% ,而在各項遊戲測試中,得出效能亦較官方 HD7970 GHz 繪圖卡高,溫度亦更低。在測試中亦嘗試再超頻至更高水平,最後能夠在風冷下以 1265MHz 核心時脈及 1800MHz 記憶體時脈順利運行 3DMARK11 遊戲測試,繪圖卡效能分數亦再高出 8% 。



HIS HD7970 XT2

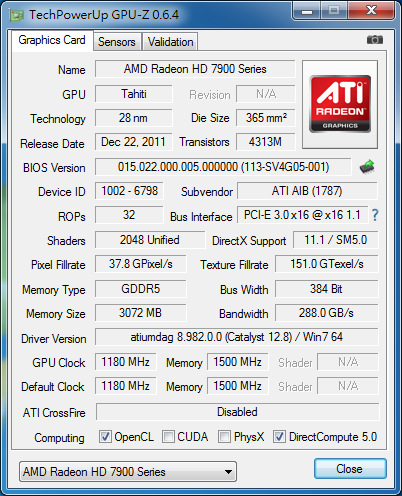

預設 1180MHz 核心時脈、 1500MHz 記憶體時脈

HIS HD7970 XT2

HIS HD7970 XT2

HIS HD7970 XT2

HIS HD7970 XT2

HIS HD7970 XT2

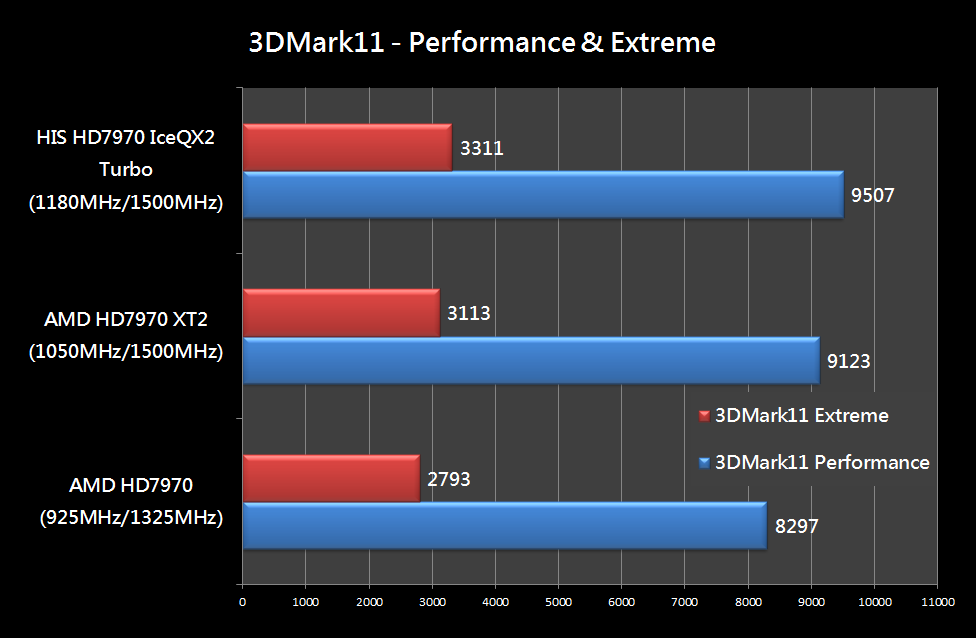

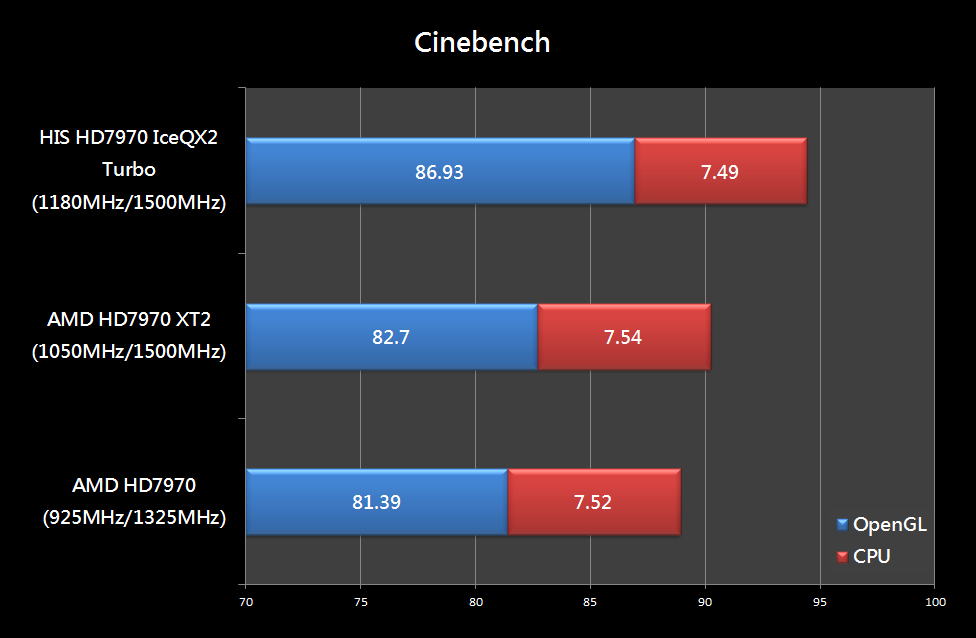

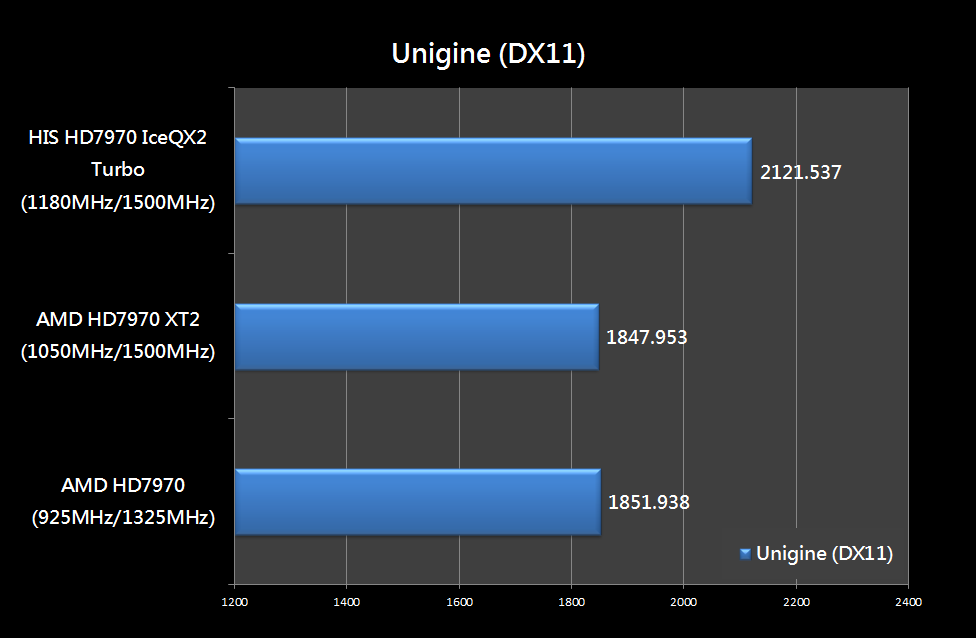

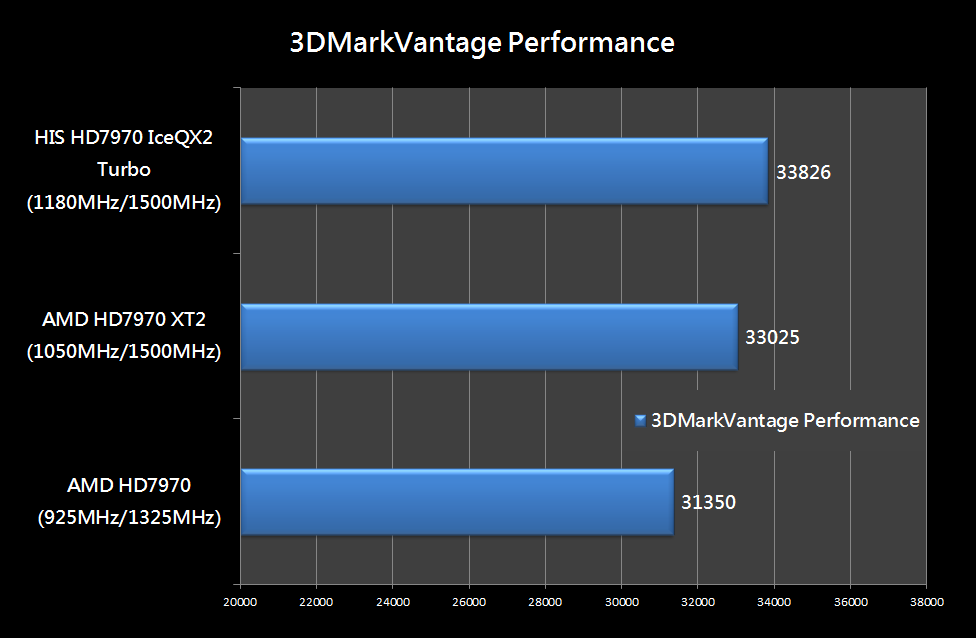

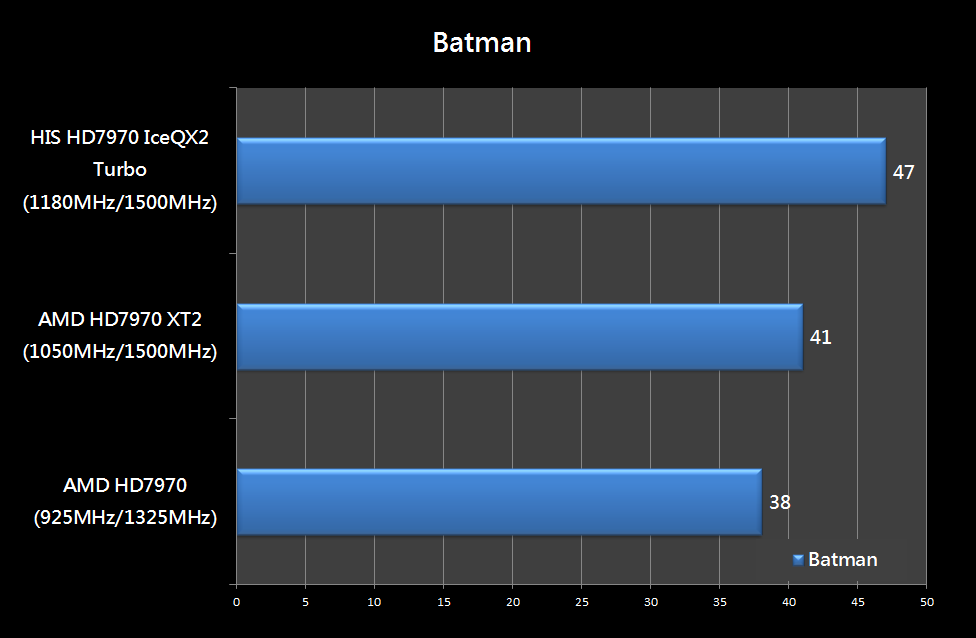

在不同遊戲效能測試中,整體效能比 AMD HD7970 XT2 更高

HIS HD7970 XT2

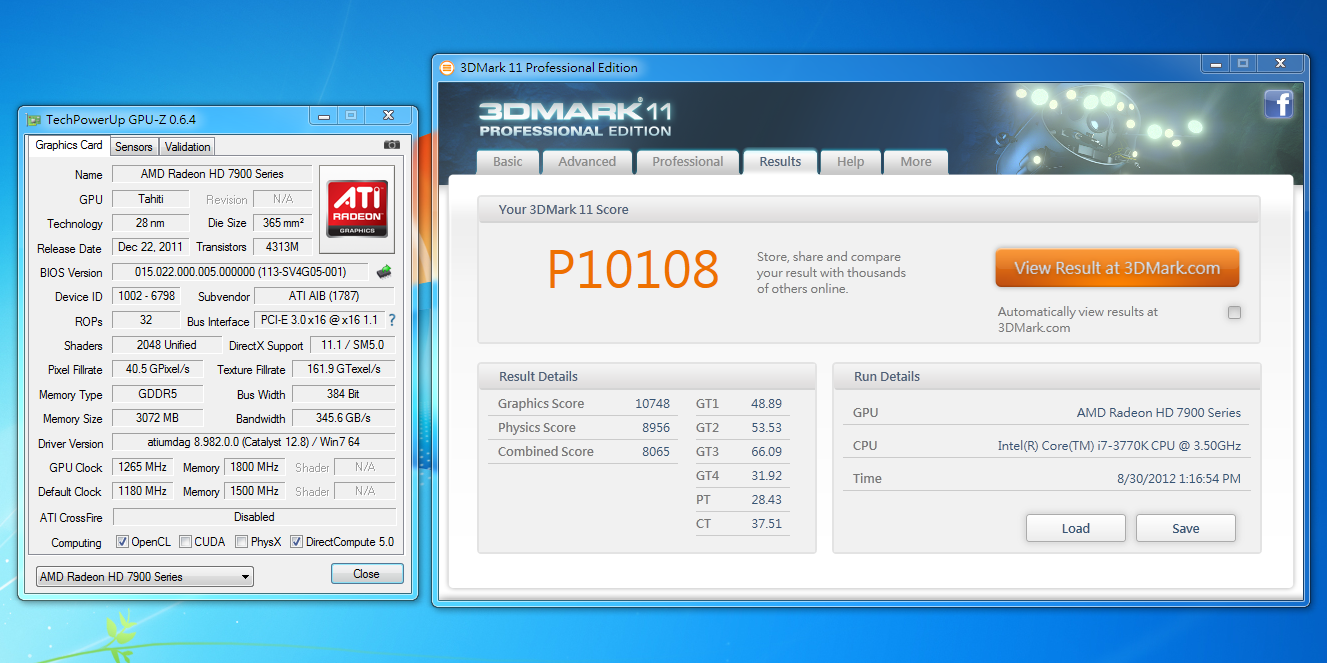

最後能夠超頻至 1265MHz 核心時脈、 1800MHz 記憶體時脈,並順利運行 3DMARK11



編輯評語



雖然 HIS HD7970 IceQ X2Turbo 外型及設計與上一代分別不大,但從核心及記憶體質量方面看得出比一代更有優良,能夠沿用上一代散熱器解決熱力問題,把核心時脈及記憶體時脈推得更高,令整張繪圖卡性價比提高。

文: Austin Wu/評測中心
