為終極超頻而生

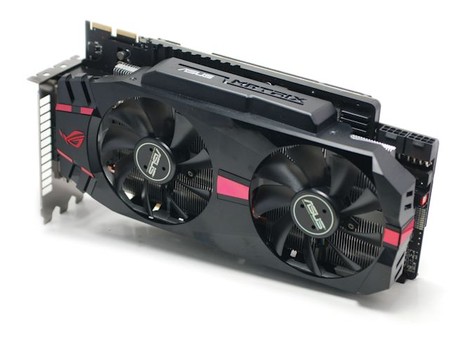

ASUS ROG MATRIX HD 7970
文: Spike Lam / 評測中心


ASUS 針對專業遊戲玩家及超頻玩家市場推出全新「 ROG MATRIX HD 7970 」繪圖卡,採用 DIGI+ VRM 晶片配搭 20 相位 Super Alloy 供電模組,及高效率 3 Slot 巨型散熱器設計,廠方同時加入大量針對超頻應用的功能,包括 TweakIt 硬體實時電壓控制、 TurboFan 100% 全速風扇按鈕及 VGA Hotwire 等終極超頻功能。



DIGI+ VRM 20 相位供電、 +56% Power Plane





ASUS 推出全新 ROG MATRIX HD 7970 繪圖卡,基於 AMD Tahiti XT2 繪圖核心,擁有 2048 個 Unified Shader 、 128 個 Texture Unit 及 32 個 ROP ,核心時脈為 1GHz Core 、 1.05GHz Turbo ,擁有 384Bit 記憶體介面並配置了 3GB GDDR5 繪圖記憶體,記憶體時脈預設超頻至 1.65GHz DDR , ASUS 另推出了 Platinum 版本,時脈進一步提升至 1.05GHz Core 、 1.1GHz Turbo 。



顯示輸出方面,卡上擁有 4 組原生 DisplayPort 輸出端子、 1 組 Dual-link DVI 及 1 組 Single-link DVI 輸出端子,最高支援 6 屏顯示輸出,支援最高 2560 x 1600 解析度,附連一組 DVI to HDMI 轉接器提供 HDMI 輸出功能。



Matrix

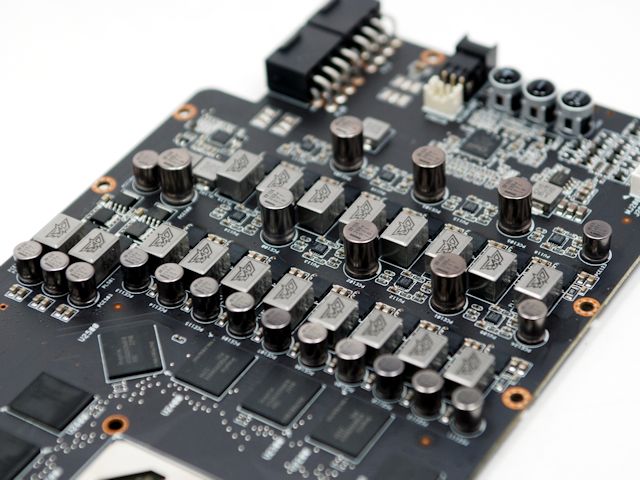

DIGI+ VRM 20 相超合金電感配搭系 Nichicon GT 固態電容

為提高超頻穩定性﹐ ROG MATRIX HD 7970 繪圖卡針對供電設計作出大幅改良, DIGI+ VRM 20 相超合金電感配搭系 Nichicon GT 固態電容,不僅壽命較提升 5X 並減少 20% 廢熱,最佳運作溫度亦比一般 -55oC ~ 105oC ,擴闊至 -75oC ~ 125oC ,有助提升產品的穩定性。

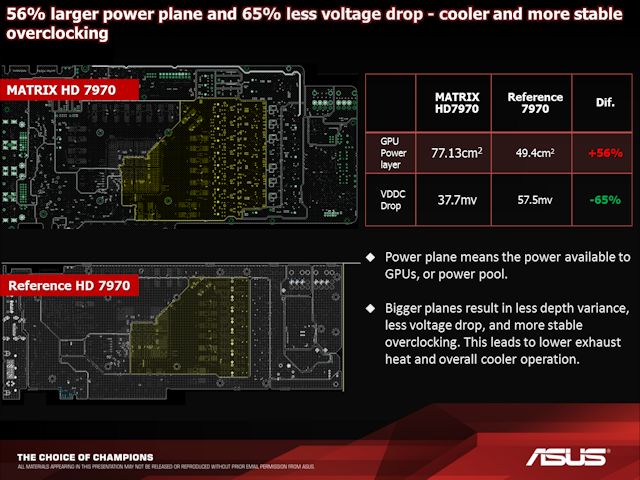

非公板 PCB 設計相較公板,其 GPU Power Layer 由 49.4cm2提升至 77.1cm2,相對公板 PCB 的 VDDC Drop 約為 57.5mv , ROG MATRIX HD 7970 的 PCB 設計降低至僅 37.7mv VDDC Drop ,較低的電壓下降代表電阻較低,減少廢熱的出現並有效提升超頻穩定性。



Matrix
非公版 PCB 設計大幅減少 vDrop 並有效減少廢熱



7970

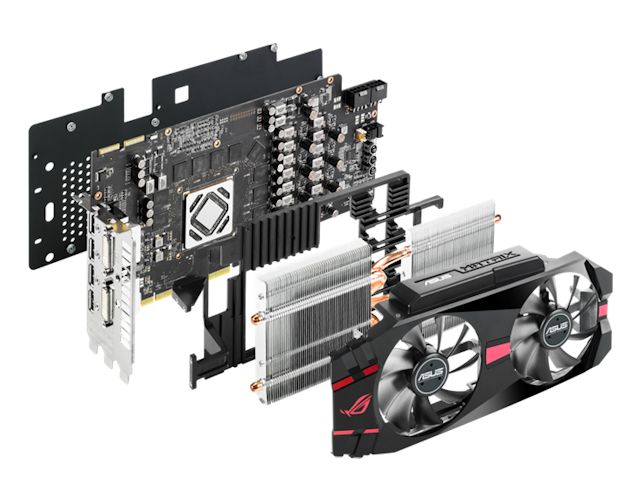

 ASUS DirectCU II 散熱器, 3 Slot 設計 6 支 Heatpipe 配搭 2 組 10cm 風扇



ROG MATRIX HD 7970 繪圖卡採用 3 Slot 巨型散熱器設計, 5 根加厚銅導熱管把熱力傳導至鋁鰭片上 ,兩組 10cm 散熱風扇,相較公版散熱聲噪低 14dB ,為提升 PCB 剛性加入金屬強化框架,同時亦為 PCB 上的元件提供散熱。



Matrix

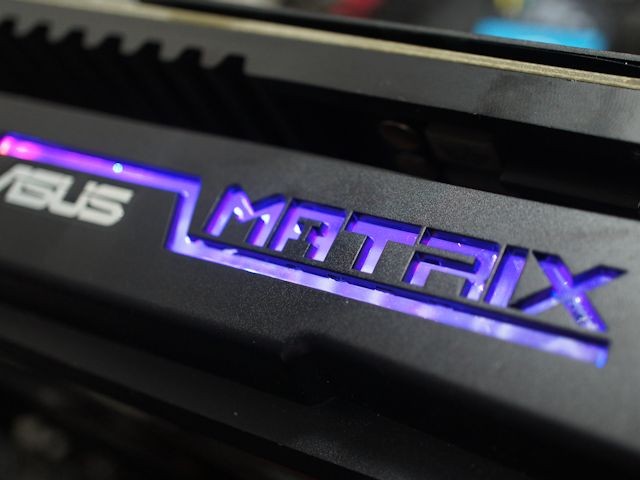

「 Loading Indicator 」燈管



散熱器上方設有「 Loading Indicator 」燈管,以不同顏色顯示 GPU 的工作負載,在 Idle 下將顯示為綠色,當 GPU 負載上升將會由藍色續漸轉為紫色,當 GPU 接近完全負載則會變成紅色,讓用家了解 GPU 的工作狀況,並設有「 Save Mode 」按鈕當遇上超頻失敗時將會自動設回預設值。



為了方便超頻玩家進行風冷極限超頻,繪圖卡上設有「 Turbo Fan 」按鍵,玩家只需按下便不需使用軟體,直接把散熱器風扇將會由自動調速轉至 100% 全速,迅速提升散熱器的冷卻能力。



Matrix

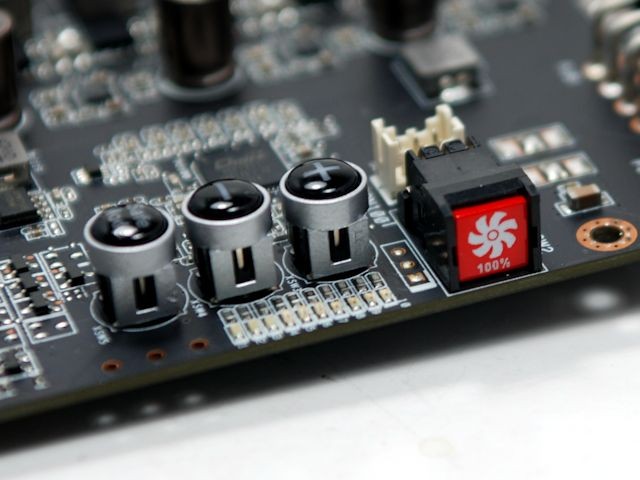

左邊為 Save Mode 按鈕、紅色為 Turbo Fan 按鈕
