2012-11-12
更高時脈、8核心不鎖頻
全新AMD FX-8350 Piledriver處理器登場
文: Grove Yeung / 評測中心


雖然 Intel Ivy Bridge 處理器以出色的性能牢牢控制了中高價市場,而 AMD 則已把業務發展重點放在整合 GPU 的 APU 處理器上,不過為針對需要高效能的 AMD 用戶,在 Piledriver 架構的 Trinity APU 推出後, 隨即推出不含 GPU 的 Piledriver 架構 FX 處理器,以「 Higher Frequency, Unlocked, More Cores at every price points 」作為賣點,為 AMD 用家帶來升級機會。



製程不變性下的奇跡 Piledriver 性能提升 15%

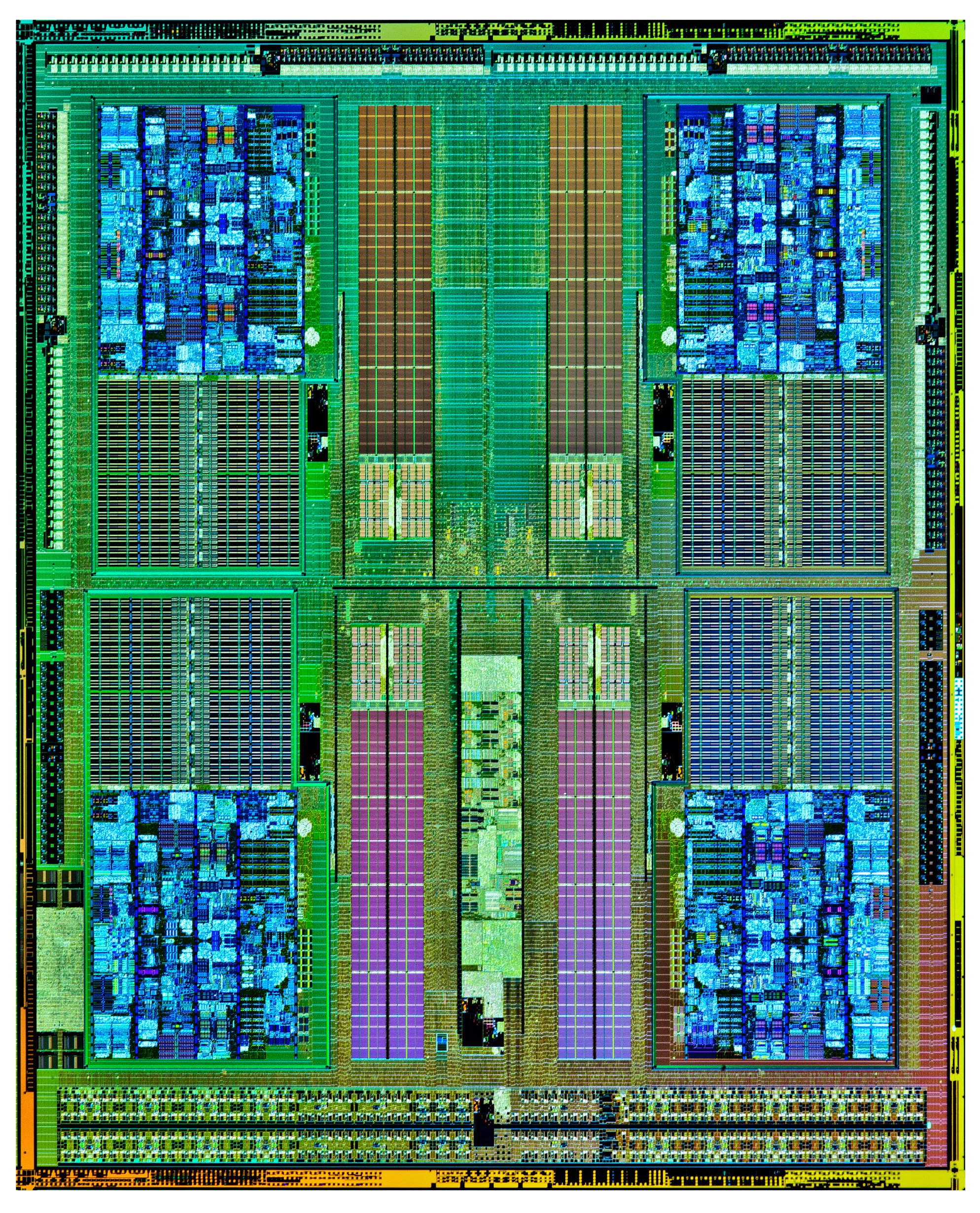

AMD FX-8350



Piledriver 作為第二代產品, AMD 計劃是把它作為成熟版 Bulldozer 核心,適用於 Desktop 、 Mobile 、 Workstation/Server 市場,所以改良的重點在功耗及提升 IPC(Instruction Per Clock) 上,計劃提升 10-15% 的效能。



上一代 Bulldozer 提供 Desktop 中最多的 8 核心設計,令 Bulldozer 晶片較 (315mm2) 同期的 Sandy Bridge (216 mm2) 大 ,僅比 Sandy Bridge-E (435mm2) 小。在 Piledriver 未改用 22nm 工藝前,增加核心數目只會大大增加功耗,令每個核心工作時脈需要降低,未必是最有效的方法,所以 Piledriver 架構把節省的 TDP 用作提升時脈,從 FX-8150 時的 3.6GHz 提升至今代 FX-8350 的 4.0GHz Base Frequency ,而在 Turbo Mode 方面, FX-8350 不需要水冷即可以 4.2GHz 工作,而 FX-8150 則需要有賴水冷等特別散熱才可在 4.2GHz 工作,一般為 3.9GHz ,表現大幅提升。



無獨有偶的是, Intel Core i7 3960X Extreme 沒有用盡 Sandy Bridge-E 核心可以提供的 8 核心以至 10 核心的設計,維持 6 核心 12 線程但改為提升時脈的做法,當中便考慮到功耗散加的問題,加上現時軟件未能發揮 8 核心的優勢,不比提升時脈以增加效能理想。



AMD FX-8350

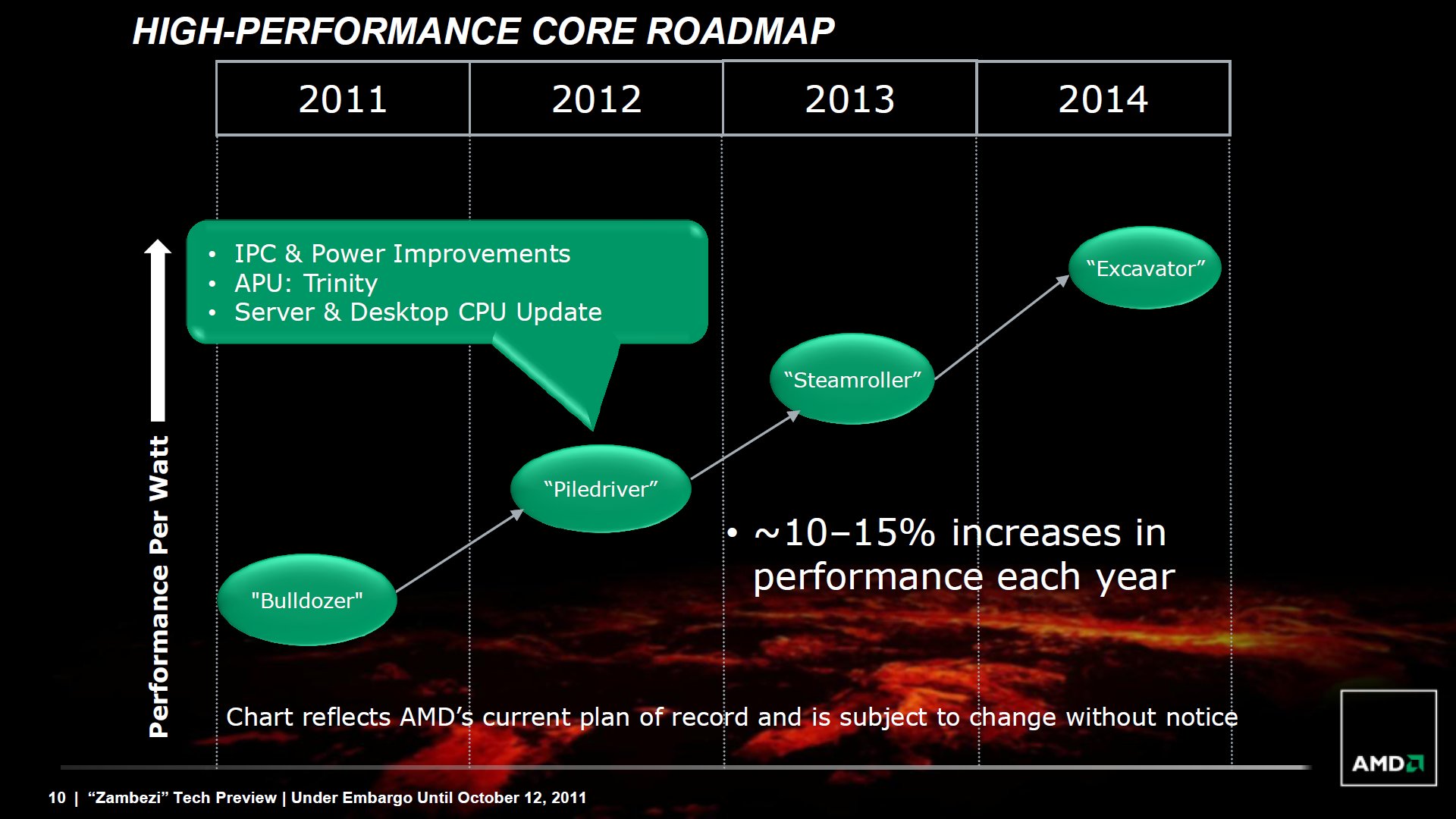

早在 Bulldozer 推出時, AMD 已計劃規劃了隨後的三代產品 --Piledriver, Steamroller 及 Excavator



繼續改良分支預測與 Cache 架構、新增指令集功能





AMD FX-8350

Piledriver 在分支預測與 Cache 架構作出多項改進



Bulldozer 繼續在分支預測及 Cache 架構的改進,達到提升 CPU IPC 性能的效果, Piledriver 改進 Branch Prediction 功能及 Cache 架構,對 L1 BTB 、 L2 BTB 及 Prediction Queue 作出優化。而在 x86 Decoders 方面, Piledriver 維持在 4-way 解碼,但新增了 FMA3 及 F16C 兩條指令。



FMA3 是 Intel 版的 FMA (Fused Multiply / Add extensions) 指令,功能與 AMD FMA4 相似,預計將在 Intel 下一代 Haswell 架構中提供。而 F16C (Half Precision Float Conversions) 在 Ivy Bridge 晶片已經加入, Piledriver 加入此指令實現了 AMD 、 Intel 指令集上的統一。



隨下是改進了的 Int. Scheduler 及 60 Entry FP Scheduler ,下有加大 Load Queue 容量的 Load/Store Unit ,可改進 Store 到 Load Forwarding 及 lock performance 等。另外是容量倍增的 L1 TLB , TLB (Translation Look-a-side Buffer) 的作用是儲存記憶體頁面的地址,更高的容量有助儲存更多數據的記憶體頁面地址,加快 CPU 尋址的效率, Piledriver 還加強指令執行單元的速度,如優化 INT/FP divide , SYSCALL 及 SYSRET 指令的處理能力,在 L2 Cache 方面,加強了 Hardware Prefetcher ,優化 Page translation reload ,以及改進 L2 Cache 工作效率等等。



對於 Piledriver 的 CPU-NB 功能,基本上沿用了 Bulldozer 的設計,如 CPU-NB 仍然為 2.2GHz ( 高階型號 ) 及 2GHz ( 一般型號 ) ,原生支援最高 Dual Channel DDR3-1866 記憶體,而 I/O 是用 HyperTransport ,速度為 4GT/s ,並未有突出改變。





AMD FX-8350

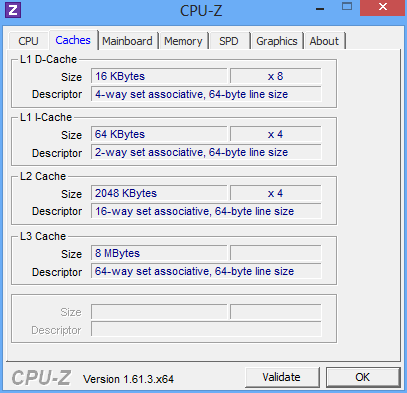

Piledriver 的 L1 Cache 、 L2 Cache 容量沒有改變

AMD FX-8350

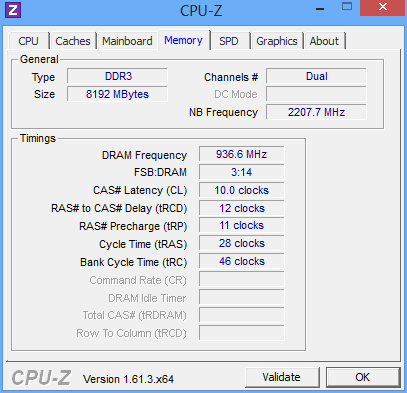

Piledriver 的 CPU-NB Frequency 仍然為 2.2GHz

AMD FX-8350

AMD 承認 Piledriver 要在多線程時才能發揮最大效能



 IstanbulBulldozerPiledriverSandy BridgeSandy Bridge-EIvy Bridge
ArchitectureK10.5 StarsZambeziVisheraSandy BridgeSandy Bridge-EIvy Bridge
Flagship Model11000TFX-8150FX-8350i7-2700Ki7-3960Xi7-3770K
Process Technology45nm SOI, Immersion Lithography32nm HKMG, SOI, Immersion Lithography32nm HKMG, SOI, Immersion Lithography32nm HKMG32nm HKMG22nm Tri-Gate
Transistors0.904 Billion1.2 Billion1.2 Billion1.16 Billion2.27 Billion1.4 Billion
Die Size346mm2315mm2315mm2216mm2435mm2160mm2
PackageAM3AM3+AM3+LGA1155LGA2011LGA1155
CPU Core/Thread6C6T8C8T8C8T4C8T6C12T4C8T
CPU Clock (Max.)3.3GHz3.6GHz4.0GHz3.5GHz3.3GHz3.5GHz
L1 Cache64KB I + 64KB D16KB I + 64KB D(Share by 2 Core)16KB I + 64KB D(Share by 2 Core)32KB I + 32KB D32KB I + 32KB D32KB I + 32KB D
L2 Cache512KB Per Core1MB Per Core1MB Per Core256KB Per Core256KB Per Core256KB Per Core
L3 Cache (Max.)6MB8MB8MB8MB15MB8MB
x86 Decoder34(Share by 2 Core)4(Share by 2 Core)444
Advanced ISASSE4aSSSE3, SSE4.1/2, AES, AVX, FMA4, XOPSSSE3, SSE4.1/2, AES, AVX, FMA3/4, XOP, F16CSSSE3, SSE4.1/2, AES, AVXSSSE3, SSE4.1/2, AES, AVXSSSE3, SSE4.1/2, AES, AVX, F16C
Unlocked Version AvailableYesYesYesYesYesYes
Turbo Clock (Max.)3.7GHz3.9GHz (4.2GHz @special case)4.2GHz3.9GHz3.9GHz3.9GHz
IMC SupportDDR3-1333 2CHDDR3-1866 2CHDDR3-1866 2CHDDR3-1333 2CHDDR3-1600 4CHDDR3-1600 2CH
TDP (Max.)125W125W125W95W130W77W
I/O4GT/s HT4GT/s HT4GT/s HT5GT/s DMI5GT/s DMI5GT/s DMI
Offical PriceUS$194US$183US$195US$332 (Tray), US$342 (Box)US$999 (Tray), US$1059 (Box)US$332 (Tray), US$342 (Box)
