2012-11-20
進軍中階用戶市場
FSP RAIDER 系列電源供應器
文: Austin Wu / 評測中心


FSP 電源器對一眾電腦玩家並不陌生,當中有部份高階型號電源器更獲得不少人推薦,而 FSP 早前推出的   RAIDER 系列電源器,提供由 450W ~ 750W 功率型號選擇,而且獲 80PLUS BRONZE 認證,為主流級用戶提供穩定又合適的電源供應,並拓展高階以外的電源器市場。



針對主流用戶市場、 80PLUS BRONZE 認證



FSP RAIDER



電源器在一部電腦主機內是不可缺少,穩定的電源供應亦能夠為電腦其他組件提高壽命,而現時市面上電源供應器品牌多不勝數,種類繁多。 FSP GROUP 自 1993 年來一直為其電源器品牌努力爭取成果,至今已成為全球第五大電源供應器大廠,深受電腦用家歡迎。

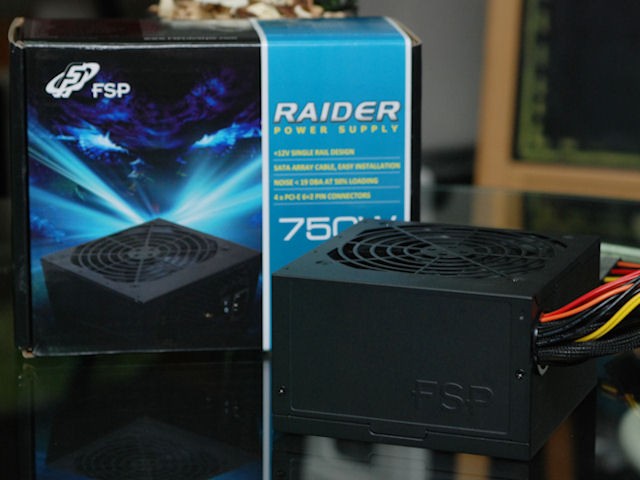

FSP 早前推出   RAIDER 系列電源器,設有 450W 、 550W 、 650W 及 750W 型號選擇,電源器以黑化外殼設計,方便配合現時黑化內籠機箱使用。四種型號電源器大小均為 150 x 140 x 86mm ,適合一般用作安裝 ATX 電源器機箱安裝使用,電源器設有一把 120mm 散熱風扇協助帶走熱力,背部以蜂巢網式設計,一方面能夠保持通風,另一方面又能夠減低風切聲,讓用家打造靜音電腦平台。



現時大部份電源器均獲得不同級數的 80PLUS 認證,而 RAIDER 亦不例外,雖然電源器外殼及包裝盒並沒有任何 80PLUS 認證圖徽,但其實 RAIDER 系列電源器已備有 80PLUS BRONZE 認證,代表在 20% 及 100% 負載下提供 82% 轉換率,在 50% 負載下提供 85% 轉換率。



為減輕成本,電源器並沒有採用任何模組化設計, 450W 型號提供 5 個 SATA 電源接口及 2 個 PCI-E 6+2 Pin 電源接口, 550W 及 650W 則提供 5 個 SATA 電源接口及 2 個 PCI-E 6+2 Pin 電源接口, 750W 提供 9 個 SATA 電源接口及 4 個 PCI-E 6+2 Pin 電源接口。所有型號均備有 3 組硬碟機用的 4 Pin 接口, CPU 供電、主機板 24Pin 及 PCI-E 電源等設有蛇網包裹,防止用家走線時令表面受到破壞。



RAIDER

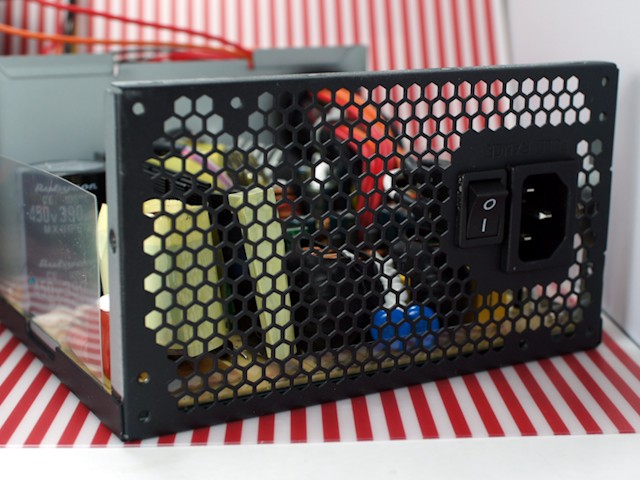

背部採用蜂巢網式設計,減少風切聲之餘又保持通風能力

RAIDERRAIDER

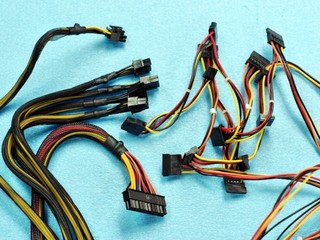

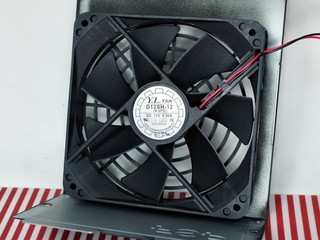

( 左 ) 設有一把 120mm 散熱風扇 (  右 ) CPU 、主機板、 PCI-E 供電接線設有蛇網保護

RAIDER

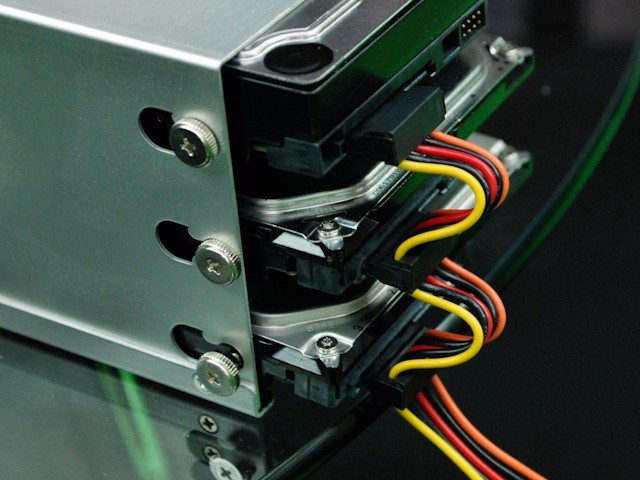

每節 SATA 接口相隔 50mm 、不會有多餘線材外露

RAIDER

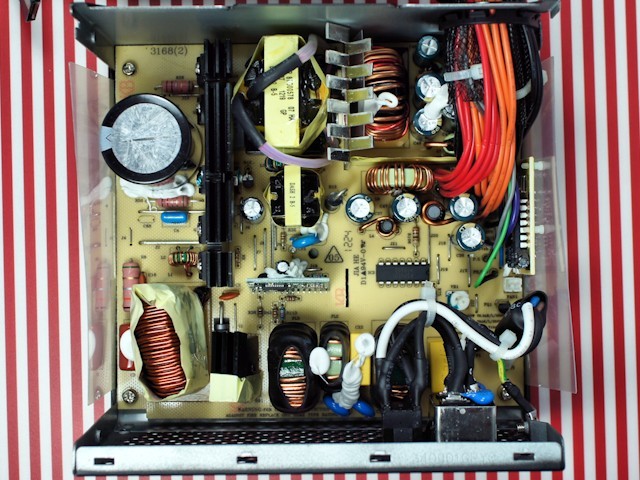

電源器內部結構簡潔,轉換效率提升間接減低散熱片數量



電源器內部設計簡潔,並沒有太多複雜設計,輸入電源接口設有兩顆 Y 電容及 X 電容作保護,電源流經整流晶片,並有一顆 Rubycon 450V 390uF 日系電容作過濾。現時大部電源器均會利用 Switching 切換方式進行降壓,減少熱能及提高效率, RAIDER 電源器利用 SPA17N80C3 MOSFET 進行降壓,最高能夠讓 17A 電流通過,旁邊亦有另一顆 FQPF3N80C 作第二重降壓,把電力降壓至適當水平後,電源器利用另一組 PWM 控制器 FSP6600D 進行調整,準備下一項工序。



現時大部份電源器均會把電壓降至 +12 V ,再逐級降至 +5V 及 +3.3V , RAIDER 利用兩顆 IPP057N06N 三極管進行降壓至 +12V ,室溫下每顆三極管最高能夠提供 180A ,兩顆合共超過 300A 電流。其他電壓則靠另一組 STD95N3LLH6 三極管負責,最高能夠提供 80A 輸出。電源器除了提供穩定電源外,亦設有多種保護機制,如超壓保護 OVP 、過流保護 OCP 、高溫保護 OTP 等等。



RAIDERRAIDER

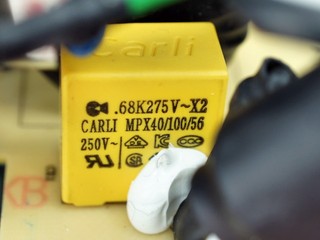

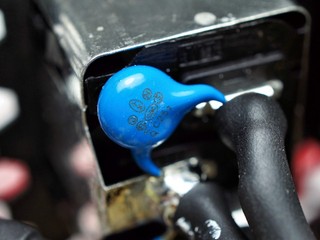

( 左 ) 接在 L 、 N 和水線之間的 Y 電容 ( 右 ) 並接在 L 、 N 的 X 電容

RAIDER

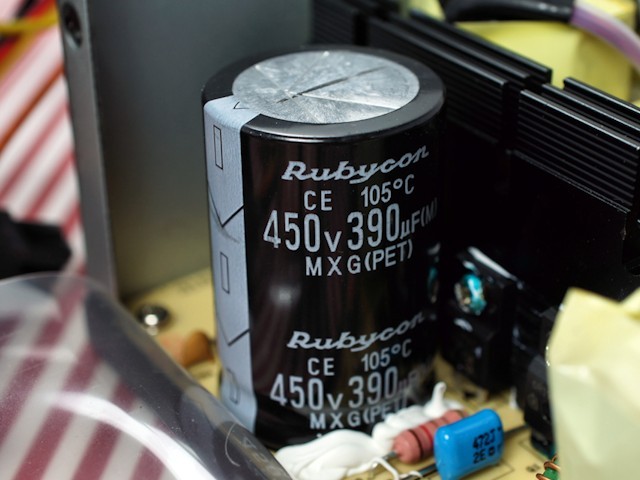

450V 390uF 日系 Rubycon 電容

RAIDERRAIDER

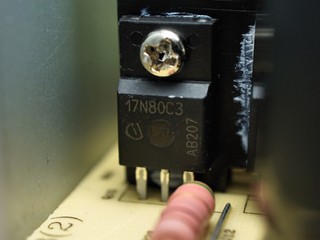

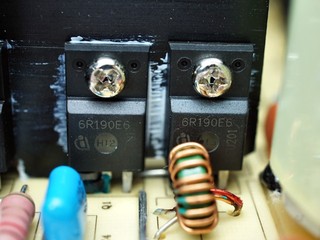

( 左 ) 17N80C3 切換式變壓元件 ( 右 ) 6R190E6 主動式功率校正器、令電源器能夠以較高效率進行變壓

RAIDERRAIDER

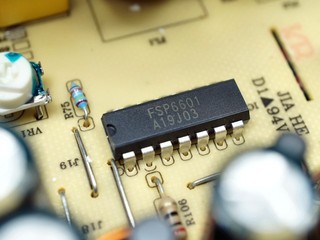

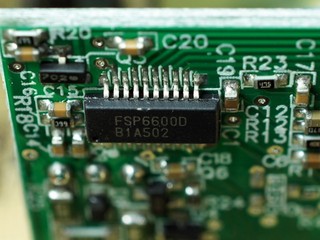

( 左 ) FSP6600D PFC 及 PWM 控制器 ( 右 ) FSP6601 負責同步整流控制工序

效能參考

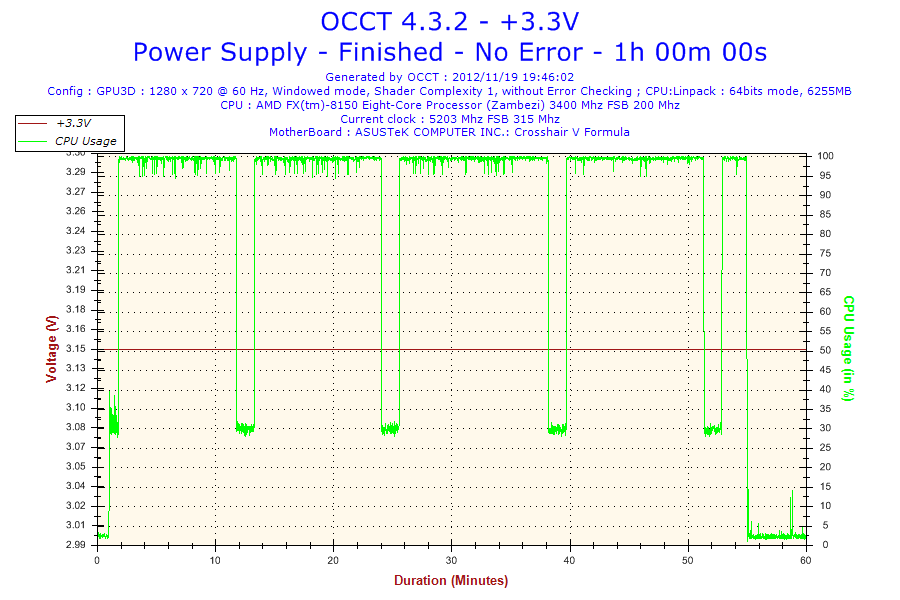

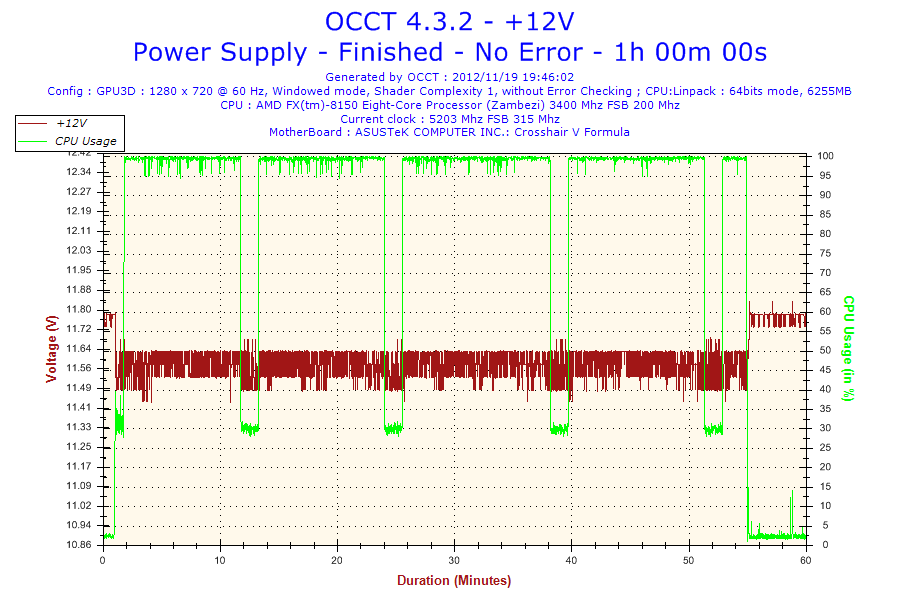

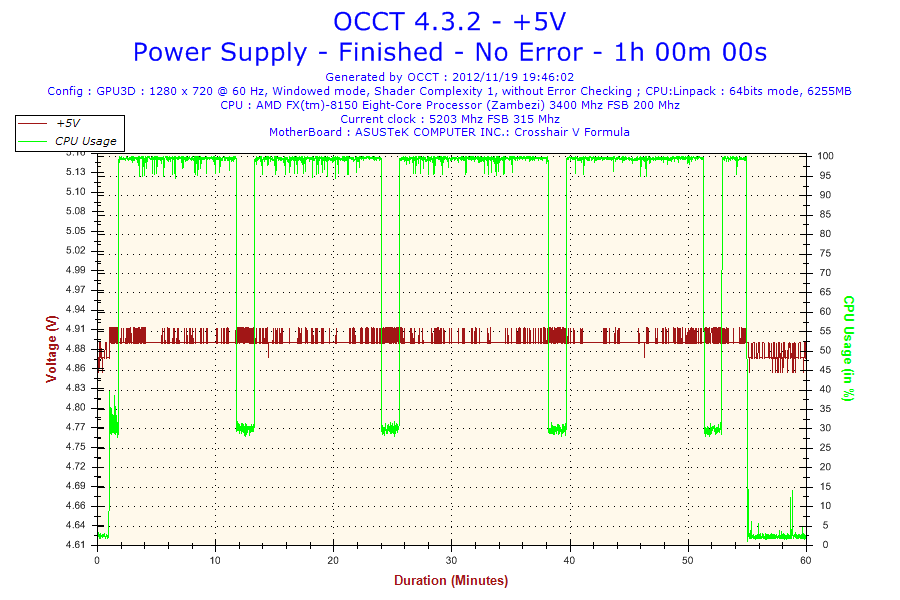

編輯部是次取得 FSP RAIDER 750W 作測試,利用 FX-8150 及 NVIDIA GTX 680  平台作試驗,利用 OCCT 4.3.2 進行穩定性測試。測試過程達一個小時,而從分析數據可得知在平台由靜止到滿載時電壓供應的起伏,而在一個小時的測試中, +3.3V 輸出一直保持穩定,並沒有任何起伏跳動。 +5V 就在 4.89V 至 4.91V 之間微微跳動, +12V 就在 11.49V 至 11.64V 之間跳動,跳動幅度不算太大,而整個過程中亦沒有任何明顯電壓上升及下降,質量令人滿意。



RAIDER

RAIDER

RAIDER



售價: $429(450W)   、 $499(550W ) 、 $579 (650W) 、 $649 (750W )

詳情: Altech Computer  http://www.altech.com.hk

             FSP  http://www.fsplifestyle.com/series.php?LID=1&SID=248



編輯評語



FSP 能夠成為全球五大電源生產商之一,其產品質量是其中一大重要因素,一向針對高效能或高階用家的 FSP 雖然在今次推出的 RAIDER 系列中設計較為平實,只配備一般常見元素如 80PLUS 認證等,但相信以 FSP 多年的品牌及口碑, RAIDER 系列仍然能夠獲得中階用家作一番新嘗試。



文: Austin Wu/評測中心
