體積細小、功能強大
GIGABYTE H77N-WIFI 主機板
文: Austin Wu / 評測中心


由於體積比一般電腦平台迷你,而功能上亦與一般主機板無異,因此 ITX 平台逐漸受玩家留意及選用,也讓 ITX 組裝平台近年大受歡迎。為針對此市場, GIGABYTE 推出 H77N-WIFI 主機板,除了內建 USB 3.0 、 SATA 3.0 等常見功能外,更支援 Intel WiDi 無線顯示技術,功能比一般 ITX 甚至 ATX 主機板更優勝。



選用 H77 晶片組、同樣足夠應負有餘



H77N-WIFI



在 ITX 主機板初推出期,受產品售價偏高,加上體積細小使功能上比一般主機板省略,使當時普及程度受到限制。直至近期 ,隨廠商為 ITX 規格主機加不斷加入更多功能,加上原有技術亦更加成熟,令 ITX 主機板整體功能可以媲得上標準 ATX 平台,而且價格也開始回落,加上體積細小、功能全面,讓 ITX 主機板開始被一眾用家留意以及選用。



GIGABYTE 推出 H77N-WIFI 主機板,注入大量實用功能,讓用家打造迷你多功能平台,採用標准 ITX 設計,尺寸為 170 x 170 mm ,選用 Intel H77 晶片組,支援 LGA 1155 針位處理器。主機板內置 2 組 DDR3 記憶體插槽,支援單條 8GB 記憶體及 DDR3 - 1600 / 1333 / 1066 / 800 頻寬,以及能夠採用 Intel Extreme Memory Profile X.M.P 技術,雖然主機板體積細少,但仍保留採用 4 + 1 相供電以及全固態電容設計,務求為處理器及記憶體提供最穩定供電。



主機板提供 2 個 HDMI 輸出和 1 個 DVI 顯示輸出端子,可為整合式處理器提供影像輸出,而且 2 個 HDMI 更方便用家進行 Dual Mon 時使用。同時,主機板也提供一組 PCIE 3.0 x16 接槽,能夠以全速 x16 頻寬運作,用家可因應需要加裝繪圖卡或電視接收卡等設備。



設有 2 個 SATA 6Gbps 及 2 個 SATA 3Gbps 接口,支援 RAID 0 、 1 、 5 、 10 硬碟陣列,兩種速度傳輸介面分別以白色及黑色作為區分,亦提供 4 組 USB 3.0 及 6 組 USB 2.0 接口,足以供應用家連接大部份外置設備,並保留 USB 「 On Off Charge 」功能,即使電腦平台在 S5 關機狀下仍然能夠提供高電流輸出,為手機、平板電腦等裝置充電。



H77N-WIFIH77N-WIFI

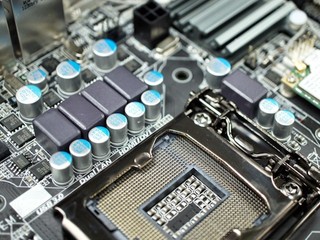

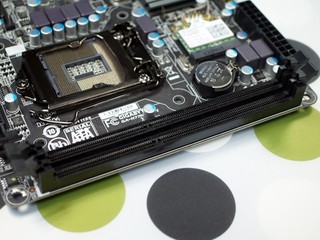

( 左 ) 採用 4 相處理器及 1 相記憶體控制器供電設計 ( 右 ) 主機板設有 2 組 DDR3 接槽

H77N-WIFIH77N-WIFI

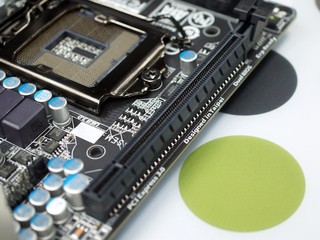

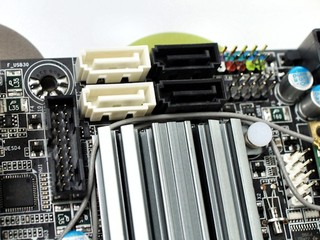

( 左 ) 提供 1 條 PCIE 3.0 x16 接槽 ( 右 ) 提供 2 個 SATA 6 Gbps 和 2 個   SATA 3Gbps 接口



此外,主機板採用 Realtek ALC892 晶片,設有 5 組 3.5mm 接口及一網 S/PDIF 接口,最高能夠提供 7.1 聲道輸出。網絡功能方面,內建 2 顆 Realtek RTL8111L 晶片,提供 2 組 1000Mbps 網絡連接埠,方便同時連接不同內聯網絡或作分享用途。同時,主機板還設有一組 Mini PCI-E 接口,並預建無線網絡介面卡,網絡卡採用 Intel Centrino Wireless-N 2230 ,同時提供多種不同類型訊號收發,包括: Wi-Fi 802.11 b/g/n 2.4GHz (2T2R) 、藍芽 4.0 傳輸 及 Wi-Fi Direct 功能。



主機板更支援 Intel WiDi 無線顯示技術及 Intel My WiFi Dashboard 功能,透過 Intel WiDi 無線顯示技術能夠配合相容顯示裝置或 WiDi 接收器,利用無線進行畫面傳送,十分適合用作家庭影音分享或辦公室等地使用,省略連接視訊線的煩惱,而 Intel My Wifi Dashborad 功能是利用自身電腦平台,與其他電腦進行檔案傳送、 AP 分享等功能,無需利用任何無線路由器造熱點,十分方便。



H77N-WIFIH77N-WIFI

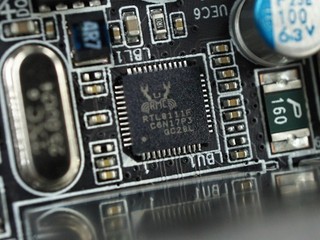

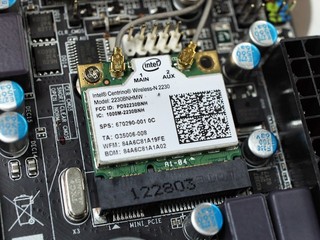

( 左 ) 主機板採用 2 顆 RTL8111F 晶片 ( 右 ) Intel Centrino Wireless-N 2230 提供 Wi-Fi 、 藍芽無線收發

H77N-WIFIH77N-WIFI

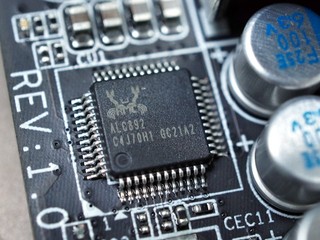

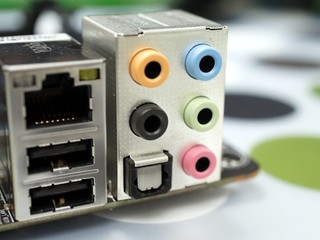

( 左 ) 採用 Realtek ALC892 音效晶片 ( 右 ) 設有不同接口、最高提供 7.1 聲道輸出

H77N-WIFI

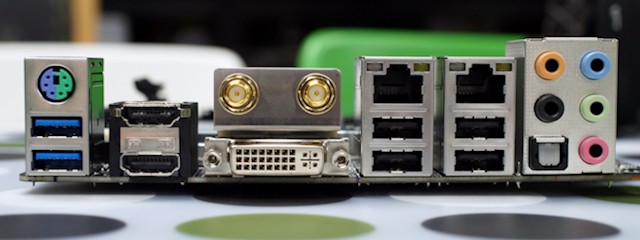

設有較為少見的 2 組 HDMI 輸出,另設有 DVI 及無線網絡外置天線接口,並提供 2 組 1000Mbps 網絡接口

H77N-WIFI

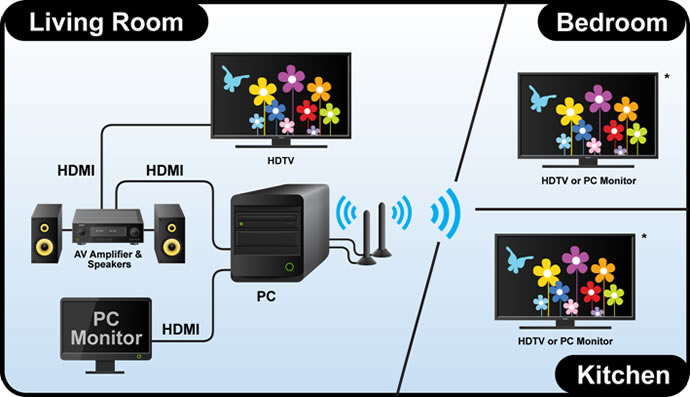

透過 INTEL WiDi 無線顯示技術、令畫面傳送更加方便



除了有主機板的硬件功能及品質外,在背後支援相關功能的軟件亦十分重要。 GIGABYTE H77N-WIFI 採用 Dual UEFL BIOS 設計,能夠保障及防止用家受 BIOS 故障而影響電腦平台運作,亦選用 3D BIOS 程控,利用圖形化介面供用家進行不同設定,圖形化介面能夠透過滑鼠在主機板圖片上進行點擊,並進入相關設置,十分合適對電腦認知不深的初學者選用,同時亦保留舊有文字介面,讓熟悉 BIOS 功能的用家進行更深入設定。



在 Windows 視窗介面內,用家能夠添加 USB Blocker 、 Disk Mode Switch 等功能,其中 USB Blocker 是 GIGABYTE 為 7 系晶片主機板推出,可自行設定阻止不同類型 USB 裝置連接,如:儲存裝置、打印機等,能夠減低電腦受病毒或惡意程式入侵風險,亦可保障電腦內資料不被其他人複制。



GIGABYTE EasyTune 為 GIGABYTE 主機板的超頻工具, H77 及過往常見的 Z77 在超頻功能上稍有分別, Z77 晶片能夠為處理器、圖形晶片、記憶體進行超頻設定,但 H77 只能夠為處理器外頻及圖形晶片進行超頻。雖然 H77 只提供少部份超頻功能,但用家仍然可以利用 EasyTune 為主機板進行調校,軟件介面十分簡潔,提供外頻、最高倍頻、圖形晶片等選項,為平台進行微調。 Disk Mode Switch 功能一般較為少見,能夠在 Windows 內直接選擇 AHCI 、 RAID 或 IDE 磁碟模式,然後重啟便能生效,無需進入 BIOS 設定,十分簡單。



H77N-WIFIH77N-WIFI

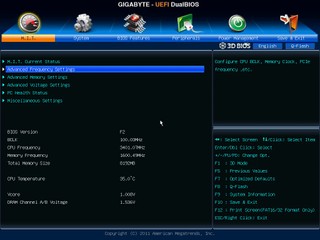

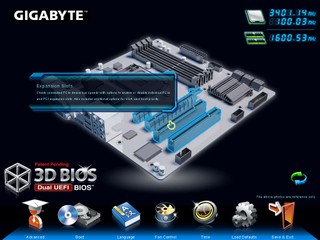

( 左 ) 3D BIOS 介面能夠讓新手用家逐步進行設定 ( 右 ) 傳統文字介面讓熟悉 BIOS 用家進行更深入設定

H77N-WIFI

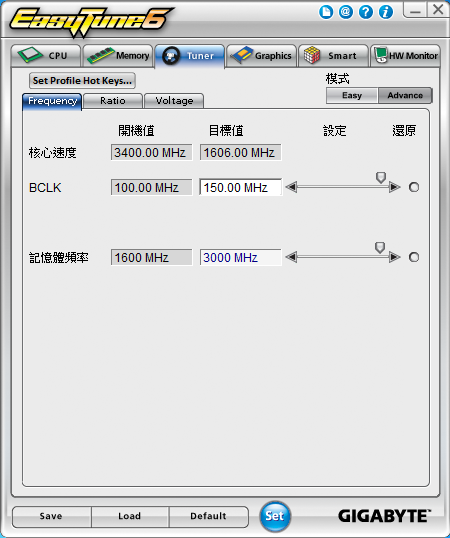

EasyTune 在 Windows 下提供超頻功能、調核外頻、倍頻、電壓等

H77N-WIFI

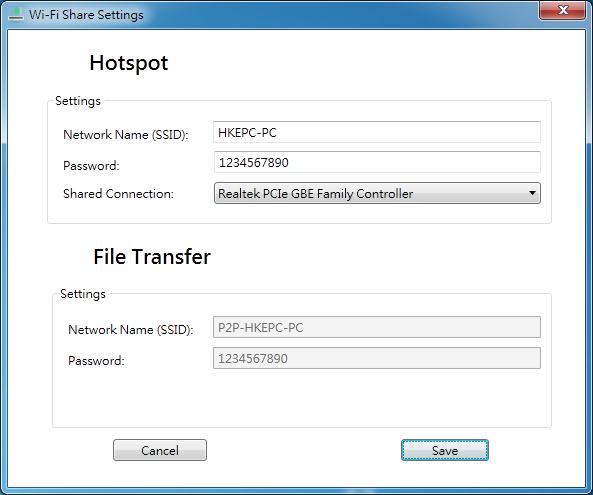

無線功能除了一般接收訊號上網外、更能夠轉為 Hotspot Mode 分享網絡連接

H77N-WIFI

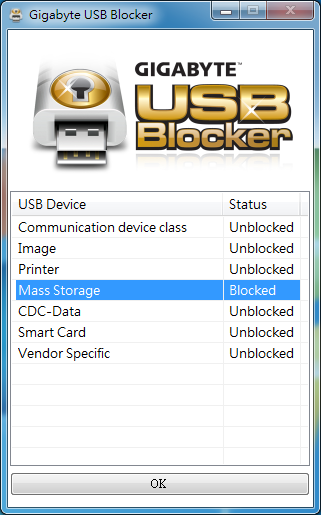

USB Blocker 能夠阻隔指定 USB 裝置

H77N-WIFI

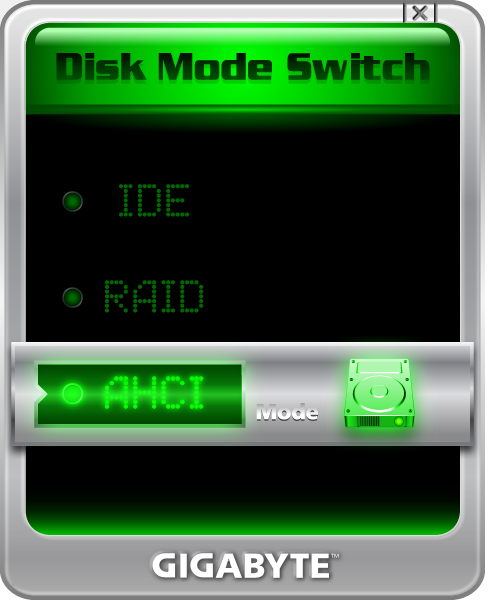

Disk Mode Switch 讓用家無需進入 BIOS 便能改變磁碟模式



售價︰   HKD$790   查詢﹕ +852 2753-1668 (Synnex)
詳細資料﹕http://www.gigabyte.hk/products/product-page.aspx?pid=4338#ov



編輯評語



雖然 ITX 主機板體積細小,但今次 GIGABYTE H77N-WIFI 卻能夠把大多實用功能注入主機板內,包括無線功能和 On Off Charge 等,能夠方便用家,尤其主機板附有的無線介面卡功能更十分強大,支援 Intel WiDi 無線顯示功能,為 HTPC 用家提供無線影音訊號,雖然現時市面上支援產品不多,但亦可當為未來新款設備有所準備。

文: Austin Wu/評測中心
