最強性價比主流級繪圖卡之選

近期主流級繪圖卡以 GeForce GTX650Ti Boost 及 Radeon HD 7790 較為熱門，當中 GeForce GTX650Ti Boost 繪圖卡採用 28nm 「 kepler 」架構的「 GK106-240-A1 」繪圖核心，內建 768 CUDA Cores 和 64 個 Texture units ，與 GeForce GTX650Ti 分別之處在於「 GK106-240-A1 」繪圖核心內建 3 個 64Bit Memory Controllers ，提供 24 個 ROPs Units ，因此支援 192bit 記憶體配置，加上核心時脈預設更高，讓效能進一步得到提升。

GALAXY GeForce GTX650Ti Boost 繪圖卡採用非公版設計， PCB 約長 21.5cm ，比公版 PCB 略長，拆開散熱器後可看到採用「 GK106-240-A1 」繪圖核心，核心時脈為 980MHz ，支援 GPU Boost 技術至 1033MHz 基礎 Boost 時脈。繪圖卡採用 4+1 相供電設計，採用 1 個 6Pin 供電運作， PCB 在電感位置旁設有開孔位，令空氣可通過 PCB ，減低熱力。

繪圖卡 PCB 的正、背面分別搭載 4 顆 Hynix H5GQ2H24AFR GDDR5 記憶體顆粒，共 8 顆記憶體顆粒合共組成 192 bit 2GB GDDR5 記憶體配置，時為則為 6,008MHz GDDR5 ，足以流暢應付主流解像度遊戲畫面或開啟中級遊戲特效。

( 左 ) 採用「 GK106-240-A1 」繪圖核心 ( 右 ) 搭載 8 顆 Hynix GDDR5 記憶體顆粒

採用 4+1 相供電設計， PCB 在電感位置旁設有開孔位

雖然繪圖核心最高功耗僅為 140W ，散熱器要求相對不高，不過為保持繪圖卡能夠在合適溫度下穩定運作， GALAXY GeForce GTX650Ti Boost 採用的散熱器仍內建 2 根 6mm Heatpipe 熱導管提升核心傳熱速度，配合大面積鋁質散熱面和 9cm 風扇，為繪圖卡進行散熱。

此外，繪圖卡提供 1 個 SLI 介面用家進行雙卡協同運算，顯示輸出介面方面則提供 1 個 DVI 、 1 個 VGA 和 1 個 HDMI 接口，配合市場上不同主流顯示器的要求。

散熱器設有 9cm 風扇，內建 2 根 6mm Heatpipe 熱導管

提供1 個 DVI 、 1 個 VGA 和 1 個 HDMI 接口

效能參考﹕

3DMark FireStrike 項目中取得 3842 分數、圖形部份亦有 4033 分

在 FireStrike Extreme 極限中取得 1872 整體分數

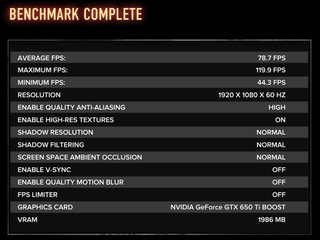

( 左 ) SleepingDog 遊戲在中階畫質取得 78.7FPS ( 右 ) 推至極限畫質後、平均取得 22.3FPS

Unigine Valley 測試中、 Basic 畫質大約 75.6FPS 、在極端特效大約 26.4FPS

燒機程式 FurMark 在滿載下、繪圖核心錄得約 72°C

編輯評語﹕

對於主流級繪圖卡來說，不少用家以性價比作為最大考量因素，此片 GALAXY GeForce GTX650Ti Boost 繪圖卡用料不俗，整體與市場上其他品牌產品分別不大，但價格卻十分進取，以現時大多品牌的 GeForce GTX650Ti Boost 均售約港幣 $1300 來說， GALAXY GeForce GTX650Ti Boost 繪圖卡以港幣 $1199 發售，可謂最強性價比主流級繪圖卡之選。
