混合式散熱、雙核設計效能有所提升

大部份遊戲用家對繪圖卡效能有一定要求，除了希望遊戲時能夠運行流暢外，亦會希望電腦平台可以減少聲噪及熱能， ASUS 早前推出 ARES II 旗艦級繪圖卡，屬於 ROG 系列產品，以內建 2 組 Radeon HD7970 GHz 核心作繪圖運算，改以水冷及風冷混合式散熱，令效能有所增長，同時可以顧及溫度上的問題。

ARES II 採用 PCI-E 3.0 x16 介面，內建兩組 「 Tahiti XT2 」核心，繪圖卡長度約 300mm ，連同散熱器亦只佔用 2 組 PCI-E 插槽空間，相比其他同級產品所佔的空間亦不算多。使用 3 組 8Pin 接頭供電，據 ASUS 指出，建議用家選擇設有 3 組 8Pins 或以上接口的電源供應器使用，包裝產品亦附有 3 組由雙 6Pin 轉成單 8Pin 的轉換線，方便用家安裝。

ARES II 使用 2 組 Tahiti 核心，中間以一組 PEX8747 晶片連接，供電部份採用 Digi+ 數位供電，每組核心獨立提供 8 相供電設計，並全數採用鋁殼固態電容，由於其工作溫度較傳統電解電容高，有助提高壽命。

繪圖卡預設時脈定為 1,050MHz ， Boost Clock 提升至 1,100MHz ，記憶體部份，繪圖卡利用 24 顆記憶體顆粒組成 768-Bit 介面，設有 GDDR5 6GB 容量，以 6600MHz (1650MHz GDDR5) 速度運行。輸出方面，設有 2 組 DVI 接口及 4 組 DisplayPort 接口，兩組 DVI 接口分別可轉換成 HDMI 及 VGA 接口，方便用家連接不同裝置。

內建兩組 Tahiti 核心、中間以 PEX8747 晶片連接

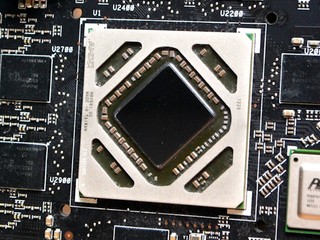

( 左 ) 繪圖核心與 HD7970 相同 ( 右 ) 採用 Hynix 記憶體顆粒

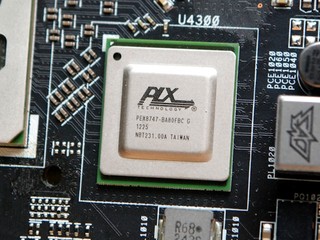

( 左 ) PLX8747 連接兩組繪圖核心 ( 右 ) 每組核心設有 8 相數位供電

繪圖卡除了針對效能而設之外，在散熱部份亦作出新設計，繪圖卡以水冷及風冷混合方式設計，散熱器中央設有一組 80mm 散熱風扇，會吸取外面鮮風，為內部供電模組及記憶體顆粒等散熱。

繪圖核心部份方面， ARES II 採用水冷方式散熱，利用兩組水冷頭各自連接兩組繪圖核心，並以串聯方式連接，每組水冷接頭都內置水泵，為繪圖核心帶走熱力。繪圖卡另一端連接 120mm 水冷排，水冷排厚度約 45mm ，作用為繪圖卡核心散熱，隨產品附有 2 組 120mm 散熱風扇，讓用家選擇安裝數量。

( 左 ) 兩組水冷以串聯方式連接 ( 右 ) 銅底接觸面能吸收核心的熱能

120mm 水冷排、厚度約 45mm 、能帶走繪圖核心的熱力

繪圖卡滿載時、溫度最高升至 70°C

效能測試

編輯部今次會利用 INTEL Core i7-4770K ，以預設時脈運行、配合 MSI Z87 MPOWER MAX 主機板、 DDR3-2400 4GB x 2 記憶體，進行測試。 ARES II 水冷排以風扇運轉，並由繪圖卡自行控速，以模擬一般用家實況。

在 3DMARK 測試中，繪圖卡在預設時脈下取得 12585 分數，其中 Graphics Score 部份得出 16866 分，與一般採用兩張 Radeon HD7970GHz 進行 Cross-Fire 運算的成績接近。至於用電方面，測試中整套平台最高用電量約 586W ，而待機過程用電就跌至大約 130W 。

預設時脈下在 3DMARK 取得 12585 分數

整套平台大約消耗 130W 至 590W 、視乎負載而定

而遊戲方面， Sleeping Dogs 在最高特效等級情況下獲得 107.1FPS ，表現不錯，而近期較受歡迎的 TombRaider ，在 1920 x 1080 解析度及 Ultimate 畫質情況下，就取得 46.4FPS 成績。

另外，編輯部亦一嘗再把時脈推高，最後成功把核心時脈提高至 1,160MHz ，以及把記憶體時脈超頻至 1,720MHz ，並順利完成 3DMARK FireStrike 測試，取得 13064 分數，令效能再度提升。

Sleeping Dog 在高效場景、平均取得 107.1FPS

TombRaider 在 Ultimate 畫質取得 38FPS 至 54.4FPS 、平均 46.4FPS

最後核心及記憶體順利超頻至 1,160MHz 及 1,720MHz 、成功運行 3DMARK

編輯評語

ASUS ARES II 繪圖卡雖然設有 2 組「 Tahiti XT2 」核心，但只佔用 2 組 PCI-E 插槽位置及一個 120mm 風扇安裝位置，對於現時大部份機箱的設計都適合安裝，以水冷方式散熱，更可解決以往 Cross-Fire 後其中一張繪圖卡會過熱的問題。整體效能上亦不俗，雖然核心時脈已比 AMD 官方略為提高，但用家仍可以再自行提高時脈，以換取更高效能。
