2013-06-18
軍規標準用料、強化超頻能力
MSI Z87 MPOWER MAX 主機板
文: Xavier Ng / 評測中心


隨著 Intel 第四代 Core 系列處理器正式上市,各主機板大廠均紛紛推出採用 Z87 晶片的主機板讓用家組裝新平台,其中, MSI 最新推出用料與效能兼備的 Z87 MPOWER MAX 主機板,採用 ATX 規格,用料與功能絕不吝嗇,採用 Military Class 4 高品質料件,而且引入備受用家好評的 Lightning 系列繪圖卡設計概念,使主機板在提供高效能表現時同時得到穩定耐用。



採用 Military Class 4 高品質料件





為針對高階用戶組裝高效平台, MSI 繼上代 Z77 主機板中推出了 MPOWER 系列後,最新也為新一代 Z87 主機板推出 MPOWER 系列,並共有 3 款型號以供用家選擇。其中, Z87 MPOWER MAX 採用 LGA 1150 處理器接口,支援 Intel 第四代 Core 系列處理器,採用 20 相 DigitALL 數位供電設計,搭載 Z87 晶片,提供 4 根雙通道超頻記憶體模組接口,支援 DDR3-3000(OC) 記憶體模組,以及提供原生 USB 3.0 和 SATA 6Gpbs 介面。



針對高階用戶對系統效能要求,除了配合整合式繪圖核心提供 1 個 Display Port 和 2 個 HDMI 介面外,主機板提供 3 根 PCI-E 3.0 x16 接口,提供 (16,0,0/8,8,0/8,4,4) 模組運作,支援 NVIDIA SLI 或 AMD CrossFire 多繪圖卡技術,另備有 4 根 PCI-E x1 和 1 組 mSATA 讓用家安裝更多硬件。此外,主機板還提供 8 個 SATA 6Gbps 介面、 8 個 USB 3.0 介面和 8 個 USB 2.0 介面,提供充裕擴充空間。



主機板其中一大賣點在於採用了 Military Class 4 高品質料件,包括在採用鉭質電容、超導磁電感以及黑色電容,利用 Hi-c CAP 鉭質電容提供達 93% 的能源效率,而且體積較扁平細小,讓主機板有較多空間; Dark CAP 黑色電容則可提供更低 ESR 值,而且據 MSI 表示,其使用壽命長達至超過 10 年的表現;超導磁電感採用鐵素體核心,大幅提升滲透特性,能夠提升 30% 的載流量與 20% 的電源效率,並可在嚴苛環境下穩定運作。



除 Military Class 4 高品質料件及 Military Class Essentials 軍規標準外,主機板還加入多項優化設計,如採用全新 OC PCB 設計,透過 6 層 PCB 增加電源層和信號層相距,達至減低干擾和有效抑制 EMI 輻射,加入緊致玻璃纖維 PCB 織法,增加防潮性和靜電保護,連接器則備有 ESD 保護防止短路的發生。



MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX
( 左 ) 採用 LGA 1150 處理器接口 ( 右 ) 採用 20 相供電設計為處理器供電
MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

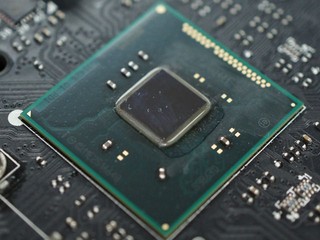

( 左 ) 採用 Intel Z87 晶片 ( 右 ) 提供 3 根 PCI-E 3.0 x16 接口、 4 根 PCI-E x1 接口
MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

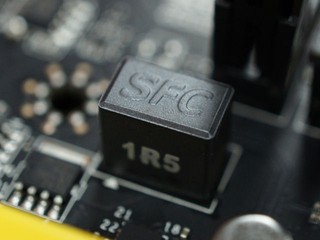

採用 SFC 超導磁電感和 Dark CAP 黑色電容加強主機板穩定性



另一方面,主機板也針對超頻用家,獲 OC CERTIFIED 超頻認證,經過燒機測試確保性能,加入多個超頻工具如 V-Check Points 方便用家檢測電壓,也提供 Direct OC 快捷鍵讓用家調節超頻設定,提供 OC Genie 4 和 Click BIOS 4 功能,主機板設有 OC Genie 4 按鍵,提供自動偵測最佳化設定值,用家只要切換 GAMING 模式,並按下按鍵,即可提升遊戲性能; Click BIOS 4 是專為 Windows 8 優化的 UEFI BIOS ,提供了不同的圖形介面方便用家進行針對性的設定和監控,並提供八個資料檔設定存檔,方便用家進行超頻。



除針對超頻而設的功能外,主機板還針對加強音效表現,除了內建 Realtek ALC1150 Codec 外,還提供了 Audio Boost 技術,採用獨立音訊 PCB 區域,晶片採用 CMOS 架構,能減低雜音出現,音效晶片內建 EMI 電磁波遮罩效果能減低干擾,而且透過音效擴大機晶片加強音效輸出, 支援 600Ω 的專業級耳機,配合電競玩家使用耳機或麥克鋒時得到更佳品質。



此外,主機板搭載 Killer E2205 Ethernet 網絡晶片,提供 Killer 網路管理員加強網絡流暢,主機板還支援 Wi-Fi 802.11n 、 Bluetooth 4.0 與 Intel Wireless Display 無線顯示技術,以配合無線傳輸的應用。



MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

( 左 ) 設有多個方便超頻的快捷按鈕 ( 右 ) 提供 1 個 mSATA 介面

MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

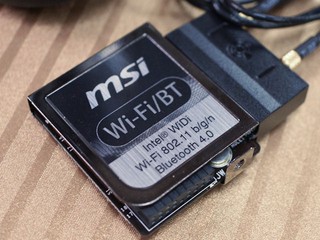

主機板附有一個 WiFi/BT 無模,可提供無線傳輸能力
MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX
搭載 Realtek ALC1150 Codec 音效晶片,而且採用 Audio Boost 技術加強表效接現
MSI Z87  MPOWER MAX
背板提供 2 個 HDMI 和 1 個 Disport Port 介面以及多個 USB 3.0 介面,另提供 Clean CMOS 按鍵方便用家

 MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

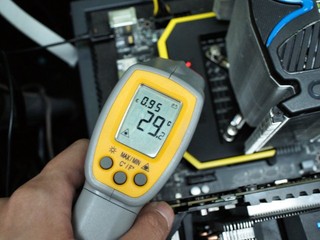

處理器供電模組的散熱面溫度約為 29°C , Z87 晶片散熱面溫度約 32°C

MSI Z87  MPOWER MAXMSI Z87  MPOWER MAX

( 左 ) BIOS 介面簡潔、所有功能清晰分類 ( 右 ) 設有針對處理器及記憶體設定選項

MSI Z87  MPOWER MAX

用家可設定不同溫度下的風扇轉速、並可以監視電壓狀況



編輯評語﹕



MSI Z87  MPOWER MAX 主機板用料認真而且功能豐富,升級採用 Military Class 4 高品質料件令主機板穩定耐用性進一步得到提升,加上多項超頻優化設計,除了可成為高階超頻玩家的利器之外,其 OC Genie 4 也可讓普通用家享受到輕鬆的超頻效能,進而獲得更強的平台。
