可拆式風扇設計、設計以靜音為首

對部份用家來說， GAINWARD 品牌所推出的繪圖卡在市面上也許較為少見，但其實 GAINWARD 亦稱得上繪圖卡的老品牌， GAINWARD 自從被收購後，目前主要著重於在歐洲市場，至於今次所評測的 GAINWARD GeForce GTX 780 Phantom GLH 為 GAINWARD 自行設計，以大面積散熱方式，減少風扇聲噪，以打造高性能及靜音繪圖卡產品。

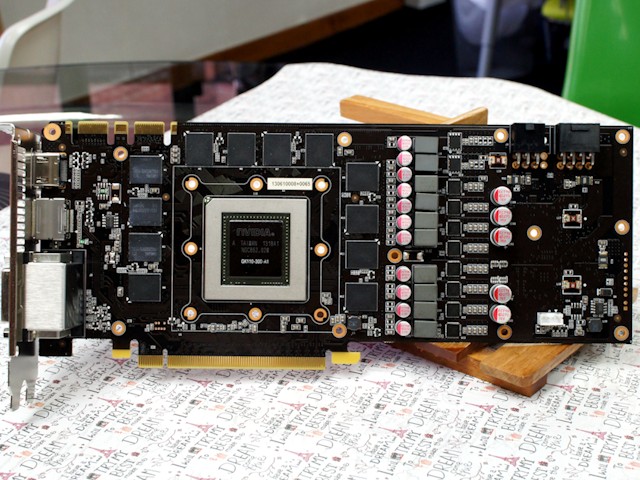

GAINWARD GeForce GTX 780 Phantom GLH 繪圖卡 PCB 尺寸約 274 x 112mm ，採用 NVIDIA GK110-300-A1 圖型核心，出廠時預設時脈調整為 980MHz ， Boost 時脈為 1,033MHz 。 PCB 正面設有 12 顆記憶體顆粒，選用 SAMSUNG K4620325FD-FC03 顆粒，組成 384bits 記憶體介面及 3,072MB GDDR5 容量，以 6,200Mhz (GDDR5 1,550MHz) 時脈運行。

繪圖卡採用 6+ 8Pin 電源接口， PCB 採用 8 + 2  相供電設計，以 PWM 數位控制供電，減少 EMI 產生及能量流失，其中核心部份的 8 相位供電由 GAINWARD 設計的 DrMOS 操控， DrMOS 的功能是可以有效控制高電流時的電源傳送，減少當中雜訊及減少熱力產生，並對於超頻設定時，讓時脈及電壓有更大提升空間。

( 左 ) 採用 GK110-300-A1 圖型核心 ( 右 ) 設有 12 顆 SAMSUNG 記憶體顆粒

採用 8+2 相數位供電、提高效率及減少廢熱

GAINWARD GeForce GTX 780 Phantom GLH 較為著重散熱設計方面， 採用新一代 Phantom Cooler ，由繪圖核心散熱出發，透過銅底部接觸面，把熱力帶到 5 組 8mm 銅導熱管，利用銅的良好導熱優勢，把熱力傳到外面散熱鋁鰭片，雖然鰭片面積約 260 x 70 x 10mm ，密度一般，但散熱能力不俗。

同時，鋁鰭片及 PCB 之間設有 3 組 75mm 薄身風扇，以吸風方式帶動氣流為鋁鰭片降溫， 3 組風扇以可拆除式設計，用家只要把頂部鑼絲鬆開，便能夠把風扇向上拔出，能夠方便用家進行清潔。風扇採用無刷式馬達，以 PWM 控速設計，運轉時能夠減少聲噪產生，並讓待機時轉速減低，令系統平保持零靜。

除了繪圖核心的散熱，整塊 PCB 上亦設有一塊厚身金屬，覆蓋記憶體顆粒及供電部份等位置，以平均分散熱力，有助零件降溫。至於 PCB 背面尾部，設有電壓測量點，用家能夠利用電錶測量 GPU 核心、 PLL 、記憶體電壓值，兩旁亦設有 OVP 及 OCP 接點，分別解鎖過壓保護及過流保護，針對超頻用家，解鎖後便能夠把繪圖卡推至更高時脈水平。

( 左 ) 設有 5 組 8mm 銅導熱管 ( 右 ) 設有金屬板平均分散 PCB 熱力

( 左 ) 3 組風扇採用可拆式設計 ( 右 ) 以吸風方式為鋁鰭片散熱

PCB 背後尾部設有電壓測量點、以及電壓電流限制鎖定

效能測試

利用 Intel 新一代處理器 Core i7-4770K (4.4GHz) ，配合 2x4GB DDR3-2400 記憶體，為 GAINWARD GeForce GTX 780 Phantom GLH 繪圖卡進行測試。在遊戲部份方面，繪圖卡出廠時脈為 980MHz ，記憶體時脈 3,100Mhz ，運行 3DMark FireStrike 取得 9190 分數， Extreme 畫質下取得 4745 分數。

在 TombRaider 遊戲內，調校至 1920 x 1080 解析度及 Ultmate 畫質，進行遊戲內 Benchmark 測試，平均取得大約 80 FPS ，亦算流暢。至於 Crysis 3 ，同樣以 1920 x 1080 解析度，遊戲畫質調校至最高，及開啟 MSAA 8X ，遊戲時平均大約取得 33 FPS 。

( 左 ) TombRaider 以 Ultmate 畫質進行測試 ( 右 ) 平均取得 80FPS 、畫面亦算流暢

Crysis 3 測試時、以 1920 x 1080 以及最高畫質進行測試、並平均取得約 33FPS 成績

溫度方面，利用 Furmark 為繪圖卡進行燒機，在風扇轉速自動情況下，核心溫度最高約 77°C ，風扇轉速大約 1,580 RPM ，而散熱鋁鰭片表面溫度升至大約 60°C 。當人手把風扇轉速推至最高時，風扇轉速升到約 3,000RPM ，聲噪亦有所提高，同樣進行燒機後，核心溫度下跌至約 60°C ，表面鋁鰭片溫度亦下降至 40°C 左右。

以自動控速方式進行燒機、核心溫度約 76°C

當風扇以自動轉速運行時 (1600RPM) 、表面溫度約有 58°C

當風扇以全速接近 3,000RPM 運轉時、最高溫度跌至約 61°C

最後利用 GAINWARD GeForce GTX 780 Phantom GLH 進行簡單超頻，在不加核心電壓情況下，最後成功以核心時脈 1,120MHz (+140Mhz) 及記憶體時脈 1,625MHz (+75Mhz) 成功運行 3DMark FireStrike 測試，並取得 10,003 分數，較出廠時脈得分高出約 9% 。

最後在不加電壓情況下、順利超頻至 1,120MHz 核心時脈及 6,500MHz 記憶體時脈、完成 3DMark 項目測試

編輯評語

GAINWARD GeForce GTX 780 Phantom GLH 其最大特色之一是採用 Phantom Cooler ，這個設計自 NVIDIA 500 系產品開始採用，經過不同的改良及修改，直至今代應用至 GeForce GTX 780 上，而且效能發揮亦不錯。雖然燒機時鋁鰭片溫度上升至接近 60°C ，但完全沒有影響繪圖卡運作及進行超頻，加上超頻空間亦不俗，追求效能而且喜愛靜音的用家可作考慮。
