VAPOR-X 設計、均熱板散熱

現時中低階市場上， AMD 繪圖卡主要以 Radeon HD7750 及 HD7770 為主，售價一般定於一千以下，效能亦足夠應付一般遊戲或多媒體處理。針對 HD7770 GHz 繪圖卡市場， SAPPHIRE 早前推出 HD7770 GHz Edition OC 1GB GDDR5 VAPOR-X 繪圖卡，以強大散熱器為特點，令繪圖卡能夠一直保持低溫，亦有助用家提升核心時脈，增加效能。

SAPPHIRE HD7770 GHz Edition OC 1GB GDDR5 VAPOR-X 採用 GCN 架構 28nm GPU 核心 「 Cape Verde XT 」 ，內建 640 組流處理器，設有 32 個 Texture Unit 及 16 組 ROP Unit ，雖然 HD7770 GHz AMD 官方訂立預設時脈為 1,000MHz ，但 SAPPHIRE 卻把核心時脈調整為 1,100MHz ，高出 10% ，有助提高繪圖卡運算能力。

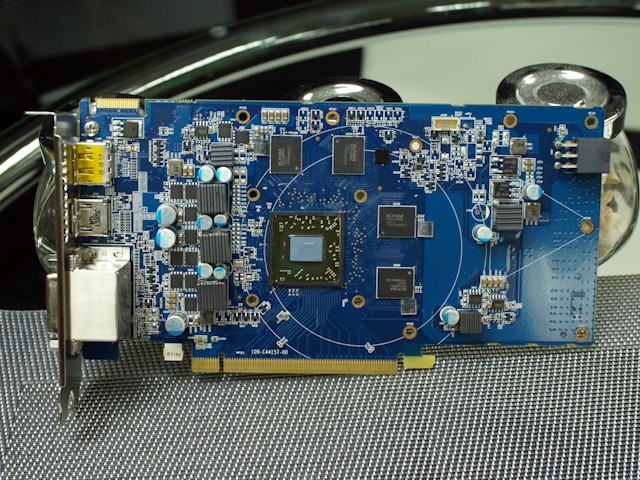

記憶體方面， PCB 正面設有 4 組 ELPIDA W2032 BBBG-60-F 記憶體顆粒，提供 1GB 記憶體容量以及 128Bit 介面，同時記憶體部份亦作出超頻調整，以 5,200MHz 時脈運行，較 AMD 官方的 4,500MHz 高出不少，對繪圖卡整體效能亦有不少幫助。

繪圖卡以 3+1 相供電設計，採用獨有黑鑽電感 Black Diamond Choke ，以及全封閉式靜音電感線圈，能夠減少電源流失，提高轉換效率，有助減少 10% 熱力。同時全面選用固態鋁質電容，用高頻下能夠保持低阻抗，減少電力耗損及熱力，提高繪圖卡壽命。繪圖卡設有 2 組 DVI 、 1 組 HDMI 及 1 組 Display-Port ，方便用家連接。

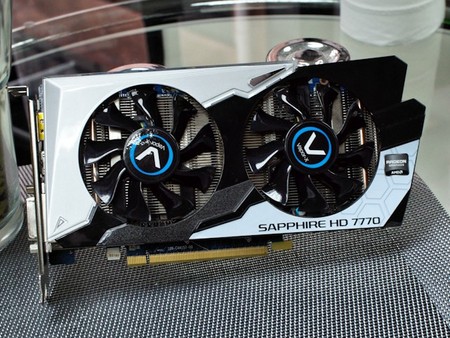

散熱器方面， VAPOR-X 採用 Vapor Chamber 均熱板技術，利用真空設計，當吸收熱力後內部冷卻液會氣化，把熱力傳至另一端，當接觸到較冷部份時會凝結，釋放累積的熱能，並回流到熱源，周而復始，整個運作過程十分快速，有助快速帶走核心的熱力。均熱板另一邊設有 2 組銅熱導銅，把吸收的熱力分散至整個鋁散熱鰭片上，再利用 2 組散熱風扇把熱力吹走。

( 左 ) HD7770GHz 核心 Cape Verde XT ( 右 ) ELPIDA W2032 BBBG-60-F 記憶體顆粒

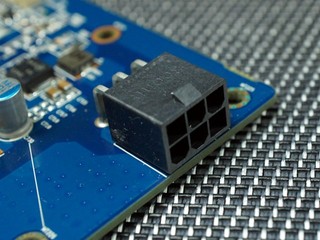

( 左 ) 採用單 6Pin 供電接口 ( 右 ) 採用 3+1 相位供電及黑鑽電感用料

採用 Vapor Chamber 均熱板及設有 2 組銅導熱管

效能參考

利用 INTEL Core i7-4770K (4.5GHz) 以及 DDR3-2666 4GBx2 平台進行測試，分別利用 3DMark 及部份遊戲測試 SAPPHIRE HD7770 GHz Edition OC 1GB GDDR5 VAPOR-X 的效能。在 3DMark FireStrike 項目中，取得 2926 分數，而在 TombRaider 遊戲，利用 1920x1080 及 High 畫質下進行 Benchmark ，平均約取得 41FPS ，表現不俗 。

溫度方面，利用 Furmark 讓繪圖卡維持滿負載，經過一段時間燒機後，核心溫度約 63°C ，同時風扇轉速只維持 1500RPM ，聲噪並不明顯。最後利用 MSI Afterburn 為繪圖卡再進行超頻，雖然繪圖核心時脈在出廠時已被提高，但在風冷底下仍可以 1,220MHz 核心時脈及 5,400MHz 記憶體時脈完成 3DMark FireStrike 項目，並取得 3146 成績。

TombRaider 利用 1920x1080 及 High 畫質、平均約取得 41FPS

利用 Furmark 讓繪圖卡維持滿負載、核心溫度約 63°C

最後以 1,220MHz 核心時脈及 5,400MHz 記憶體時脈完成 3DMark FireStrike 並取得 3146 成績

售價： HKK$980   查詢： +852 3187 4111 (Altech Computers)

詳情資料：http://www.sapphiretech.com/presentation/product/?cid=1&gid=3&sgid=1159&pid=1523&psn=&lid=14&leg=0

編輯評語

SAPPHIRE HD7770 GHz Edition OC 1GB GDDR5 VAPOR-X 超頻能力優異，核心時脈能夠調整至 1,220MHz ，比 AMD 官方時脈高出 20% ，一切亦全靠高散熱效能的 VAPOR-X 散熱器，利用均熱板技術把核心保持低溫，讓散熱器風扇以低轉運轉，提高效能之餘亦不會影響聲噪。
