作者: DeepSix 時間: 2017-12-24 01:26 標題: MBA 開唔著 pt.2
本帖最後由 DeepSix 於 2017-12-28 04:35 編輯
跟進個案:
http://www.hkepc.com/forum/viewt ... p;extra=&page=1
花了半天時間跟線路, 找出故障地方, 檢查次序上跟 power on sequence 係一樣,
先由 G3Hot State開始:

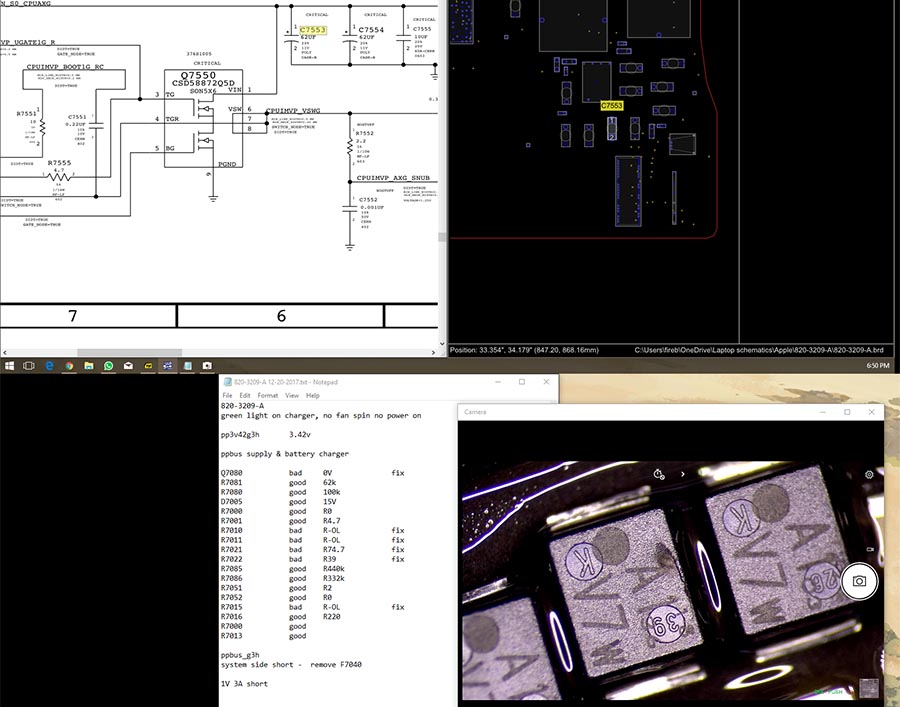

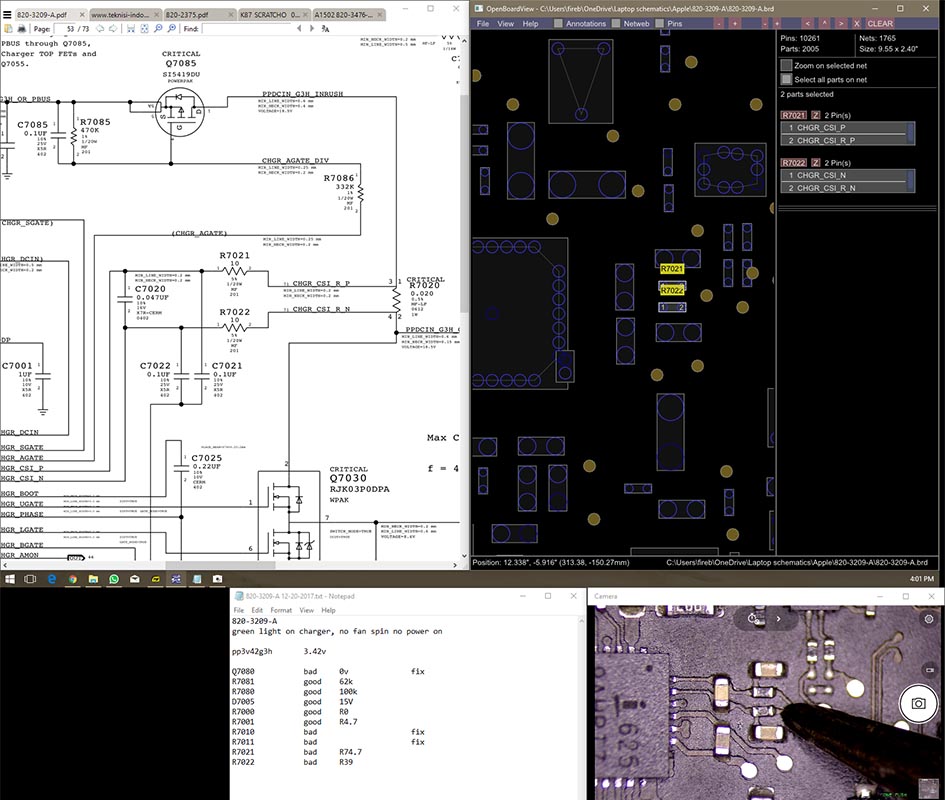

發現充電及主電源(ppbus_g3h) 不少電阻已燒斷 (infinite resistance) 或跟原設計有出入.
主要都是 current sensing resistor 燒斷.
*下圖為更換後
而 (ppbus_g3h) 線路也測出 0V short to ground.

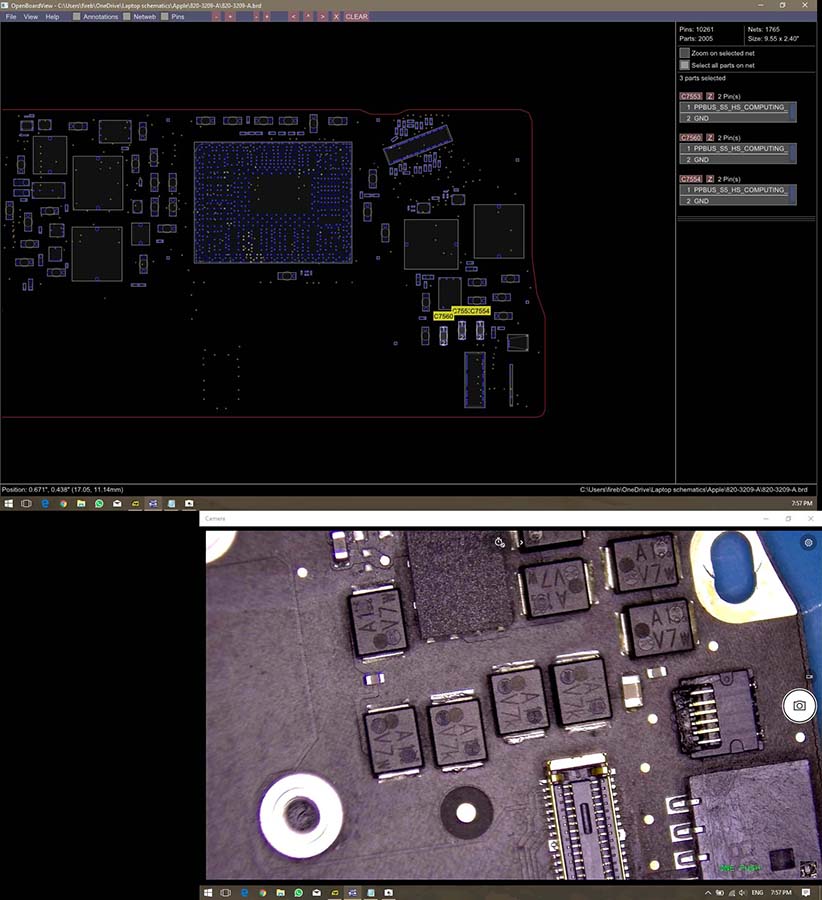

用 1V 帶電測試找到發熱的電容
*下圖為更換後

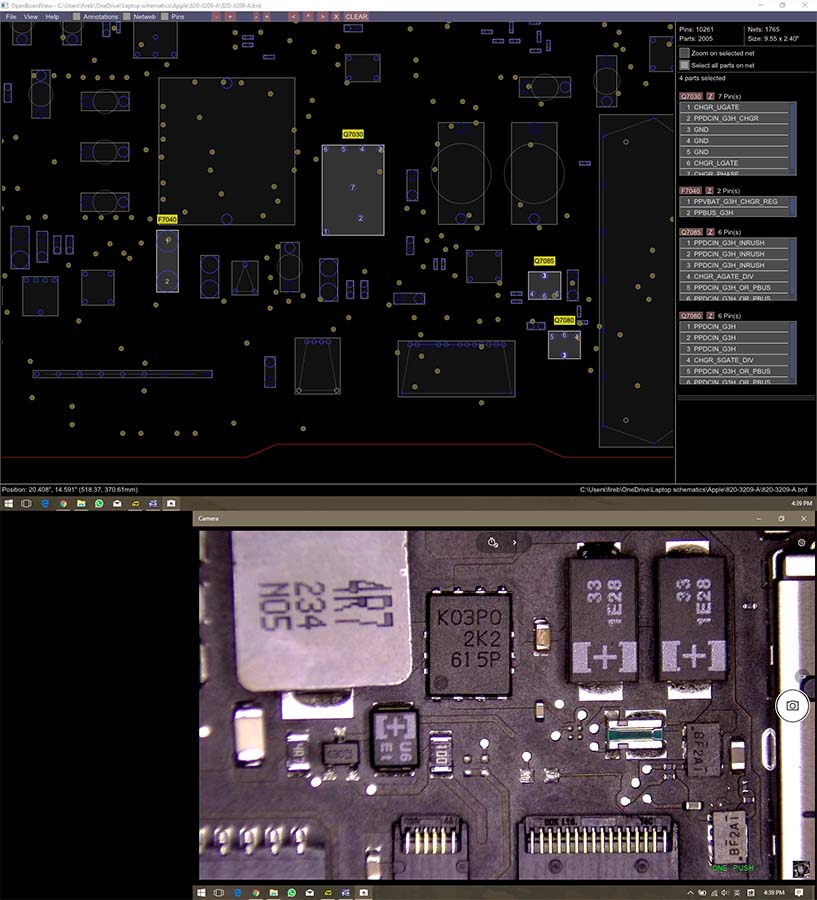

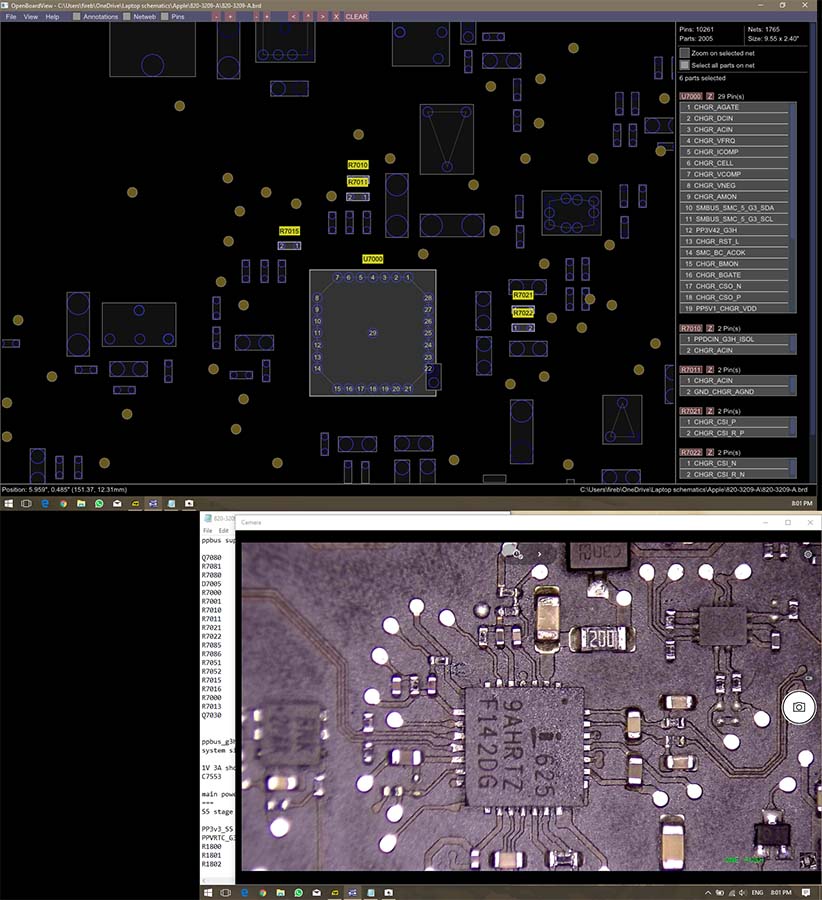

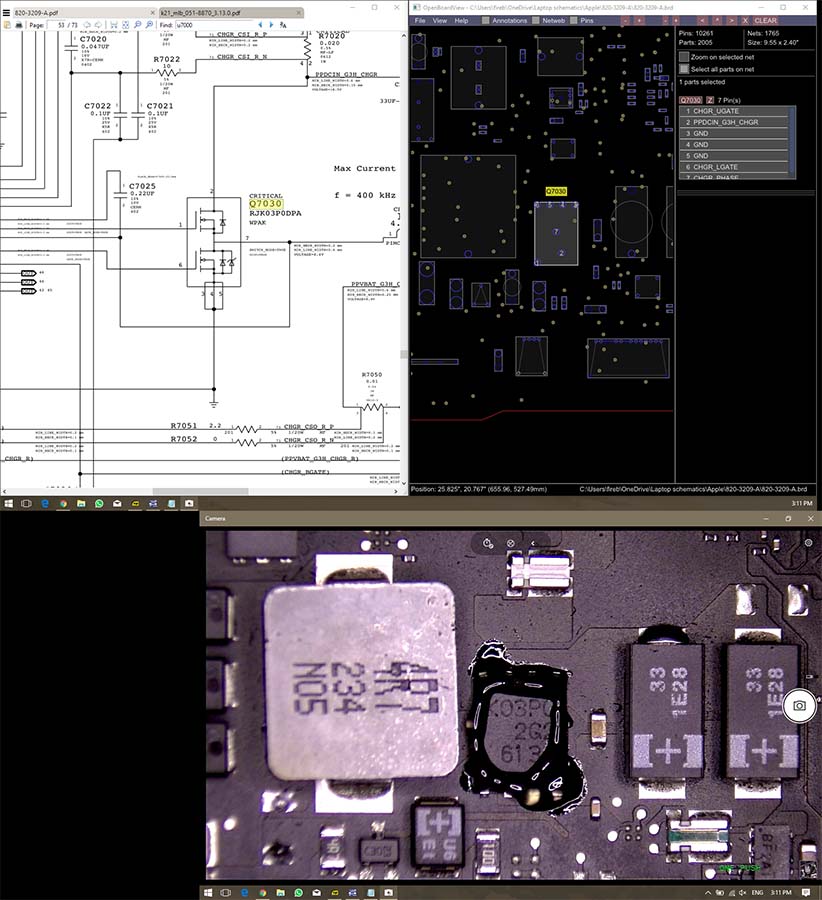

更換電容, 電阻, 同時更換 Main power supply & battery charger IC後, 再檢測到降壓用 mosfet 失效短路,
來自magsafe 的14.9V 沒有降壓情況下, 直接通入原本設計用 8.4V 的電路, 充電電池無疑必燒
*下圖為更換後
更換 mosfet 後通電, 8.4V. G3Hot State 正常, 正常情況下自動進入 S5 State....

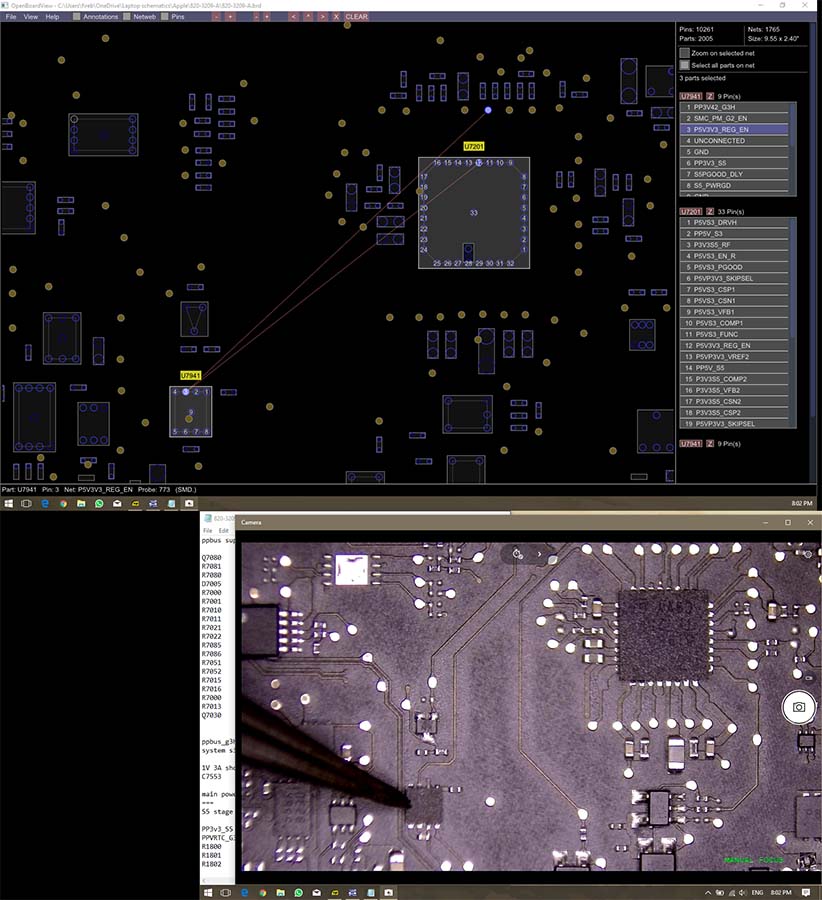

S5 State:

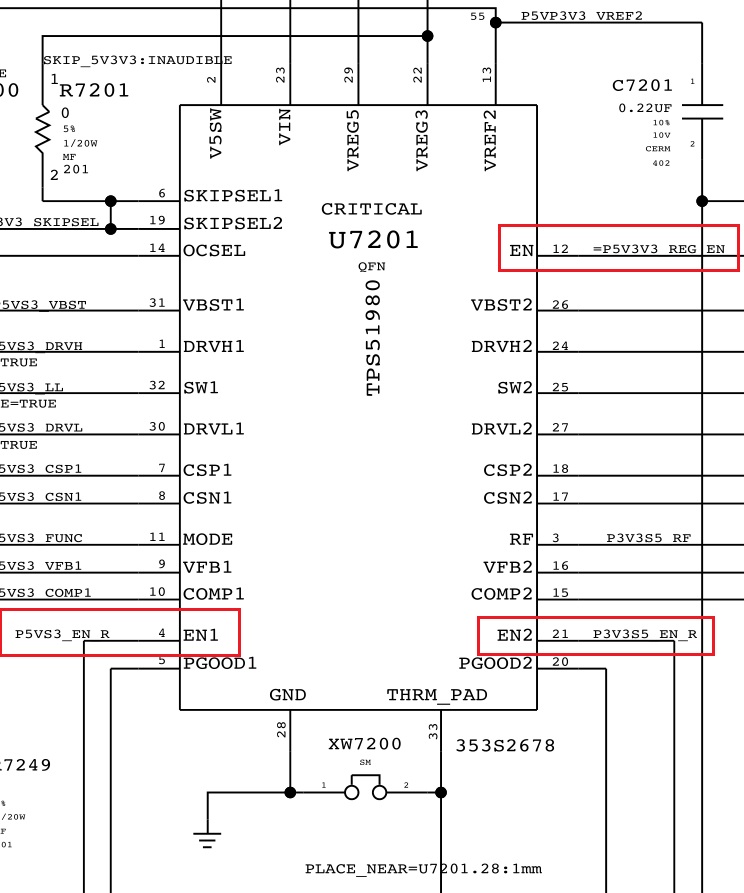

主要由一個 5V / 3.3V power supply 組成,
IC 檢測 VIN pin 有電輸入, EN pin 無信號, 接地正常

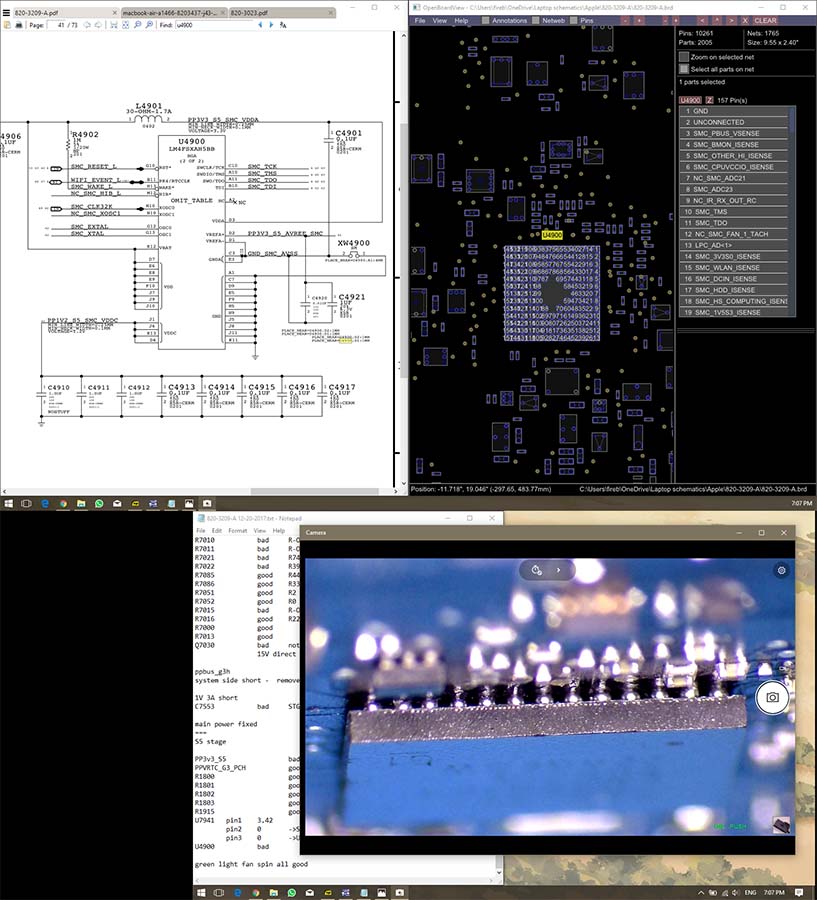

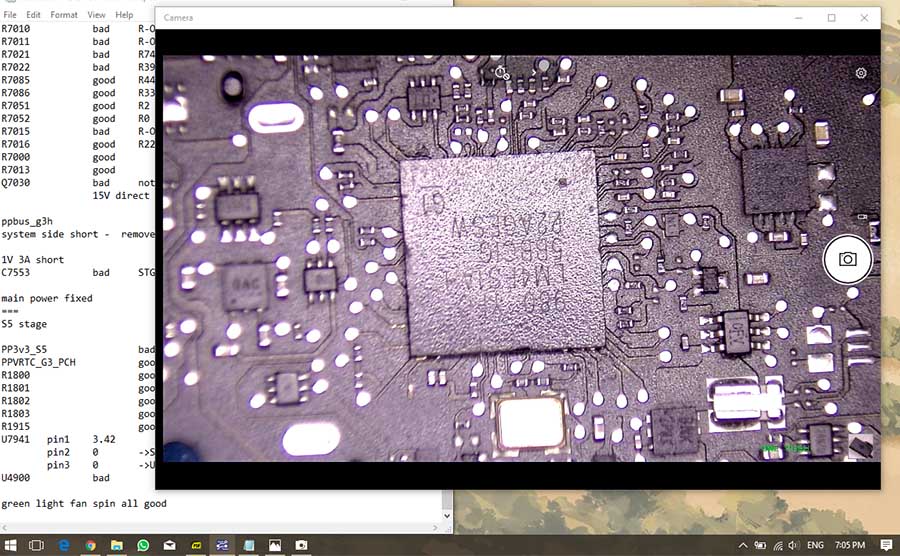

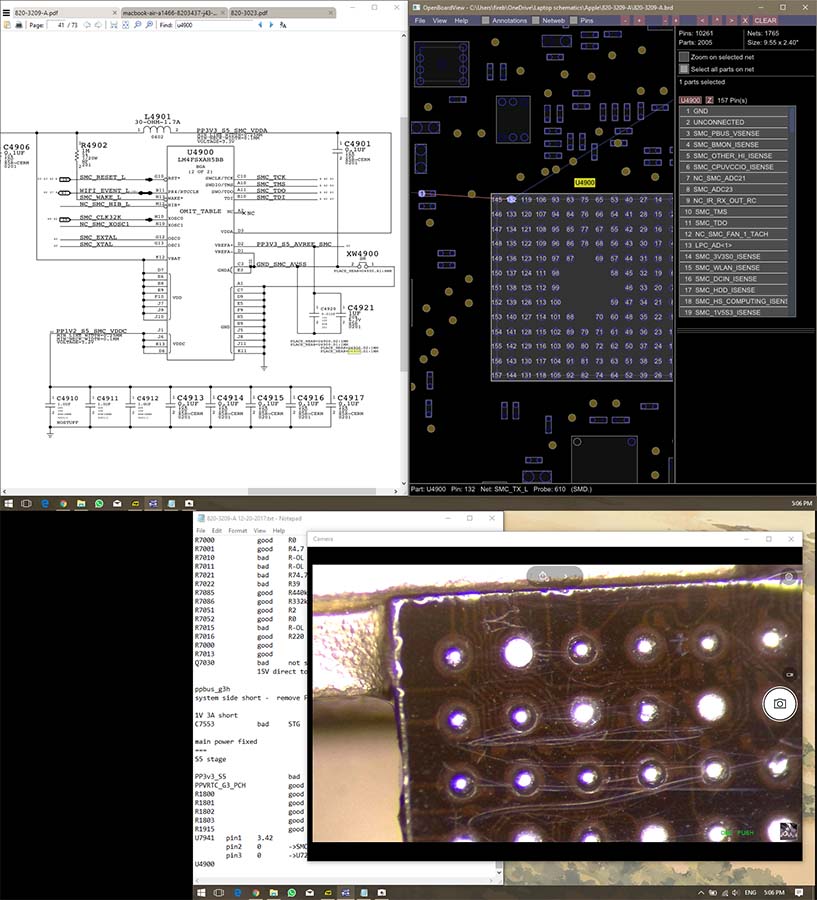

Follow the "enable" signal, final boss - SMC

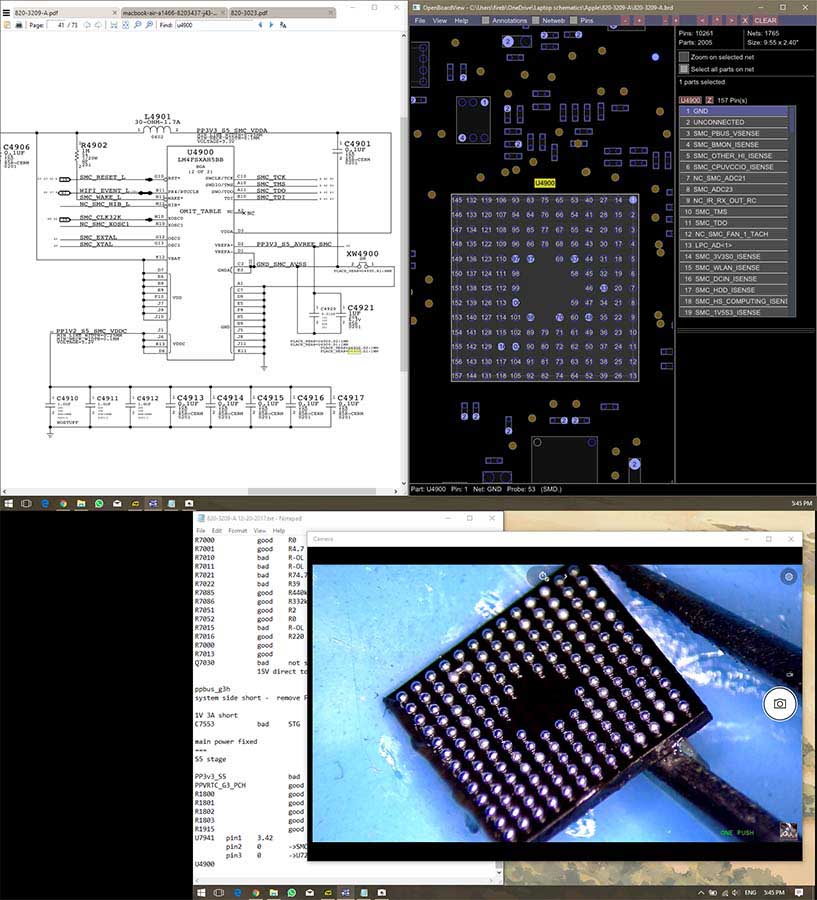

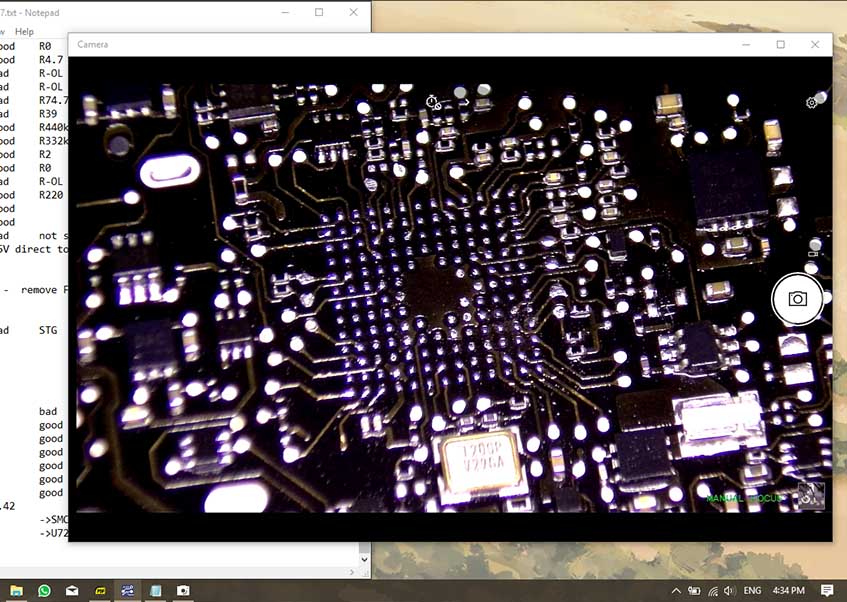

BGA rework, 157 balls
每個腳位都要清潔, 粒粒 0.3mm
係好漫長
板上面無mark 角位, 焊接全手工.
done.

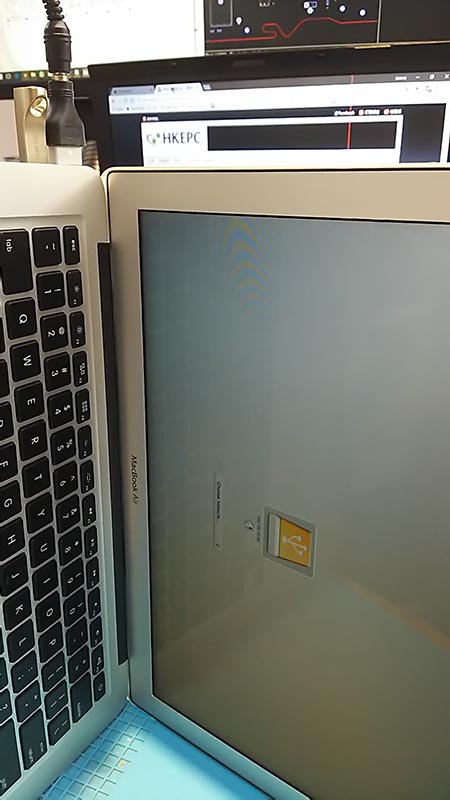

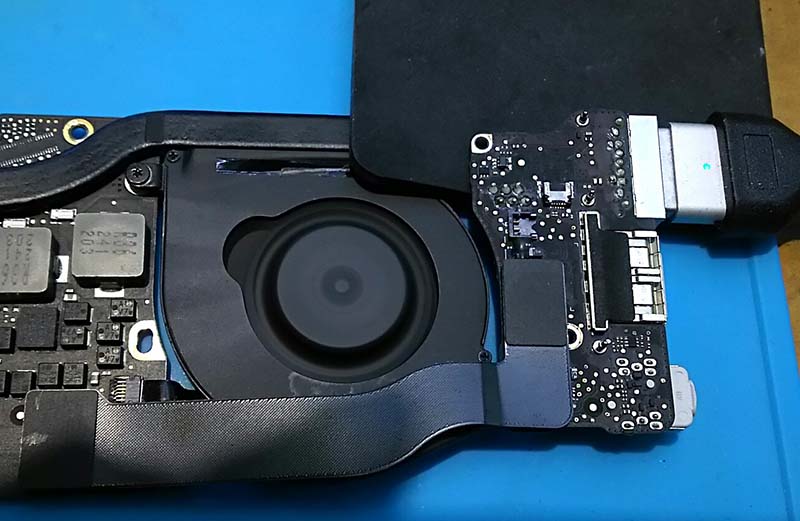

上電, Green light on charger, fan spin!
多謝收看. I hope you learn something.
圖片附件: 2017-12-23 (5).jpg (2017-12-24 01:19, 143.73 KB) / 下載次數 186https://www.hkepc.com/forum/attachment.php?aid=2031921&k=3bb9f47b0442ac081f8c3bb8e13d295a&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-23 (11).jpg (2017-12-24 01:19, 118.08 KB) / 下載次數 207https://www.hkepc.com/forum/attachment.php?aid=2031922&k=de3af125e3a5583ddee1e0d68a1a03db&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-24.jpg (2017-12-28 00:13, 135.49 KB) / 下載次數 204https://www.hkepc.com/forum/attachment.php?aid=2032697&k=58c084fe508f07c43a4ae2405682cba5&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-24 (7) 拷貝.jpg (2017-12-28 00:19, 142.43 KB) / 下載次數 219https://www.hkepc.com/forum/attachment.php?aid=2032698&k=00f0b620ca3746585beab63f9c601bb3&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-24 (5) 拷貝.jpg (2017-12-28 00:19, 118.58 KB) / 下載次數 191https://www.hkepc.com/forum/attachment.php?aid=2032699&k=bb6e3bc229d38f38d19f4c07c610dde2&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-25 (4) 拷貝.jpg (2017-12-28 00:20, 127.56 KB) / 下載次數 171https://www.hkepc.com/forum/attachment.php?aid=2032700&k=62152b352388eec47e6d6210050737ad&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-24 (8) 拷貝.jpg (2017-12-28 00:29, 137.59 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2032701&k=3256e6a2348096520c9b61f5b6685337&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-27 (1) 拷貝.jpg (2017-12-28 00:41, 133.69 KB) / 下載次數 179https://www.hkepc.com/forum/attachment.php?aid=2032703&k=d585c5526384d40a8ab08de7c9e549e8&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-27 (3) 拷貝.jpg (2017-12-28 00:41, 139.17 KB) / 下載次數 226https://www.hkepc.com/forum/attachment.php?aid=2032704&k=16e89009afe47159c2138350568ff3c5&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-27 (8) 拷貝.jpg (2017-12-28 00:41, 143.77 KB) / 下載次數 191https://www.hkepc.com/forum/attachment.php?aid=2032705&k=b19670b180fb55e795b506b8f2a65945&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-27 (11) 拷貝.jpg (2017-12-28 00:41, 146.08 KB) / 下載次數 209https://www.hkepc.com/forum/attachment.php?aid=2032706&k=4018bff7d1a726f5d9beb40b42dfb101&t=1782194283&sid=18FnOPLPTcd
圖片附件: 2017-12-27 (9) 拷貝.jpg (2017-12-28 00:41, 141.51 KB) / 下載次數 187https://www.hkepc.com/forum/attachment.php?aid=2032707&k=45d5687bd0438b44cee2479bbdf1acb2&t=1782194283&sid=18FnOPLPTcd
圖片附件: IMG_20171227_204506.jpg (2017-12-28 00:41, 79.03 KB) / 下載次數 210https://www.hkepc.com/forum/attachment.php?aid=2032708&k=a4413f2952463186b9f2c87336ceda69&t=1782194283&sid=18FnOPLPTcd
圖片附件: DSC_0457.jpg (2017-12-28 00:41, 67.71 KB) / 下載次數 188https://www.hkepc.com/forum/attachment.php?aid=2032709&k=6973db03e0f35ed001832ff58345f341&t=1782194283&sid=18FnOPLPTcd
作者: DeepSix 時間: 2017-12-24 20:34
本帖最後由 DeepSix 於 2017-12-28 01:02 編輯
更換 ICs and components 後,成功重組整個主電源及充電線路,
過程中同時發現buck converter(降壓) mosfet / transistor 無正常工作進行降壓,
換句說話講, 來自 magsafe 變壓器的 14.9V 直接進入 State 5 電路,
超出正常的 8.4V. 所以多個 components 過壓燒毀,
包括一樓圖上的 11V 電容.
詳細
- power state - will talk about how and why the macbook won't turn on, chime
- power on sequence - will cover how it should work and how it help troubleshooting
- Integrated Circuits
What are power STATES
- G3Hot (G3H) - mac 機至有既 state. Always present, 佢無論咩情況都會通電, 例如開關鍵 (SMC_RESET_L), RTC (Real Time Clock), SMC itself 及充電 IC.
- OFF - State 5 (S5) 狀況中任何 S5 既電路都有電運作, 例如 5V 及 3.3V 降壓 IC
- Hibernating - S4
- Sleep - S3
- Up and running - S0
- 唔同既電壓會出現係唔同既 states, 例如 CPU vcore 會係S0 度運作, 而關機既時候 S5 就會熄.
power on sequence
- 由通電一刻, magsafe 又好, 內置電池又好, macbook 既 logicboard 唔會一下子全部打通開著.

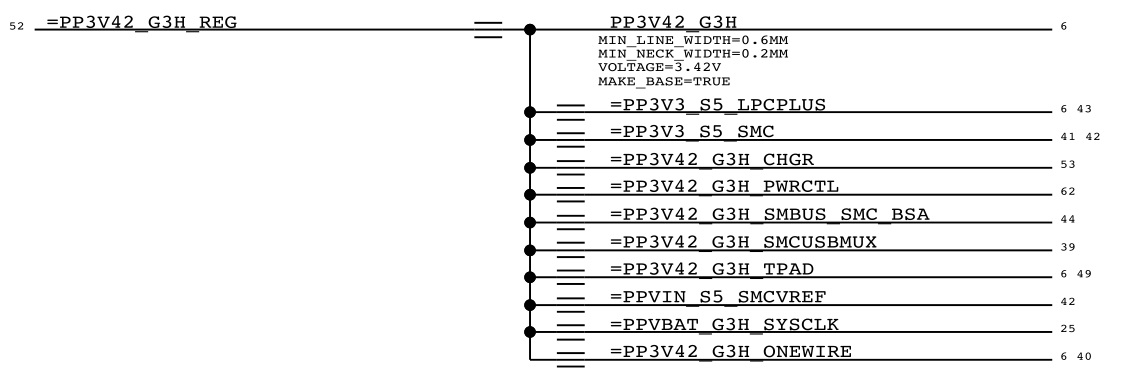

全機第一個會著既IC 係 3.425V (PP3V42_G3H) 既 Supply, 提供 SMC 及 RTC (PPVBAT_G3H_SYSCLK)工作電源.
之後SMC 正常工作的話, 會回應(SMC_BC_ACOK) 到 magsafe adapter 提供更大電流工作, 同時間係 "Green light on charger" 既時候.

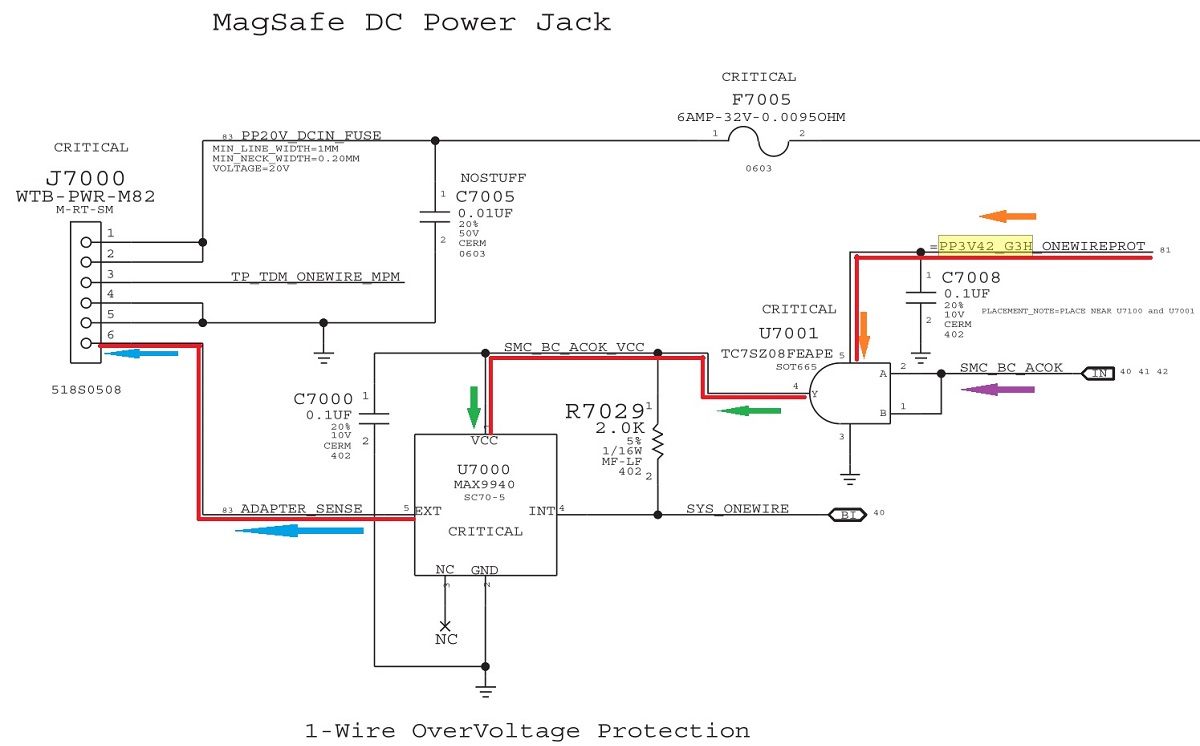

onewire circuit.
亦都係維修之中第一個要check 既地方, 無PP3V42_G3H 唔會有 S5 state, 原因係SMC 無電工作
.
- S5 state, SMC send enable signals to turn on PP3V3_S5.
- MCP 或 PCH 通電及工作正常後, 再發出 enable signals 給 S3 及 S0 power line, 例如 RAM, CPU, LCD Backlight, SSD etc....
.圖片附件: pp3v42.jpg (2017-12-25 02:33, 78.62 KB) / 下載次數 180https://www.hkepc.com/forum/attachment.php?aid=2032151&k=e1f7ea58422a75dc2aa85eb34973ce7d&t=1782194283&sid=18FnOPLPTcd
圖片附件: 1wire.jpg (2017-12-25 02:40, 112.81 KB) / 下載次數 201https://www.hkepc.com/forum/attachment.php?aid=2032152&k=cb0e13c041bf4a8468e1227cf94ab432&t=1782194283&sid=18FnOPLPTcd
圖片附件: p5v3v3.jpg (2017-12-25 03:12, 133.51 KB) / 下載次數 152https://www.hkepc.com/forum/attachment.php?aid=2032156&k=5d1c0b75d3336ff9e19901c001b32a43&t=1782194283&sid=18FnOPLPTcd
作者: HKEPC852 時間: 2018-1-2 16:11
神人...
作者: slauhk 時間: 2018-1-2 16:19
神人...
HKEPC852 發表於 2018-1-2 16:11
YOUTUBE上都有個高手
，專fIX唔同 MAC,不過好似好難https://www.youtube.com/channel/UCl2mFZoRqjw_ELax4Yisf6w
作者: clayton10 時間: 2018-1-2 17:22
勁，好多人check 到 smc 問題都放棄唔搞
作者: rhino 時間: 2018-1-2 17:50
跟進個案:
花了半天時間跟線路, 找出故障地方, 檢查次序上跟 power on sequence 係一樣,
先由 G3Hot Sta ...
DeepSix 發表於 2017-12-24 01:26
高手
真係想跟C Hing 你學習吓
BTW, C Hing 係未有開檔幫人整mac 機?
作者: Cartesius 時間: 2018-1-3 11:53
神人
開鋪幫人整都得了
作者: DeepSix 時間: 2018-1-4 04:50
本帖最後由 DeepSix 於 2018-1-4 04:51 編輯
回覆 4# slauhk
呢位都係好出色既講師, 其實大致上掌握到排錯次序 (跟著機次序基本上一樣),
就會搵到邊部份需要修理/更換.
當然, 電路圖及點位圖都係必須, 否則跟盲人行路一樣, 跟本唔會知到運作原理, 某腳位接到那裡?
回覆 5# clayton10
係, 原因棄置PCB上的SMC 真係唔知好定壞, 用好多時間植球之後, 焊上去至知
回覆 6# rhino
youtube 係好好既學習地方, 正如樓上 #4 提到的.
我相信有更多--例如什麼牌子機都能修的"隱世"師傅存在,
大陸(華強)可能佢地有佢自己一套技術, 能夠無電路圖情況下成功修理
而我見識有限, 但利用帶電測試 (需要恆壓恆流) 1V 4A something.... 找出異常發熱既地方,
修正異常後都成功醫好唔少機
作者: slauhk 時間: 2018-1-4 08:45
回覆 slauhk
呢位都係好出色既講師, 其實大致上掌握到排錯次序 (跟著機次序基本上一樣),
就會搵到邊部份 ...
DeepSix 發表於 2018-1-4 04:50
香港同好多地方現在只去精簡,唔想為你維修(只換PARTS減低成本),浪費了好多嘢.就算出面部份做修理都一樣. 早兩年大陸(華強)我見過有已經有人可以為MACBOOK AIR加ＲＡＭ(４Ｇto8G)都是千中尾左右（連換ＭＯＮ，過程好復雜，我朋友因為死ＭＯＮ（自己壓爆）香港要收1.8K所以上去換，順便問吓）反正過了保，佢用到現在。
作者: laputafish 時間: 2018-1-4 22:50
神呀作者: KinChungE 時間: 2018-1-7 23:55
好奇一問
點解好似咁多macbook都係死SMC?
作者: DeepSix 時間: 2018-1-12 04:10
本帖最後由 DeepSix 於 2018-1-12 04:23 編輯
回覆 11# KinChungE
System Management Controller, 佢負責幾多有關電壓既野, 所以入過水或 G3H power rail 當中有電容老化 -> shot 左都有機會電死佢.
- SMC 會 Monitoring 充電電池
- Monitoring 所有輸入及工作電壓
- 控制 Logicboard 內 ISL6259/ISL6258 Main power rail 降壓電路既輸出, Macbook Air 8.5V, Macbook Pro 12.5V
- 控制風扇轉速
- System ON OFF
- 唔同 State 既切換 S5 S4 S3 S0....
- 一樓提到既 onewire circuit
個人常見既係壞LCD 背光燈升壓(可達50V) 同埋佢既電源 Fuse
因為佢位置就係入風位, 大麈加上濕氣就
其次係 SMD 電容 cracks, 估計係背包/手袋壓毀
https://product.tdk.com/info/en/ ... 02/index.html#anc01
