標題: [開箱] 團隊用 Mac 工作適合用 DAS 還是 NAS？10GbE NAS 效能實測 [打印本頁]

---

作者: samleemc    時間: 2020-2-10 00:40     標題: 團隊用 Mac 工作適合用 DAS 還是 NAS？10GbE NAS 效能實測

本帖最後由 samleemc 於 2020-2-12 17:11 編輯





在我上一篇Thunderbolt 3 RAID 5的開箱，有一位網友問我，為什麼不考慮用NAS做RAID 5，而用貴上很多的Thunderbolt 3。當時我的回答是因為很多NAS 只有1Gbps的網速是一個瓶頸。

但在使用了Thunderbolt 3的這一年裏，團隊的人數也慢慢開始增加，我們慢慢發現了Thunderbolt的短板：

        0.        多人共享資料的時候，雖然支持熱插拔，但要把整組RAID搬來搬去還是很影響工作效率的
        0.        最後要把做完的項目資料再備份到NAS一次，也有點麻煩

所以心裡面的小惡魔在過去的一年不斷的問自己，如果，假如。。。是10 Gbps NAS呢？


登、燈、等、凳！



一貫非常的Synology，原汁原味，簡單就是美！

我們來開箱吧！



開關鍵
USB 3 x1
提示燈x6
SATA3 硬盤位 x6



電源
Kingston 防盗鎖插頭
1Gbps Ethernet x4
e-SATA x2
PCI-E x1

補品 :
Dual RJ45 10 Gigabyte Ethernet PCI-E
Synology 4GB ram

一般的開箱網上太多了，所以我們就不重覆了。下面我們很快補上兩張DS1618+ 的PCI-E 槽位，跟ram槽位的圖片，我們就直上主題吧！

原本DS214PLAY 只有1GB RAM，⽽且不能擴充，有時使用NAS會有系統反應緩慢的情形，而且我們也打算會用Synology Virtual Machine Manager 去建幾個VM，因此今次也順便更新了



這一張是Synology 的E10G18-T2，有兩個10G的RJ45插頭！



DS1618+  裡面的PCI-E接口

<a href="https://attach.mobile01.com/attach/202002/mobile01-c3ae75cdd0c7a503598533be6c19b229.jpg"><img src="https://attach.mobile01.com/attach/202002/mobile01-f3afc0b0747b017a9995ae2667e48437.jpg"></a>

至於電腦那一邊，我們會用CalDigit的Thunderbolt 3 10G Connect



再來我們看一下我們 以前 & 今天  的10G網絡系統圖

以前的setup ( 圖A )



今天會做的setup  ( 圖B )



我今天用的10Gbe Switch 是Netgear 的XS508M，市場上也有其他的10G switch，具體用那一個就要看各位的需要了。

其實建構一個10G網絡的設定在2019年已經變得很簡單。當我們把電腦跟DS1618+ 都按照( 圖B ) 插好插頭之後，我們可以用Synology Assistant去發現並設定我們的DS1618+ ( 如下圖 )



當我們把DS1618+按我們自己的喜好設定好之後，我們就可以開始搭電腦與NAS之間的10G通道了。一般的網絡線(Cat.5e)並不適合10G網絡，所以我們這次用的是Cat.7 的網絡線。



檢查一下速度，10G無誤！



DSM這邊也差不多，10,000Mbps => 10Gbps



在電腦跟NAS上如果有多於一個網絡接口，記得要設定好10G網絡的優先次序



免不了的Speed Test

DS214Play


DS1618+ without 10Gbe


DS1618+ with 10Gbe




我們買了4個Seagate的EXOS 6TB 組⼀個容錯和效能兼具的RAID 5，加上有時候會有⼤量的小檔案讀寫，所以安裝兩⽚128GB 的SSD組了⼀個SSD Read-Write cache (RAID 1)。本來是打算組⼀個RAID 0的，但DSM6.2 為了保護要寫回硬碟的Data，犧牲一點速度也值得啦！



就算只是平常登入的速度都快多了，爽！
Video : https://youtu.be/czIDZhK3-UQ

乍聽之下，登入時間快幾秒，影響沒有很大。但對於經常使用 NAS 的人就會懂，就像 Mac 採用 SSD 一樣，大大提升用戶使用感受。簡直不是同一個世界。本來DS1618+已經比DS214Play快多了，但每點一下都是秒開，這種飛一般的感覺真的會讓人上癮！

最後我們試一下Time Machine備份吧







在沒有10Gbe的情況之下，雖然1618也比較214快，但只是快了20%。
但在安裝了10Gbe的情況之下，快了56%！！！真實傳輸速度快了一倍有多！不難看出來，在沒有10Gbe之前的瓶頸一直是在傳輸(1Gbe)的身上，到了今天，個人電腦都用上4-8核心的CPU，SSD之後，如果想要一統一的體驗，我們需要的補全的，可能就是10Gbe的傳輸速度了，不然只會浪費了電腦的處理能力跟用家的時間而已。

你們可能用留意到，在214 跟 1618上面Time Machine是用不同方法去連接的。在214Play上面我用的還是普通的network drive，但在1618上面，我用的是iSCSI的連接方法，這方法可以讓Mac以為這是一個internal/external drive，也有些程式是寫成不能用network drive的。關於iSCSI的事情，有興趣的小伙伴可以Google一下，或者留意我可以分開再寫一個Post。

---

作者: wingyinff    時間: 2020-2-19 15:17

本帖最後由 wingyinff 於 2020-2-19 15:18 編輯

師兄，想問一下你公司 NAS 主要用來做 TimeMachine / temp storage 還是 work together in same folder?
因我地公司 12 Macs / 10 PCs Design 用，主要用 cc / 3Ds Max，開始唔想同事各自在機頭做，想大家統一在同一 folder 內工作，考慮緊用 OneDrive 還是自建 NAS

---

作者: funfunhk    時間: 2020-2-19 16:46

回覆 2# wingyinff


    我公司用NAS作file server後半夜自動up上OneDrive.

---

作者: wingyinff    時間: 2020-2-20 00:40

本帖最後由 wingyinff 於 2020-2-20 00:46 編輯


同事佢地全部 file 都只會放係 file server 內？你地公司大約有幾多人會用呢個 server 呀？
另外 OneDrive 唔係只得 1TB 嗎？你 6TB Raid5 都成 30TB，點 backup 得晒嘅？

---

作者: funfunhk    時間: 2020-2-20 09:38

回覆 4# wingyinff


    我公司有十部Mac及三部PC用NAS作file server.
係,以前用mac server中央管file,近五六年轉用NAS.
型號是RS3617.主要用AI PS軟件,psd一個可以3GB,ai一個可以1GB.
OneDrive for Business係5TB一個account.
我個RAID有20TB,四個account裝得晒.
而且就算30TB都唔會一日用光,可在用完一個5TB前先再加.
好似用iCloud back iphone 512gb 都唔係一開始就租2TB啦.

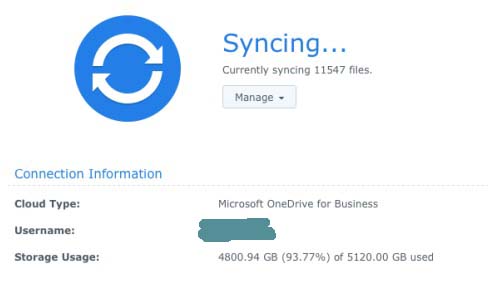

圖片附件: Screen shot1.jpg (2020-2-20 09:34, 28.52 KB) / 下載次數 187
https://www.hkepc.com/forum/attachment.php?aid=2177087&k=28006394764cd0a6cc999ab59141ed7f&t=1781470279&sid=4NkgRI1ipv

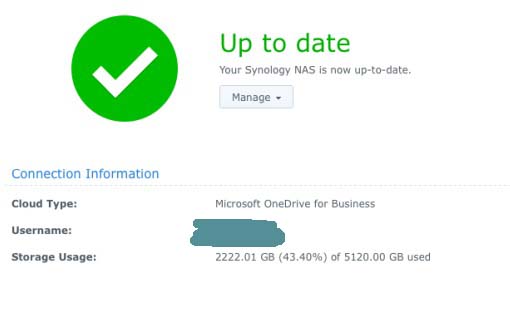

圖片附件: Screen shot2.jpg (2020-2-20 09:34, 28.65 KB) / 下載次數 185
https://www.hkepc.com/forum/attachment.php?aid=2177088&k=da88eb99c756ec339928ccc9cdaebc82&t=1781470279&sid=4NkgRI1ipv

---

作者: wingyinff    時間: 2020-2-20 13:55




師兄，你公司 Designer D working files 全部放晒在 File Server 上，咁係行 AFP 定 Samba 呀？
另外，係咪一直 mount 住 server 直接 access working files 呀？
因為我曾經有個慘痛經歷，公司用 iMac 行 Excel 咋，save 嘅時候 corrupted 晒，所以一路唔敢伸展去 2D / 3D Department

---

作者: 風十三    時間: 2020-2-20 14:09

有冇人發現 10G Mac TB3 有問題？
我都係用
CalDigit Thunderbolt 3 10G Connect
兩邊都係 SSD
Win10 用同樣配置，均速係 1.1G/s(機乎每次都係)
Mac 試了好幾次，均速係 900MB/s(10次有4次趺速)

---

作者: funfunhk    時間: 2020-2-20 15:40

回覆 6# wingyinff


    舊機行AFP 新機行Samba.
係，直接mount住server開file做野.
你嘅經歷好耐之前我都試過.
我諗係以前硬軟件不太強的關係.
而家（近十年）都冇乜出現過了.

---

作者: funfunhk    時間: 2020-2-20 16:25

回覆 7# 風十三


    Mac 有 900MB 算係咁了.
唔同os唔同protocol總有差別的.
什至唔同file system都有分別.

咁你趺速時個network有冇問題出現？
又： 趺係行行下趺？  一開始已經係趺速？

---

作者: 風十三    時間: 2020-2-20 16:30


剛開機時，通常行到 900MB/s
但過多幾粒鐘後，讀寫另一部Mac 會跌到得400MB/s
如果換著 HDD 更加明顯跌得比Win10勁，一般都係200/MB/s

---

作者: vbe71530    時間: 2020-2-20 18:34

回覆 3# funfunhk

用Hyper backup upload?

---

作者: wingyinff    時間: 2020-2-20 20:01


即係不論 MacOS 都用 Samba
我地 Project Team 行 excel 都係直接 mount file server
但 Design Team 一直都話慢，如果係咁可以同老細傾傾試2下

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: funfunhk    時間: 2020-2-20 21:51

回覆 11# vbe71530



用 Cloud Sync

    https://www.synology.com/zh-hk/dsm/feature/cloud_sync

---

作者: funfunhk    時間: 2020-2-20 22:10

回覆 12# wingyinff


    我會以 MAC OSX 10.10 以下為舊用AFP,以上為新用SAMBA.
network做野比local慢些係一定,但都係開file save file果下慢些少.
全 giga switch 同綫正正常常都有100MB/s,我認為可接受.
所以要用些行政方法焗佢地用.個個放file在自己機有事起來好麻煩的.

---

作者: wingyinff    時間: 2020-2-21 12:26



師兄，果然搵到知音人，我做 account servicing，公司細所以幫老細跟進埋 IT 嘢

我都發覺公司辦公文化各自為政，同事放假，其他同事要去佢個位先處理到 project，但正路做法應該係自己電腦只有自己先開到，其他同事唔應該入到自己電腦

所以我地 Project Department 已經開始改用 OneDrive for Business 去將 project 統一處理
我強制要負責同事開 1 個 folder，然後再 share 俾其餘跟進同事，大家只在同一 folder 內處理文件
但 OneDrive 有樣唔好係老細覺得 D project 放上雲唔安全，放返係公司內部 file server，加埋隻 firewall 封咗出街通道，咁先安心

多謝你提供寶貴意見俾我

BTW，我地雖然做 account servicing，但都已經改用 iMac run Office 2019，IT maintain cost 真係慳好多，iMac 差不多唔洗搵人攪，反正 3D 同事用 Windows 10 耐唔耐就出現 hang 機問題，但佢地無計，3Ds Max 同 AutoCAD 始終要 under Windows 10 去用

---

作者: funfunhk    時間: 2020-2-21 13:46

回覆 15# wingyinff


    係呀！這是大方向. 但要改變由行單支轉行中央管理係要比些時間佢地.
而且最好順便定埋 folder structure diagram 同 file naming rule 等.

祝順利

---

作者: wingyinff    時間: 2020-2-21 14:25


中晒我心諗咩
老細基本上認同，所以我地先係 Project Team 推
但我心一直擔心 Design 行 server 會慢，但有你做 sample 我安心好多

睇下老細想行 OneDrive 定 file server 再決定

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: samleemc    時間: 2020-2-22 16:49

回覆 7# 風十三

How to calculate the "speed" does make a difference between Mac and Windows....

---

作者: samleemc    時間: 2020-2-22 16:53



Suggest you to try 10G, 用咗包你同事話正。1Gbps有d SSD都冇咁快。

---

作者: 風十三    時間: 2020-2-22 17:13



Unifi 16XG Switch
CalDigit Connect 10G - Thunderbolt 3 to 10Gb
QNAP Thunderbolt 3 to SFP+

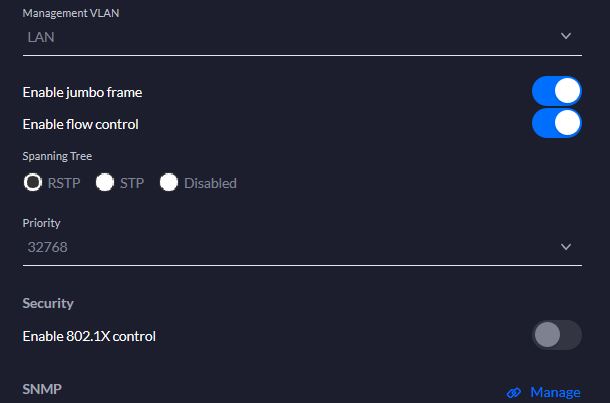

Windows 就咁 Copy Mov "10GB" 去另一台 Windows 兩台分別都以 TB3 接 10GbE Lan (有開Jumbo)

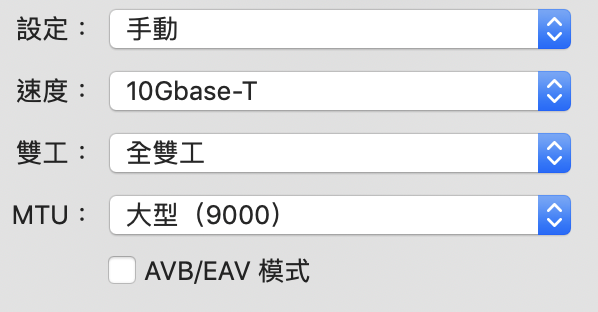

Mac 也是用同樣的方法，兩台分別都以 TB3 接 10GbE Lan (有開Jumbo)

---

作者: wingyinff    時間: 2020-2-22 21:52




多謝師兄指點

---

作者: vbe71530    時間: 2020-2-27 18:16

回覆 13# funfunhk

Cloud Sync同Hyper Backup上有咩分別? 假設大家都只係backup上cloud

---

作者: funfunhk    時間: 2020-2-28 07:10

回覆 22# vbe71530


    Hyper Backup 是打包了的.
想restore個別FILE要用Hyper Backup Explorer.
Cloud Sync就以FILE做單位逐個copy.

---

作者: wingyinff    時間: 2020-2-28 16:30

本帖最後由 wingyinff 於 2020-2-28 16:31 編輯

Deleted

---

作者: wingyinff    時間: 2020-2-28 16:33


因要換晒全個 NAS，呢家咁嘅環境我相信老細暫時唔會投資落去，所以本想用 Existing Equipment 去改
但因為要 10GB 關係，都係暫時 Hold 住

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)
