作者: waltyuen 時間: 2019-8-14 00:23 標題: 好似係全球唯一 唔會嚇親 自己做 8絞線比NX7
本帖最後由 waltyuen 於 2019-8-14 00:29 編輯
其實 DIY 唔得就試多幾次 . 整得好睇D 自己滿意度增加 ,會
唔使下下一堆電子零件嚇壞人, 小弟小小分享唔係咩教學 ,都是係里度學左基礎再睇其他料實習下.
入正題

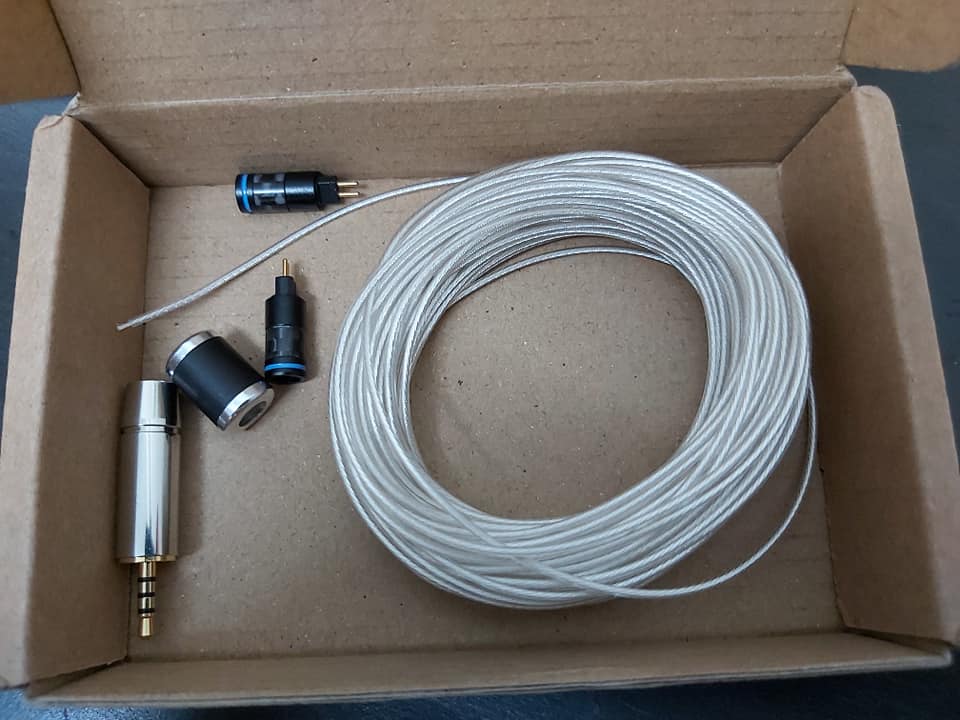

材料如下
1.2.5插
唔好買20蚊內個D銅好雜 里隻 AEC 插 再套返個大D 金屬外殼 是小弟覺得合理D 有錢貴D古河個D真是好D
2. 銅鍍銀線利茲線(漆包線)
金屬外面多層膠皮防氧化變綠 線身會軟D 不會扯斷 7芯扯斷2芯 聽落唔覺, 到放底一排再聽就知道HIHI喇
3.分線器
孔大細要預得好 虛位多就無 聚力 亂動會震影響聽感
4. 0.78 插
淘近排里隻賽鋼外殼幾好 實淨 孔大4mm 玩8絞方好多
5.4mm 加厚加硬膠縮膠 6mm薄壁膠縮膠 8mm雙加厚壁膠縮膠
工具: 開線鉗 熱風槍 恆溫雞 他錶
STEP 1
開線 10米分出8條,線頭線尾要記好. 2.5插 +極係出力 尾去頭 -極線頭去尾,即分開4組 每組2條 L/R+極 線方向一樣 -極剛反之
(里PART 分好重要; 因為自己DIY 衰聲收場多數係里度多分錯 開聲影響比焊得太衰更大影響力.)
STEP 2
利茲線 開大恆溫雞到440度 點鈕錫 解左利茲細花外皮
STEP 3

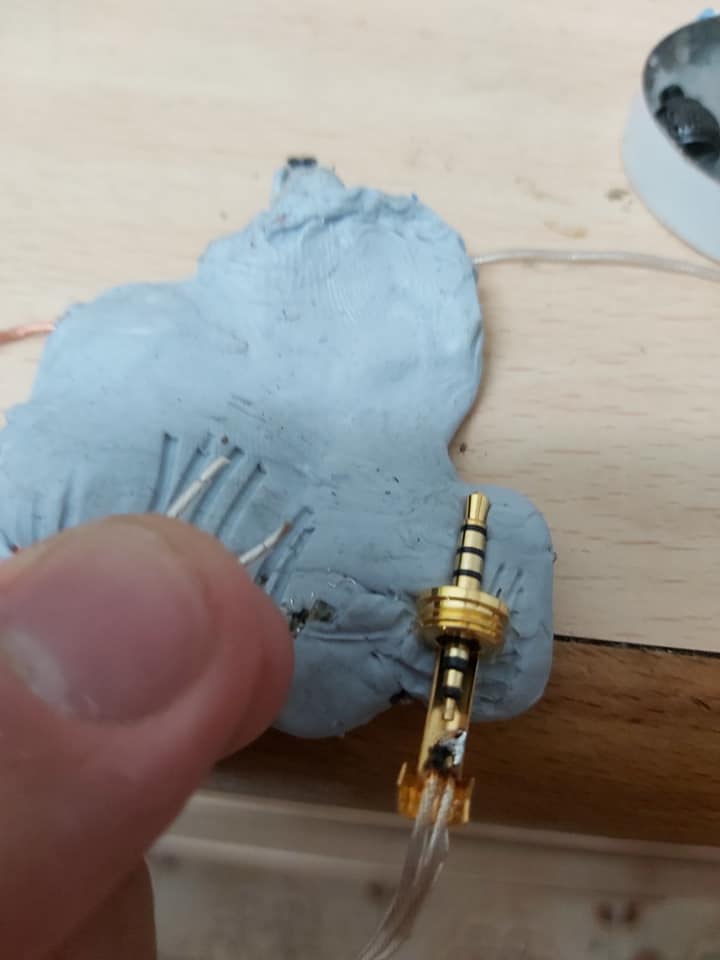

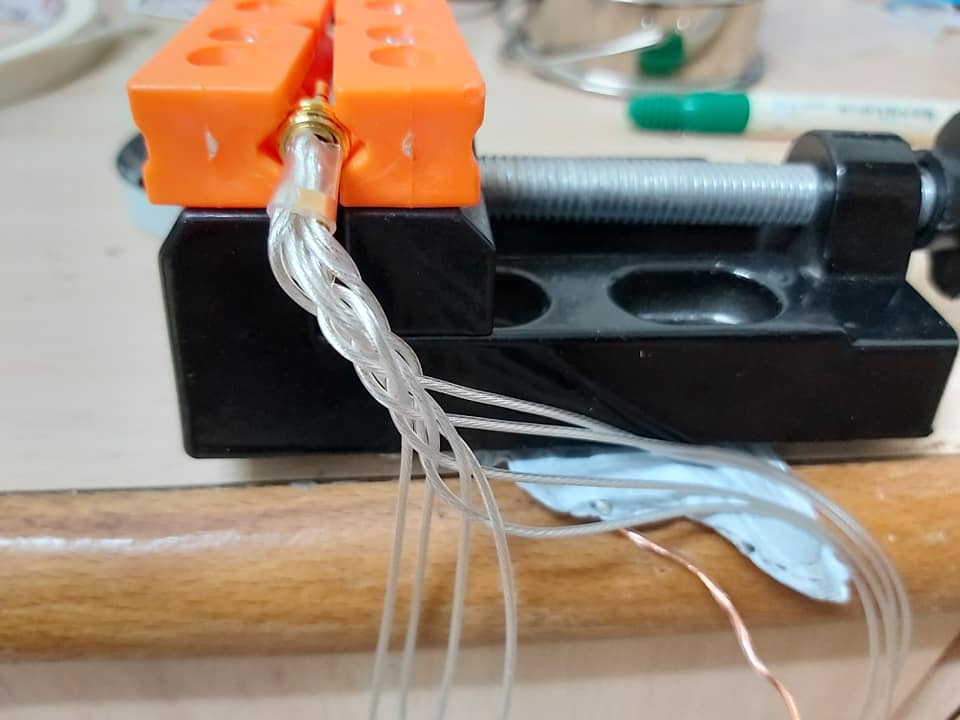

小弟比較喜歡先焊 2.5插 個邊. 會比較多人喜歡先做耳機插個面因為順住落 去到耳機插個面先剪線好似慳料D
R- R+ L+ L-

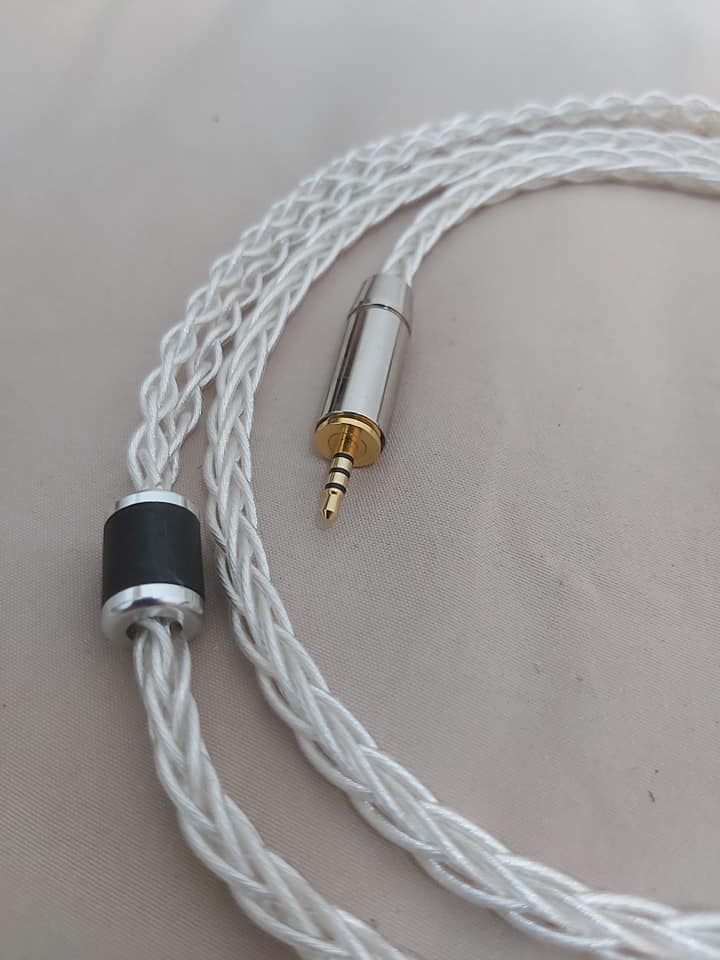

編編織織............ 做8編方織 70-80cm 左右就落分線器 ,他錶出場喇 分開 R- R+ L+ L-
STEP 4

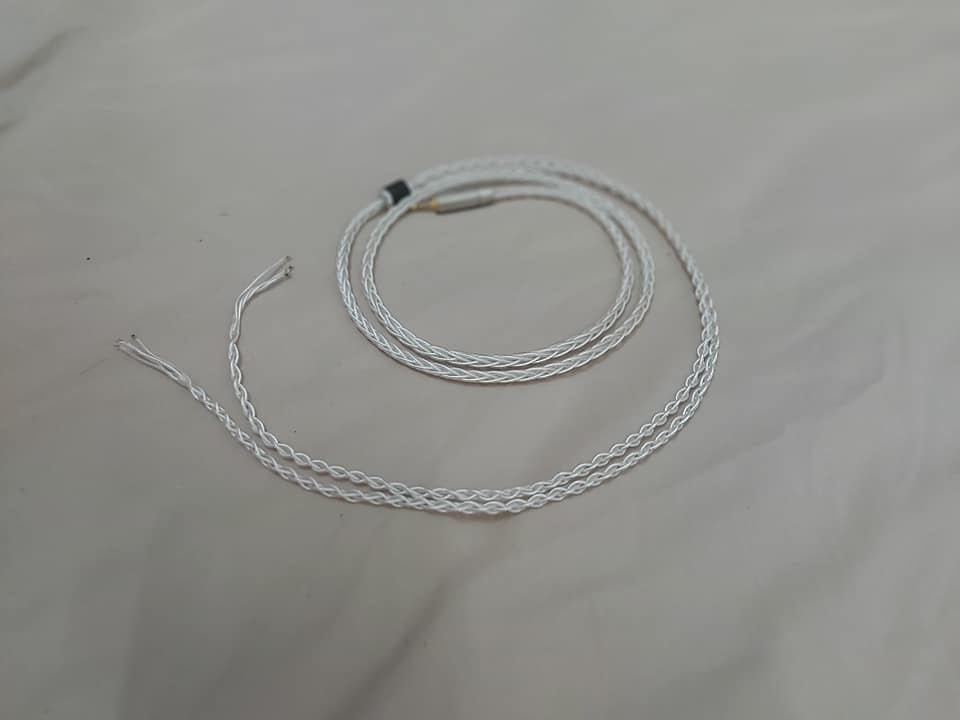

編編織織............ 4編十字織到尾後,留5-8CM左右唔織做耳掛位.
STEP 5
先用6mm縮左剛才無織的部份
再套好下面講的熱縮膠
焊接 0.78針腳
有凹位個面 左面是 + - 右面 - + 他錶他好 點錫 2秒內成球型包住線同針腳 離手吹凍搞定 . 用4MM加硬身熱縮膠固定焊點做成支撐點去做耳掛.
之後套好8mm加厚壁膠縮膠
帶隔熱手套反手拎出彎曲位去就返貼耳背 同時用熱風槍吹出個NIKE 剔型出來. 咁就搞掂
(因為一枝公係屋企這PART無人影相了)

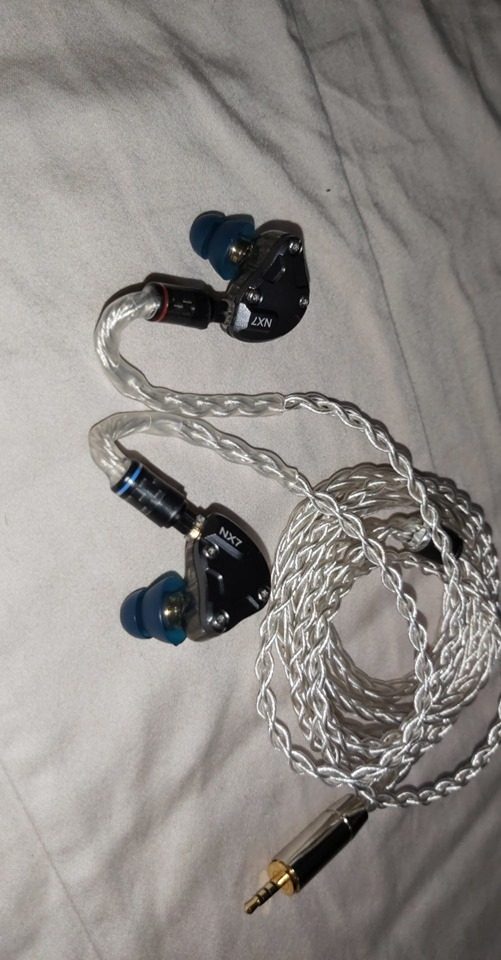

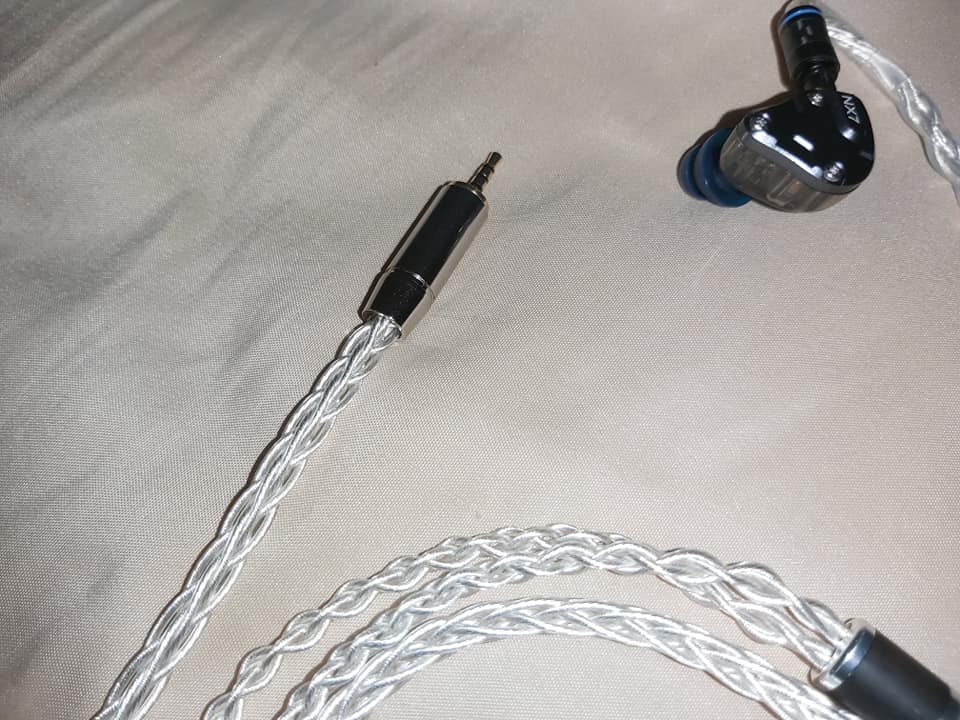

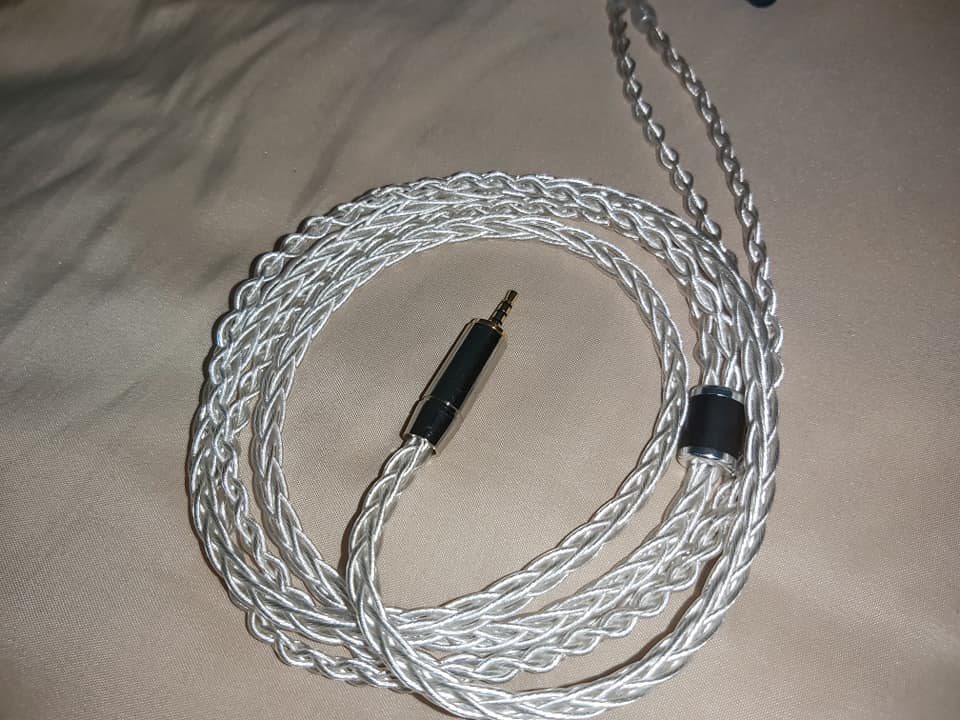

預比NX7 線 想唔好貴過耳機 , 所以選材 銅鍍銀線 , 大概400人仔左右, 因版規LINK不貼出來, 自己SERACH 淘寶就出到

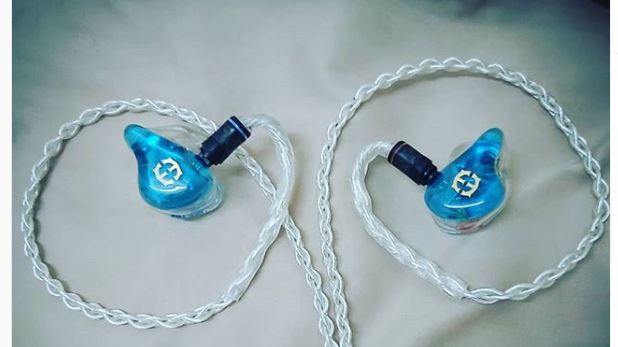

同其他耳機合照
圖片附件: 67826691_10211898632781164_1995744519311589376_n.jpg (2019-8-13 23:46, 63.53 KB) / 下載次數 169https://www.hkepc.com/forum/attachment.php?aid=2143725&k=b339092b83427bbdcef2a3b9b18614b1&t=1781331300&sid=8yoK96VoQ
圖片附件: 67939053_10211898633461181_7408997866124869632_n.jpg (2019-8-13 23:46, 47.27 KB) / 下載次數 173https://www.hkepc.com/forum/attachment.php?aid=2143726&k=345429c89ce413fdd9b71b669180fe5b&t=1781331300&sid=8yoK96VoQ
圖片附件: 67949351_10211903228936065_1217173949067034624_n.jpg (2019-8-13 23:46, 82.97 KB) / 下載次數 189https://www.hkepc.com/forum/attachment.php?aid=2143727&k=ace16460a3d6170293592959c3198b14&t=1781331300&sid=8yoK96VoQ
圖片附件: 68283799_10211903228656058_2678140781704773632_n.jpg (2019-8-13 23:47, 89.12 KB) / 下載次數 172https://www.hkepc.com/forum/attachment.php?aid=2143728&k=63885057ed06b5090ec2d14bc252b11f&t=1781331300&sid=8yoK96VoQ
圖片附件: 68348833_10211898633061171_7037091025852039168_n.jpg (2019-8-13 23:47, 28.85 KB) / 下載次數 205https://www.hkepc.com/forum/attachment.php?aid=2143729&k=96a2fcc47a6bd3c374c4927b161c1f8f&t=1781331300&sid=8yoK96VoQ
圖片附件: 68361389_10211898633901192_8666187342588936192_n.jpg (2019-8-13 23:47, 43.84 KB) / 下載次數 153https://www.hkepc.com/forum/attachment.php?aid=2143730&k=b2eaeeae8db7e7a0b1560ddeb7bb1142&t=1781331300&sid=8yoK96VoQ
圖片附件: 68748289_10211898633701187_4764552576030998528_n.jpg (2019-8-13 23:47, 19.5 KB) / 下載次數 188https://www.hkepc.com/forum/attachment.php?aid=2143731&k=83c555163773c4adb926b0f27be45ca7&t=1781331300&sid=8yoK96VoQ
圖片附件: 22.JPG (2019-8-14 00:15, 33.49 KB) / 下載次數 203https://www.hkepc.com/forum/attachment.php?aid=2143738&k=1e02bfc674bd7dd540f08621aef39cdd&t=1781331300&sid=8yoK96VoQ
作者: waltyuen 時間: 2019-8-14 00:49
後記 自己做線就同PC砌機一樣 , 用小左金錢成本 但要用自己時間,一條線 放工食完野玩就一晚用左GA 喇
同材質成品線大概要 600左右.
圖片附件: 68854205_10211903529823587_8318283369431433216_n.jpg (2019-8-14 00:44, 124.2 KB) / 下載次數 153https://www.hkepc.com/forum/attachment.php?aid=2143740&k=2c5d3bf5f4834e5c0a27bc3fa771a6a9&t=1781331300&sid=8yoK96VoQ
作者: 五拾 時間: 2019-8-14 08:51
用咩焊錫
作者: waltyuen 時間: 2019-8-14 09:19
今次用elsold
作者: benchan2 時間: 2019-8-14 10:14
支持, 諗起以前的DIY教人織完由頭到尾都用熱縮通, 結果鬼咁硬
而家選擇多左, 平貴悉隨尊便, 少左好多人DIY作者: waltyuen 時間: 2019-8-14 10:35
回覆 5# benchan2
里款線 1.2mm od 線真是幾軟, 唔使特別縮膠固定.
鴨記 賣個D 熱縮縮膠 FOR "大電用 "耐高壓同熱力 收皮完無彈性
縮耳機線 唔好使
淘開里D 彈性好D
圖片附件: 擷取.PNG (2019-8-14 10:31, 36.27 KB) / 下載次數 160https://www.hkepc.com/forum/attachment.php?aid=2143777&k=2b179b10baa64da695bcc8830d74207a&t=1781331300&sid=8yoK96VoQ
作者: AhRay 時間: 2019-8-14 10:50
本帖最後由 AhRay 於 2019-8-14 10:51 編輯
強力堅定堅硬支持師兄做線教學﹐不過唔識分正負(耳機) ﹐對掉唔知對耳機音質有無影響？
via HKEPC Reader for Android
作者: waltyuen 時間: 2019-8-14 11:30
回覆 7# AhRay

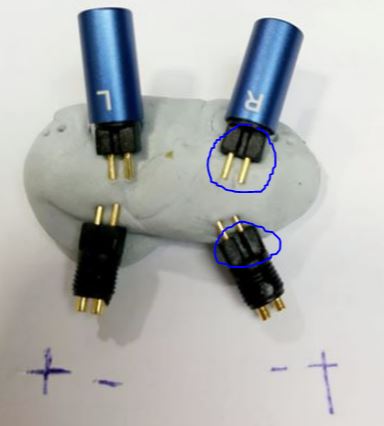

0.78 插 (CM插)有凹位個面 L聲 左起是 L+ - - +R. 插上耳機時凹位個面對出
絕大部份都是咁
+ - 接反 即時唔會影響耳機 但越聽 越會唔好聽 , 中低頻明確聽到小薄 引至高音尖埋一份 .
有時真是連廠線都會錯.
圖片附件: 擷取.JPG (2019-8-14 11:30, 21.34 KB) / 下載次數 176https://www.hkepc.com/forum/attachment.php?aid=2143788&k=319b1938426bce60820d62b3d9cf4041&t=1781331300&sid=8yoK96VoQ
作者: AhRay 時間: 2019-8-14 11:58
回覆 AhRay
0.78 插 (CM插)有凹位個面 L聲 左起是 L+ - - +R. 插上耳機時凹位個面對出
絕 ...
waltyuen 發表於 2019-8-14 11:30
謝謝
via HKEPC Reader for Android
作者: tskso 時間: 2019-8-14 12:09
提示: 作者被禁止或刪除 內容自動屏蔽
作者: samjoker 時間: 2019-8-14 16:51
勁呀
作者: louis3412 時間: 2019-8-14 19:17
真係全球只有一條
via HKEPC Reader for Android
作者: 0186 時間: 2019-8-14 19:56
會考慮量產嗎? 期待~~~
作者: tskso 時間: 2019-8-14 23:43
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hk133 時間: 2019-8-15 02:13
高質DIY post抵讚作者: eastaegis122 時間: 2019-8-15 03:52
師兄利害 支持
作者: waltyuen 時間: 2019-8-15 20:03
多謝大家
回覆 13# 0186
唔會量產 真是花時間 功夫 , 我估瘦佬搵里D隻鍍銀 同你做一條.
作者: waltyuen 時間: 2019-8-15 20:12
回覆 14# tskso
利茲 左的線 聲來得順滑, NX7 開頭圈個面未RUN IN 難有好聽低頻 .
所以出街用里條銅鍍銀 滑D 唔好咁吉 聽下樂器編制小的歌 要舒服向.
返到家就會用 銅銀合金 同 銅線餵下 中低咁 , 希望 NX7 音場深度有返 . 再去聽其他
作者: tskso 時間: 2019-8-16 00:27
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dtdt8007 時間: 2019-8-16 17:29
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-16 18:06
懶人模式,
三蚊雞2.5mm 免焊頭, 三分鐘 剪線夾線 一個十字細螺絲批, 任何小白都可以幾分鍾 有四芯線就變 ...
dtdt8007 發表於 2019-8-16 17:29
作者: tskso 時間: 2019-8-17 01:51
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-17 02:19
係呀！佢幾吹得下㗎
tskso 發表於 2019-8-17 01:51
作者: tskso 時間: 2019-8-17 02:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-17 02:55
改網名一D新意都冇，一睇就知被連續ban account 嘅朋友，唔搞事就咪理佢
tskso 發表於 2019-8-17 02:42
睇唔過眼利用D平台賣廣告,做生意
作者: tskso 時間: 2019-8-17 02:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-17 03:01
其實佢賣咩？賣條線改機改牛?
tskso 發表於 2019-8-17 02:59
作者: 118205 時間: 2019-8-17 03:07
其實佢賣咩？賣條線改機改牛?
tskso 發表於 2019-8-17 02:59
你話咩居心?咩企圖
作者: tskso 時間: 2019-8-17 03:11
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-17 03:12
佢唔鬧人嘅話，我唔理佢， 唔怪得之 不斷開account
tskso 發表於 2019-8-17 03:11
作者: tskso 時間: 2019-8-17 03:18
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 118205 時間: 2019-8-17 03:19
無本生利嘛
tskso 發表於 2019-8-17 03:18
作者: waltyuen 時間: 2019-8-17 06:00

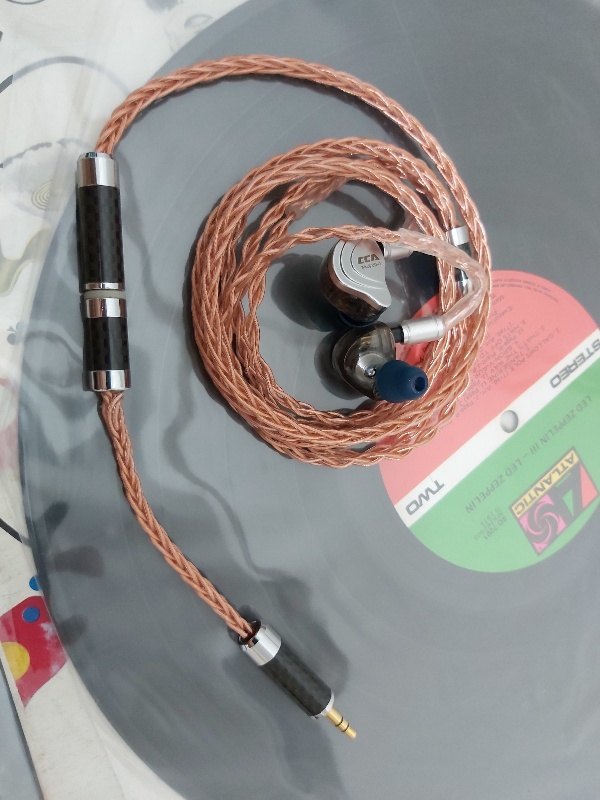

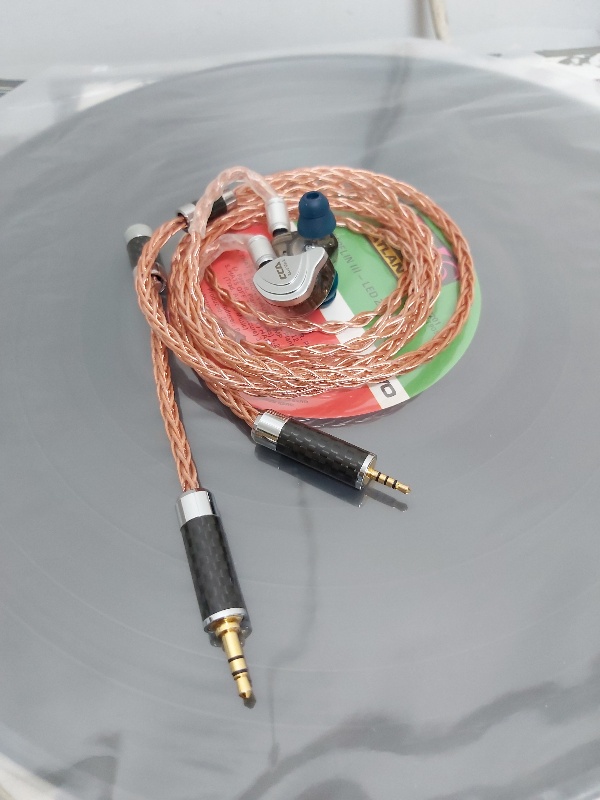

今晚玩多條銅線
btw夾頭不了
c10單圈機,用銅線 炸下 聽hard rock 真是開心，整線 再夾到耳機夾器材聽啱心水的歌 ，這樣好玩嘛。
隻膠是 Led Zeppelin III ，marvel 電影雷神III有用到其中 immigrant song 49年前經典又再復興。
[youtube]UM5BwHq0pX4[/youtube]
圖片附件: 20190817_051730-600x800.jpg (2019-8-17 05:29, 113.05 KB) / 下載次數 139https://www.hkepc.com/forum/attachment.php?aid=2144281&k=deee3a95dd23d1e7189fbf8294413cbc&t=1781331300&sid=8yoK96VoQ
圖片附件: 20190817_051646-600x800.jpg (2019-8-17 05:29, 139.38 KB) / 下載次數 119https://www.hkepc.com/forum/attachment.php?aid=2144282&k=745a74419ccfb089d9c95f733f3cb61d&t=1781331300&sid=8yoK96VoQ
作者: tskso 時間: 2019-8-17 11:27
提示: 作者被禁止或刪除 內容自動屏蔽
作者: tskso 時間: 2019-8-17 11:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dtdt8007 時間: 2019-8-17 11:38
提示: 作者被禁止或刪除 內容自動屏蔽
作者: tskso 時間: 2019-8-17 11:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: waltyuen 時間: 2019-8-17 12:37
回覆 34# tskso

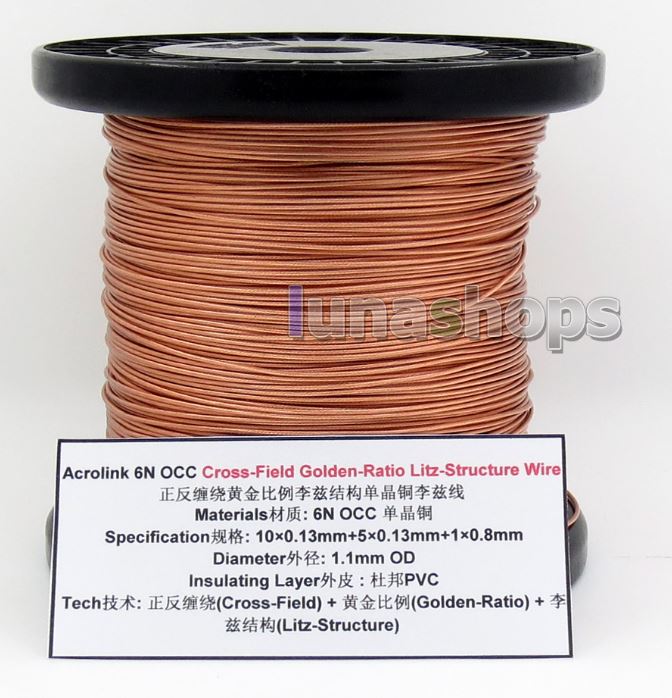

瘦佬無入定里款有利茲皮 , 你叫佢代工做係有. 利申 半年前有問過佢.
出街機細又要足推力 平衡是好D
家用臺AMP我用單端多
通常買11米/12米線防剪錯 1.25 分出8條就是10米 , 有多就會做條里D轉插啊 有時改下耳筒機內線
圖片附件: 擷取.JPG (2019-8-17 12:15, 85.6 KB) / 下載次數 118https://www.hkepc.com/forum/attachment.php?aid=2144320&k=c91dc98f46bacb5489b0a4ea7d5abd21&t=1781331300&sid=8yoK96VoQ
作者: tskso 時間: 2019-8-17 14:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: waltyuen 時間: 2019-8-17 15:39
回覆 39# tskso

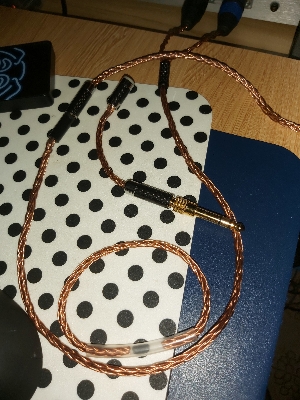

litz
線 不會硬得去邊
圖片附件: 20190817_153606-300x400.jpg (2019-8-17 15:39, 115.14 KB) / 下載次數 132https://www.hkepc.com/forum/attachment.php?aid=2144339&k=17aa85b888f84267c2e3f33c1444cd7d&t=1781331300&sid=8yoK96VoQ
