作者: seed00 時間: 2017-9-26 23:00 標題: 底板插電不能開機，但放置半個鐘後就完全可以開關有畫面
有塊h77n itx，唔想浪費左佢（同埋1155 itx有pcie x16+mini pcie+usb3 19pin家陣 好x難搵......)
但插電狂short開機 pin都係無料到
試過駁隻USB風扇仔落去，係有比充電盞燈仔（隻風扇）比我睇
一short reset bios jumper就熄一熄果盞燈仔
放置play左半個鐘就突然撻著有畫面（拔電之後再試就見CPU風扇有時轉下但撻唔著，有時轉多幾次先著到
但正常撻過之後就可以開關機無問題，一下即得
隻牛放落第二塊板係一撻即著
塊板係壞乜野呢到底...
作者: jackwong717 時間: 2017-9-28 20:40
試下第2隻牛
via HKEPC Reader for Android
作者: 飛天松鼠 時間: 2017-9-28 22:07
本帖最後由 飛天松鼠 於 2017-9-28 22:12 編輯
電容變大值或漏電。
作者: raym123 時間: 2017-9-28 22:36
塊板是否全固態電容
作者: seed00 時間: 2017-9-29 14:37
回覆 4# raym123
全固態，目測無爆（固態爆應該好易發現...
作者: seed00 時間: 2017-9-29 14:38
回覆 2# jackwong717
我返去駁我大機隻牛試下先..
就係隻牛一下就著到第二塊板我先
作者: seed00 時間: 2017-9-29 14:38
回覆 3# 飛天松鼠
你指隻牛定係塊板？
作者: 飛天松鼠 時間: 2017-9-29 16:26
回覆 飛天松鼠
你指隻牛定係塊板？
seed00 發表於 2017-9-29 14:38
指主機板，不是大水桶，係細電容(通常係肉色，好似電阻咁大粒)，連近5Vsb或3Vsb電路。
祗係其中一個可能性。
作者: seed00 時間: 2017-9-29 16:39
回覆 8# 飛天松鼠
我琴晚有照到一粒變左金屬藍色，啲色好似刮唔走，近dvi/hdmi晶片
作者: 飛天松鼠 時間: 2017-9-29 16:59
回覆 9# seed00
一般主板零件旁會有絲印表示零件種類、如c代表電容、R代表電阻、L代表電感、
Q代表半導體管........

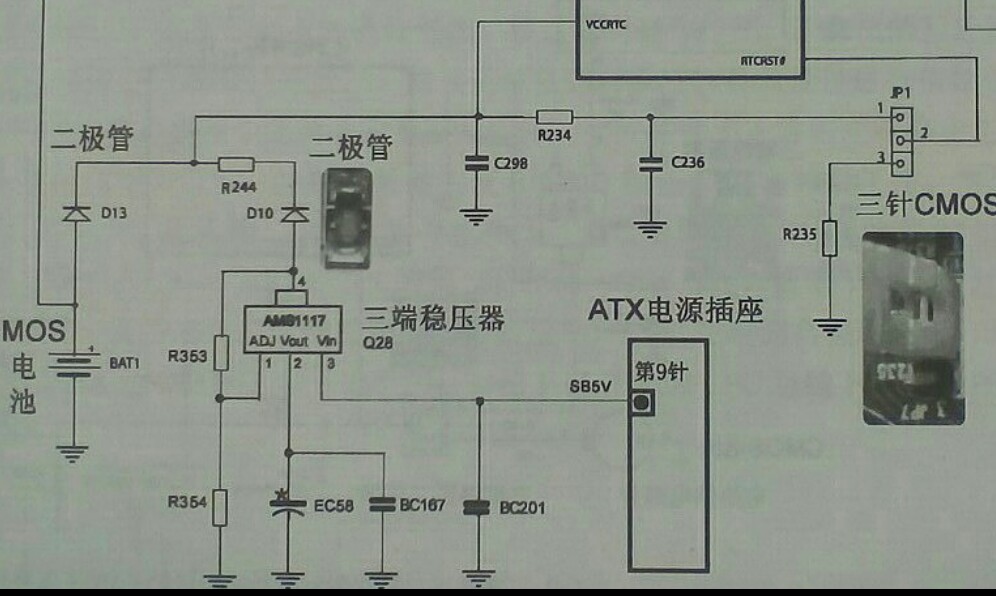

類似圖中C236電容漏電可導致長插電源一段時間才能開機。
注意祇係借用其他電路圖作討論，此圖不是樓主主板電路圖。
有錯輕拍！
圖片附件: cap.JPG (2017-9-29 16:53, 98.1 KB) / 下載次數 26https://www.hkepc.com/forum/attachment.php?aid=2014460&k=a7c3971d8effd24ecadc882ae526b7b1&t=1781370844&sid=kLoO5oqRpn
作者: 黑道明 時間: 2017-9-29 16:59
咩牌子底板~?
作者: seed00 時間: 2017-10-1 10:40
回覆 11# 黑道明
Gigabyte H77n-wifi...
未得閒影相上黎大家參詳
作者: seed00 時間: 2017-10-1 10:41
回覆 10# 飛天松鼠
即係理論上解粒野落黎，搵返粒同樣既辣上去就掂
作者: 飛天松鼠 時間: 2017-10-1 17:20
回覆 13# seed00
#10圖示中零件C236拆掉後不再裝回，九成九不影響運作。
注意該電路不等於樓主主機板電路。
樓主所提及金屬藍色零件我本人不清楚是甚麼，有可能是自修服fuse。
如樓主想更動主機板電路前，最好咨詢有相關經驗的友人。
其他如虛焊，假焊，線路板起銅綠和塵埃導致漏電也可能産生相似情况。
