作者: killuazaoldyeck    時間: 2019-4-7 00:46     標題: 求指教 M.2 SSD 散熱

最近轉左緊熱情嘅三叔970 Evo Plus  M.2 SSD，裝落asrock B360M Pro4個 Ultra M.2 位 （介於CPU同PCI-E之間）  （https://www.asrock.com/MB/Intel/B360M%20Pro4/index.asp ）
CPU用i5 8500，搭住冷媽T200塔扇，平均溫度60出頭
DIsplay Card用Asus GTX960，平均68度上下

兩邊都好似冇獨立風道比條M.2散熱，一開機就長期60度上下浮動，雖唔影響使用，但心裏面真係有條刺。

呢種Case好似就算加被動散熱都應該冇幫助
加裝主動式散熱是否唯一辦法？定有冇其他辦法

---

作者: chow.cc    時間: 2019-4-7 01:12

用磁吸支架装把風扇對住佢吹都唔錯‧比加散熱片好‧

---

作者: Evangeline    時間: 2019-4-7 09:40

AData 啱啱出左SSD 散熱, 有主動式風扇, 想平就係某寶買

---

作者: sport    時間: 2019-4-7 10:15

而家U 同 卡 都6x度，夏天咪7x - 80度
T200得2條熱導管散熱比較差，用咩導熱膏？
去A-sir到問用咩散熱好，平Gelid Solutions Tornado 4條導熱管
卡清潔換導熱膏
gelid m.2 cooling kit
https://cf.shopee.co.th/file/a1ad3ddec33c7cac0bbdeb8c5b866601

---

作者: 觀星是答案    時間: 2019-4-7 12:43

cpu 用下吹式風扇，風尾順便吹埋底板側邊既 FET 同 M2 ssd

---

作者: killuazaoldyeck    時間: 2019-4-7 13:02

本帖最後由 killuazaoldyeck 於 2019-4-7 13:05 編輯

睇過應該係呢隻，好似要出海鮮坊買
ADATA XPG STORM RGB M.2 2280 SSD heatsink 固態硬碟散熱器        HK$ 169


U燒機最高60度應該冇乜問題，不過CPU散熱可以refer返呢度討論 （ https://www.hkepc.com/forum/view ... 127&tid=2482320 ） 始終唔係特意玩OC
遲小小望下類似 NR400 機箱替換冇辦法走CPU 8Pin嘅 N200


都唔係好清楚應該下吹定塔散比較合適我

---

作者: Evangeline    時間: 2019-4-7 13:43

平平地係某寶買隻佳翼，好似$59人仔都有隻有風扇版

---

作者: ppp1225    時間: 2019-4-8 14:57

不如你影一下機箱內籠，睇下係咪走線走得差，唔通風。

---

作者: wkcc105    時間: 2019-4-8 15:49

我之前亦都有相似問題，就算加咗散熱片，動不動就超過55度。
最後我喺個塔散做手腳。
塔散係cm hyper 212，原裝單風扇已壞，改用前後兩把Gelid Silent 12 PWM，咦個裝法，CPU溫度唔錯，就算咦幾日天氣熱番，又冇開冷氣，閒置大概33度，玩魔獸世界時亦都係大概60度左右。而ssd就係咦個情況下，仍然好容易超過55度。
後來偶然間發現Gelid有一款Silent Pro 14，14cm扇但可用12cm扣具，改用佢來做塔散出風，略略加大塔散旁邊風流，SSD就很少超過50度。

---

作者: waifan    時間: 2019-4-8 16:20

可參考下呢位CHING:
https://www.hkepc.com/forum/view ... =2405659&page=1

---

作者: killuazaoldyeck    時間: 2019-4-8 21:26

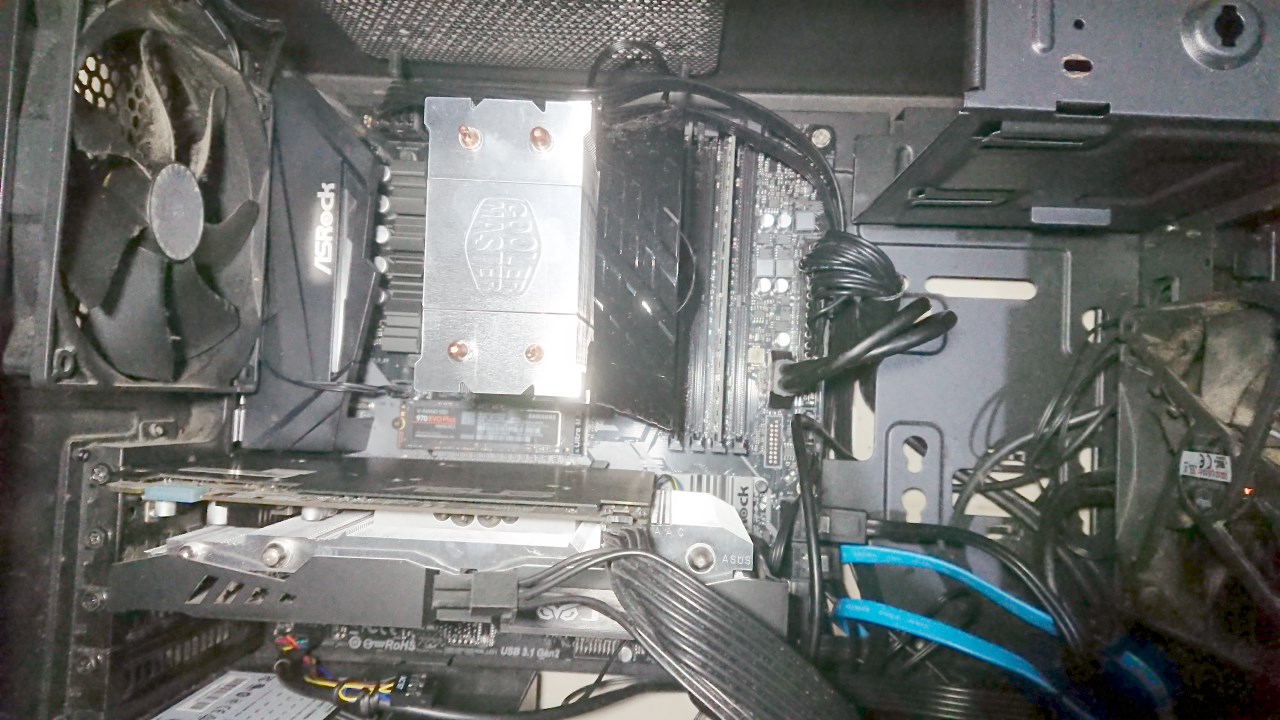

N200背板走線真係唔得，都煩惱有冇合理選擇
不過夾住CPU同Display Card中間，點換機箱都好似形成唔到一條合理風道



呢樣真係要度度佢但好似容易Off埋Topic

圖片附件: DSC_0168.jpg (2019-4-8 21:24, 242.2 KB) / 下載次數 184
https://www.hkepc.com/forum/attachment.php?aid=2119388&k=17d802f0bdfdab4222230c8c0ee95fb7&t=1780866380&sid=FIRTMxQkk9

---

作者: chow.cc    時間: 2019-4-8 21:43

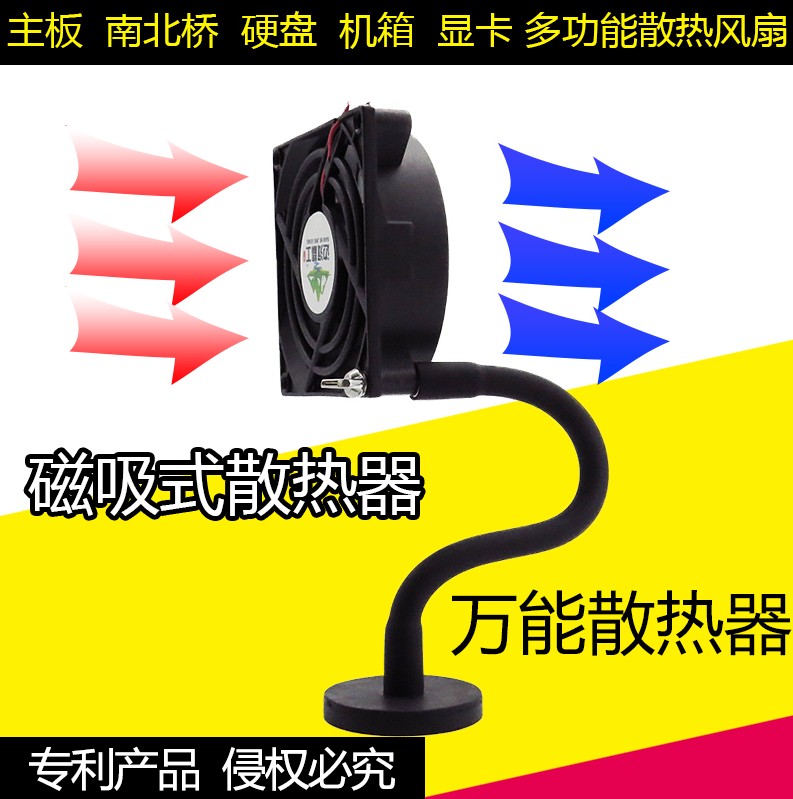

你試下用磁吸支架装把8cm風扇對住佢吹‧一定得！


圖片附件: TB23qO0lOlnpuFjSZFgXXbi7FXa_!!2857581092.jpg (2019-4-8 21:43, 118.37 KB) / 下載次數 199
https://www.hkepc.com/forum/attachment.php?aid=2119390&k=794ce4c6e951814f62730c0cc85df078&t=1780866380&sid=FIRTMxQkk9

---

作者: wkcc105    時間: 2019-4-8 21:59




    最簡單方法係你想方法綁把比較大嘅出風扇喺塔散度，幫助抽風經過ssd上面。

---

作者: ppp1225    時間: 2019-4-8 23:16



就o甘睇，機箱走線當然可以更好，但都未至於好阻通風。

反而見到o的風扇有積塵，我估呢個箱都用o左好耐，而且無點去清塵。

最重要係清理機箱前方風扇入風位同埋隔塵網，清o左就會好好多。

---

作者: killuazaoldyeck    時間: 2019-4-8 23:47

本帖最後由 killuazaoldyeck 於 2019-4-8 23:52 編輯


如果係CPU熱我都明白可以清塵，但SSD作用真係成問號
因爲SSD溫度同張Display Card溫度成正比

---

作者: toylet    時間: 2019-4-9 00:15

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: hkmand001    時間: 2019-4-9 06:20

本帖最後由 hkmand001 於 2019-4-9 06:27 編輯



    夾住CPU同Display Card中間
2邊抽吹風  點可能引到流去吹
個主板設計到禁,都估計預你用水冷
坦白, 垃圾渣設計
如果係我,我會係側板轉一個洞
安裝一把暴力扇

直吹向 M2 SSD
用大風壓同轉速,去迫使有更大風吹到去


第2個方法係利用CPU去吹

顯卡推下一格,把CPU散熱器重裝
方向轉為向上吹

再係上面安裝一把風扇吹出去
E個方法容易D,但效果不高
因為只係用側風旁旁的吹到DD ,影響不大

---

作者: BASS    時間: 2019-4-9 15:51

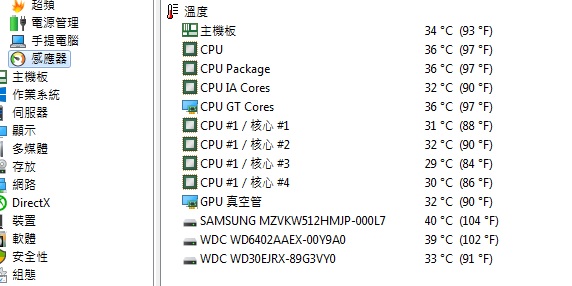

用緊某寶$59人仔風扇版,打機都係50度內

圖片附件: 888888888888888888888888888.jpg (2019-4-9 15:48, 58.17 KB) / 下載次數 153
https://www.hkepc.com/forum/attachment.php?aid=2119492&k=b60c00be643058b41dc8bb97714b8319&t=1780866380&sid=FIRTMxQkk9

---

作者: killuazaoldyeck    時間: 2019-4-9 17:15


隔壁Asus幾塊MATX版都係咁設計
例如 PRIME Z390M-PLUS，TUF B360M-E（-PLUS） GAMING


我覺得問題似冇合適風流比SSD，可能M.2風扇吹都冇地方散（隔壁張960背板熱量直接帶來SSD）

---

作者: happychanbb    時間: 2019-4-9 18:27

回覆 19# killuazaoldyeck

用緊H11M +212X + 970pro
連板個散熱片雞到無朋友

之前有ching 試過用渦輪版
好似ookk
https://s.taobao.com/search?q=SS ... d=tbindexz_20170306

---

作者: Man@MFHK    時間: 2019-4-9 19:49


唔怕嘈，箱前面吸氣換把高轉數勁扇，應該夠力吹到條M.2

---

作者: xxmartin    時間: 2019-4-9 20:49

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: doggiestyle    時間: 2019-4-9 20:51

你加大機箱風扇轉速 ,自然會有空氣流過
不過好被動 ,成效低

---

作者: doggiestyle    時間: 2019-4-9 22:05




你覺得晌CPU 隔黎慘 D 定係晌 DISPLAY 底慘 D?
其實全部M.2 都講唔上有咩好方法散熱
除左 ASUS 出過一款神主牌式插法

---

作者: antonyhk    時間: 2019-4-9 22:22

回復 24 #doggiestyle

點慘都無itx板係板背既M.2 SSD咁慘，夾住左氣都無得唞

---

作者: doggiestyle    時間: 2019-4-9 22:33




果 D 其實你落D 厚散熱墊傳去鋁箱 都 OK

---

作者: antonyhk    時間: 2019-4-9 23:47



只可以係咁，好過無

---

作者: doggiestyle    時間: 2019-4-10 00:18




如果無保我會考慮用導熱膠加導熱管加散熱鋁片...

---

作者: Odda    時間: 2019-4-10 00:21



TUF Z390M 好似好D, M.2 位於PCIE下方

最平解決方法都係買把細扇直吹

---

作者: Man@MFHK    時間: 2019-4-10 03:02

本帖最後由 Man@MFHK 於 2019-4-10 03:04 編輯

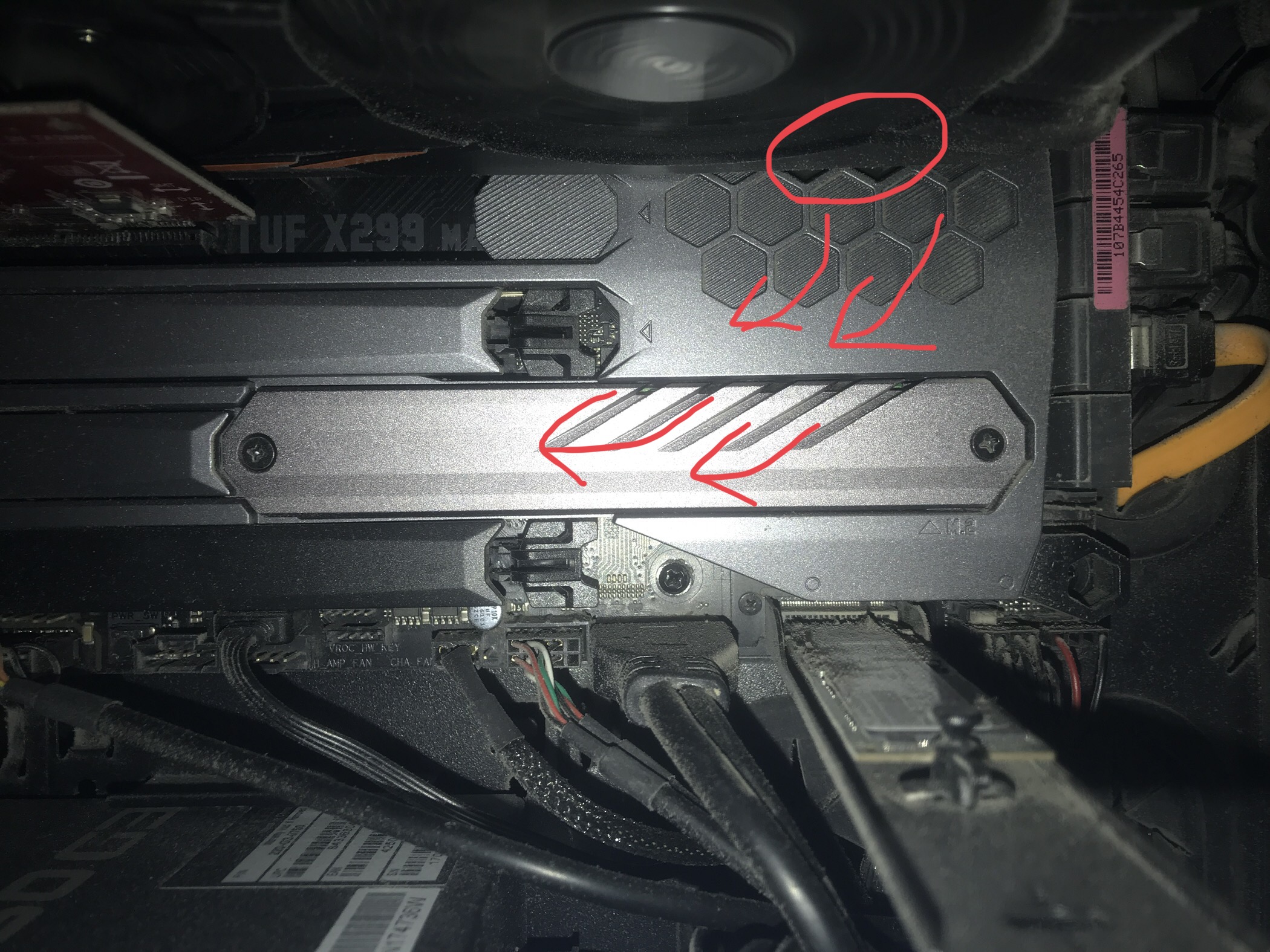

ASUS塊X299 TUF Mark1先好，有把風扇仔吹chipset兼吹埋條M.2。
我條SM961(C drive)擺係入面無見過高過40度，不過出面條神主牌PM961仲涼

---

作者: appletv    時間: 2019-4-17 14:08

本帖最後由 appletv 於 2019-4-17 14:19 編輯

回覆 1# killuazaoldyeck


https://www.guru3d.com/articles_pages/samsung_970_evo_plus_nvme_m_2_(1tb)_ssd_review,6.html


因為EVO PLUS新設計用上了96Layer ; 最熱可以去㗎81度!!!

https://www.guru3d.com/articles_pages/samsung_970_pro_m_2_512gb_nvme_ssd_review,6.html
970 Pro 就涼好多

---

作者: tse120493    時間: 2019-4-20 20:11

回覆 1# killuazaoldyeck


M.2 SSD 散熱有風扇
    https://item.taobao.com/item.htm ... p;abbucket=1#detail

---

作者: hehaya    時間: 2019-4-21 00:38




    搭單問
用邊隻軟件去BACKUP SSD既 WINDOWS/資料去HDD好?

---

作者: toylet    時間: 2019-4-21 01:17

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: tse120493    時間: 2019-4-21 02:41

回覆 33# hehaya


我公司用開Acronis (PAY) OR EaseUS Todo Backup (free)

---

作者: zole    時間: 2019-4-21 05:52

[img][/img]回覆 11# killuazaoldyeck

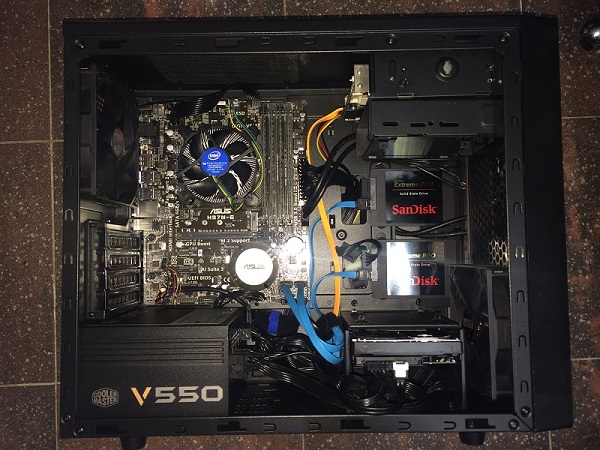

本來用緊 wd black 500Gb  最緊抽左出來試機唔係入面，這張係未架 580，重有張加左卡
N200 走線，都好看塊板去決定，個M.2 好唔好散熱

圖片附件: 1510290444114a78750245ab42.jpg (2019-4-21 05:49, 123.81 KB) / 下載次數 159
https://www.hkepc.com/forum/attachment.php?aid=2121579&k=57268dbd81769103c57ac847bf1cb70f&t=1780866380&sid=FIRTMxQkk9

---

作者: zole    時間: 2019-4-21 05:54

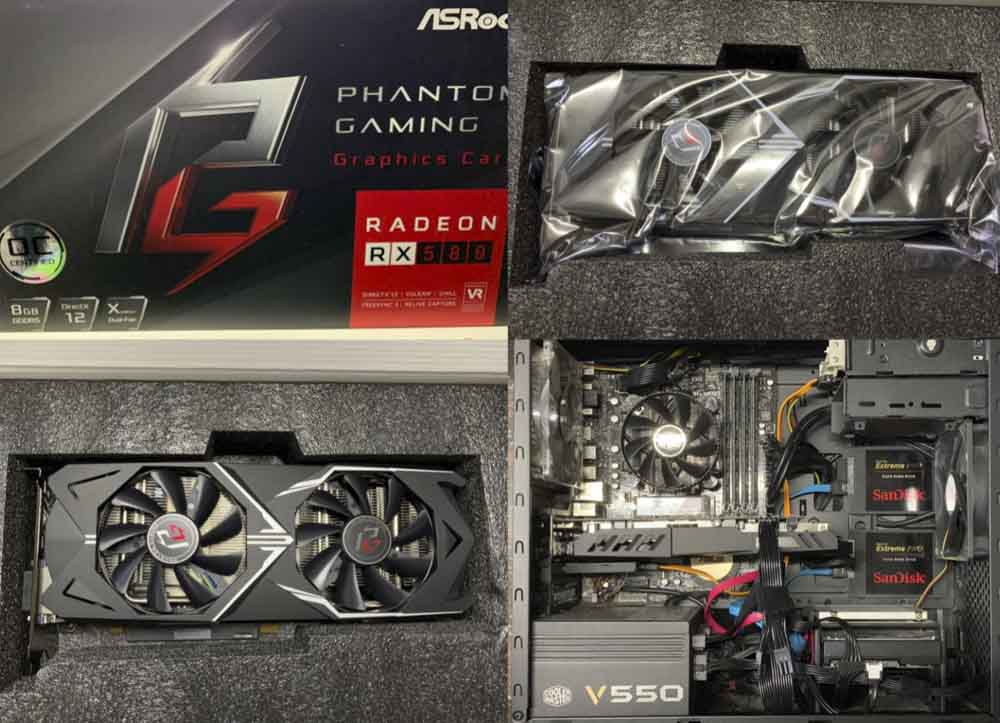

加左 m.2 同 580個樣

圖片附件: 181130221184d4c85c3f634878.jpg (2019-4-21 05:53, 109.63 KB) / 下載次數 148
https://www.hkepc.com/forum/attachment.php?aid=2121580&k=8fca3f4c8693a15678aa547eab514345&t=1780866380&sid=FIRTMxQkk9

---

作者: killuazaoldyeck    時間: 2019-4-25 17:07


可惜試過用被動散熱同呢類有風扇嘅散熱，結果溫度都係維持48到66度，視符張DIsplay Card溫度

---

作者: zoin0000    時間: 2019-4-26 09:51



SSP Ashop有

---

作者: xxmartin    時間: 2019-4-26 15:10

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: bbgirl223    時間: 2019-4-27 12:50

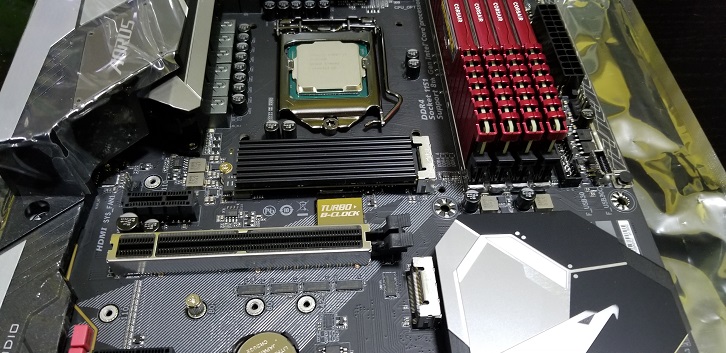

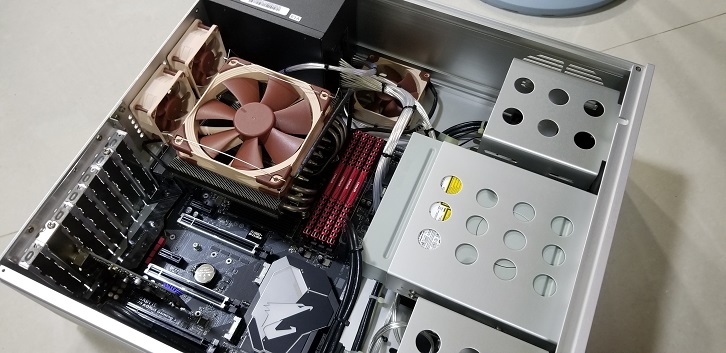

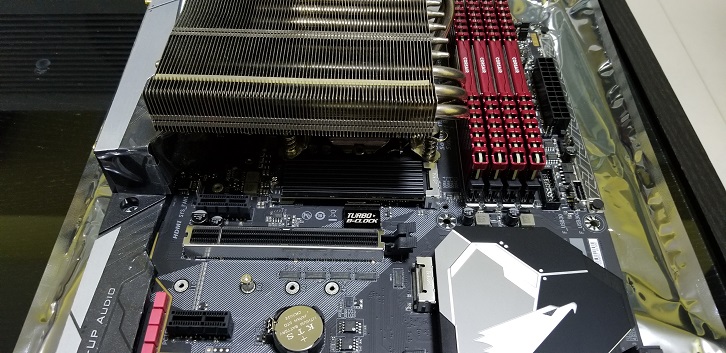

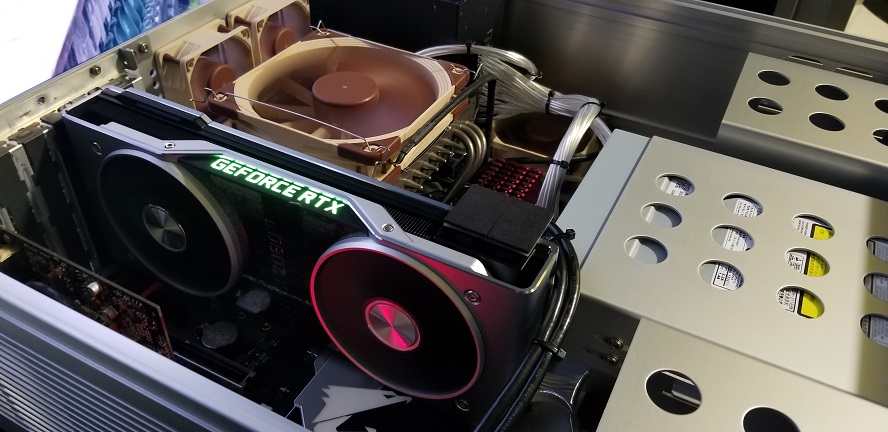

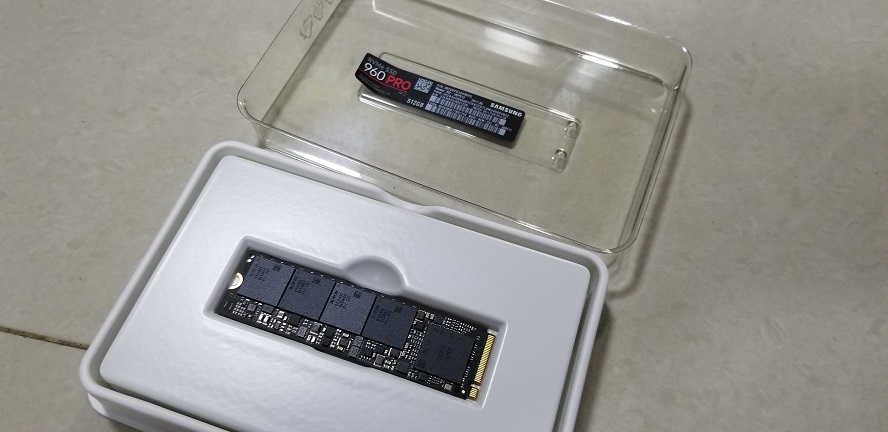

小弟部機用960 pro一買返黎就貼heatsink(拆label貼紙)，一樣係裝係CPU同display卡中間，CPU散熱用下吹式，直接吹埋條M2，條M2一般溫度25度，狂抄野轉片都係41度


不過個CPU Heatsink夠大，完全蓋晒條M2

再用埋120mm貓扇向下吹，風扇set auto平時行幾百轉，full load粒u都係1000轉到

再加埋張公版有背板既display卡夾住條M2

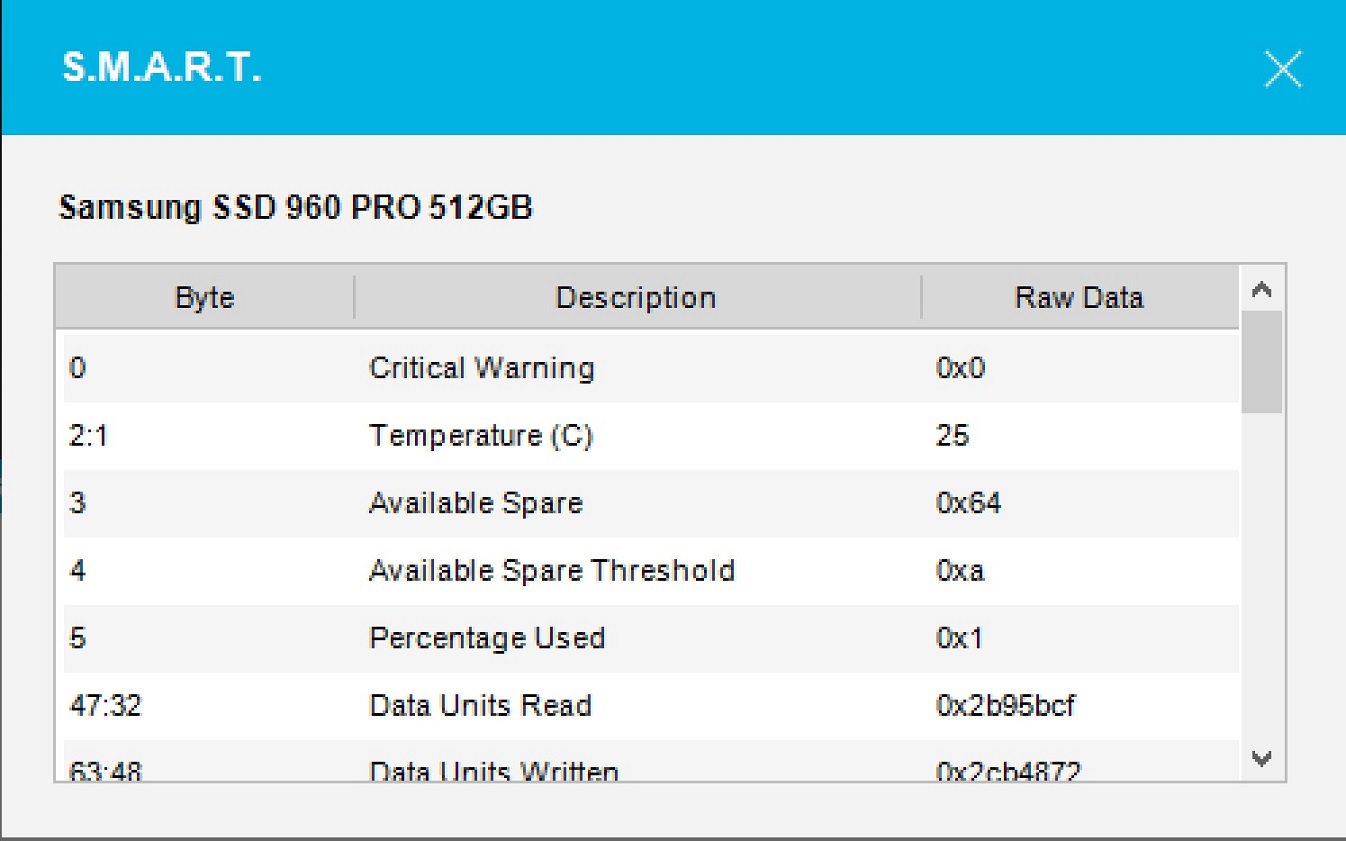

今日條M2既溫度都係25度(無開冷氣)

有圖有真相，簡單直接，從未擔心過會過熱

圖片附件: 1803041426bdf6f1ada037c5cf.jpg (2019-4-27 12:35, 102.7 KB) / 下載次數 149
https://www.hkepc.com/forum/attachment.php?aid=2122779&k=1652d0f9600ac9d4b74b49401989346f&t=1780866380&sid=FIRTMxQkk9



圖片附件: 180304142614c27a0d57a59fd5.jpg (2019-4-27 12:35, 139.25 KB) / 下載次數 154
https://www.hkepc.com/forum/attachment.php?aid=2122780&k=e2e738154b7c3bb5aa0742af169c873e&t=1780866380&sid=FIRTMxQkk9



圖片附件: 18030414266df10f2e234c69a1.jpg (2019-4-27 12:35, 139.44 KB) / 下載次數 158
https://www.hkepc.com/forum/attachment.php?aid=2122781&k=75e9ac2bc0db8089dea085ab0a230f08&t=1780866380&sid=FIRTMxQkk9



圖片附件: 18030414269bb5409e7155fb11.jpg (2019-4-27 12:35, 116.42 KB) / 下載次數 129
https://www.hkepc.com/forum/attachment.php?aid=2122782&k=f20c58f1c99790755ff9e6ff486912e4&t=1780866380&sid=FIRTMxQkk9



圖片附件: SSD Temp.jpg (2019-4-27 12:35, 144.47 KB) / 下載次數 138
https://www.hkepc.com/forum/attachment.php?aid=2122783&k=d0df97eb852d9b18555f3ad12d2d3c21&t=1780866380&sid=FIRTMxQkk9



圖片附件: Mod wire.jpg (2019-4-27 12:35, 142.92 KB) / 下載次數 121
https://www.hkepc.com/forum/attachment.php?aid=2122784&k=8352d922fc82e5a64e18fccefdd804db&t=1780866380&sid=FIRTMxQkk9

---

作者: EVIS    時間: 2019-4-27 17:11

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: killuazaoldyeck    時間: 2019-4-27 21:55

其實係唔係要從塔式CPU散熱轉番用下吹式？先可以解決問題

---

作者: chow.cc    時間: 2019-4-27 22:28

本帖最後由 chow.cc 於 2019-4-27 22:29 編輯

俾熱風吹住‧可能仲熱‧
用塔式CPU散熱‧另外加1把6-8cm扇吹住ssd仲实際！

---

作者: gigabyte    時間: 2019-4-27 23:15



依個見過新高登有得買

---

作者: bbgirl223    時間: 2019-4-27 23:50



Sorry無講清楚，CPU heatsink係由機箱外直接入風，唔係機箱裡面靠前面風吹入，再向下吹落條M2度，而且粒u平時都係廿幾三十度，所以吹落去M2度既風都係唔熱

---

作者: bbgirl223    時間: 2019-4-28 00:13



真係好睇你用咩機箱咯
唔係話用CPU下吹式一定對M2好，係個機箱設計問題，除非你個機箱側板有孔，否則下吹式比塔散更亂氣流，再加上而家大部份顯示卡既熱量都係靠機箱對流帶走，所以理得CPU又要理埋display卡發熱，又要靚又要側透，仲點理條M2同harddisk熱唔熱

---

作者: hpdeskjet3325    時間: 2019-5-5 16:35

本帖最後由 hpdeskjet3325 於 2019-5-5 16:38 編輯

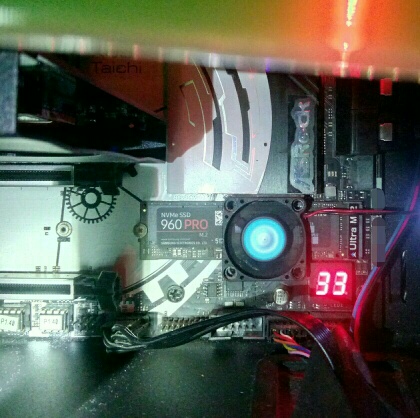

我係加把3cm風扇仔(6v)，插12v三針插座，用电阻由12v降到約4.5v, 等風扇仔可以慢速轉。m.2 抄寫时不过40度。
p.s. 用2.5cm風扇应该更fit位。

圖片附件: P90505-161950(1)(1).jpg (2019-5-5 16:34, 80.53 KB) / 下載次數 144
https://www.hkepc.com/forum/attachment.php?aid=2124469&k=81f06b5dc2f678bea604fb46dc796ae2&t=1780866380&sid=FIRTMxQkk9

---

作者: freefdhk    時間: 2019-5-9 03:12




    你張圖個25度可能係16進制

---

作者: 唔知幾時    時間: 2019-5-13 01:48

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wewexx    時間: 2019-5-17 02:26

本帖最後由 wewexx 於 2019-5-17 02:41 編輯



    我都有把8cm風扇仔，輕輕吹落去，印象中3x度

check 咗係 32C. boot drive

---

作者: csw616472    時間: 2019-6-26 09:40


點用電阻降壓？

via HKEPC Reader for Android

---

作者: chow.cc    時間: 2019-6-26 21:38

本帖最後由 chow.cc 於 2019-6-26 21:40 編輯

串联电阻（eg.15/20/25/30ohm  2W以上‧用5W水泥电阻都得）

---

作者: 說不出的話    時間: 2019-6-27 20:23

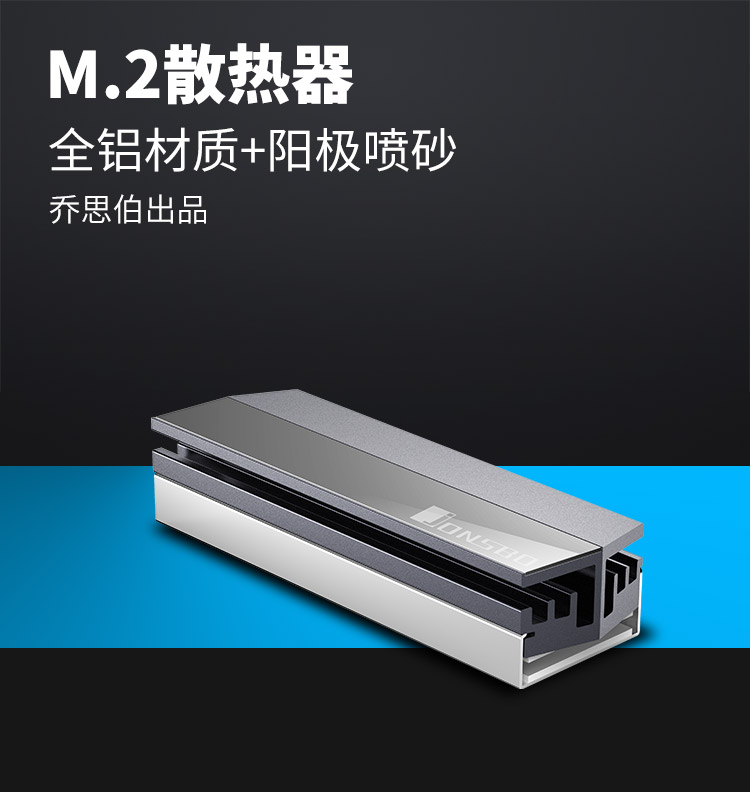

我TB左呢隻 $30有找

Samsung 970 ssd 512gb
未裝55度
裝完56度

無錯係熱左一度

本身用緊強勁顯卡+CPU+多HDD 概話
被動散熱係無用 仲幫手吸埋熱

最有效經濟簡單係就咁買個4/6CM 風扇吹 (點固定就你喜歡)

圖片附件: O1CN0194Q6dH2N8x37ZQAlZ_!!109349919.jpg (2019-6-27 20:20, 63.75 KB) / 下載次數 171
https://www.hkepc.com/forum/attachment.php?aid=2134782&k=72b883b11eb043d372979b2ea469e72d&t=1780866380&sid=FIRTMxQkk9

---

作者: 說不出的話    時間: 2019-6-27 20:25

被動式散熱係Idle果陣就有用

---

作者: hambaba    時間: 2019-6-28 12:11

被動散熱其實好夠
見過淘寶風扇散熱果D仲有好嚴重既走線問題

---

作者: EVIS    時間: 2019-6-28 16:56

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: doubleshot    時間: 2020-3-20 16:15




    師兄張相有用, 970 EVO PLUS吾敢拆貼紙, 而家可以郁手了, 哈哈

---

作者: stamp    時間: 2020-3-23 21:11

參考下
https://youtu.be/QyTdKJ3Z1Rw

---

作者: kean23    時間: 2020-3-24 04:13




    張貼紙要點搣? 我用風筒吹咗一陣都好難搣
