標題: [隨身碟] 執到個山寨 4GB FlashDisk (Alcor 主控) ,加裝寫保護開關 [打印本頁]

作者: mon_20xx    時間: 2018-1-25 15:53     標題: 執到個山寨 4GB FlashDisk (Alcor 主控) ,加裝寫保護開關

執到個山寨 4GB FlashDisk (Alcor 主控),加裝寫保護開關

一直認為沒有寫保護開關的FlashDisk無法用,

所以手上的全部都有寫保護開關。

執到個4GB FlashDisk,都要加裝寫保護開關:


參考資料:http://bbs.mydigit.cn/read.php?tid=203600

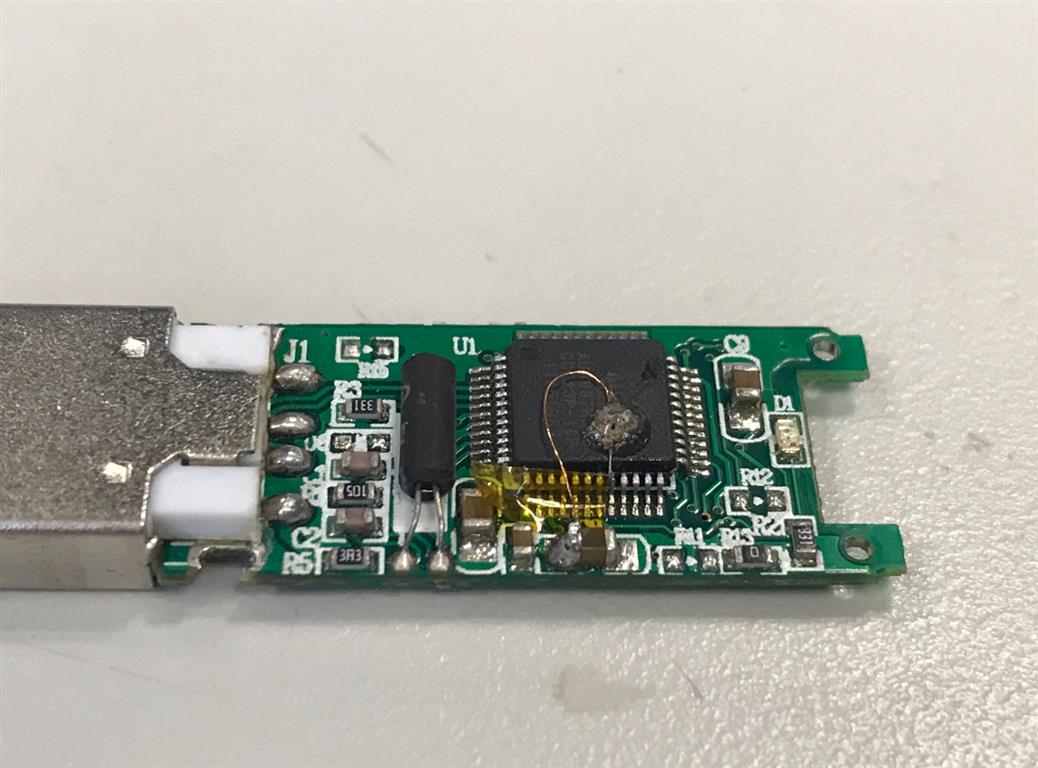

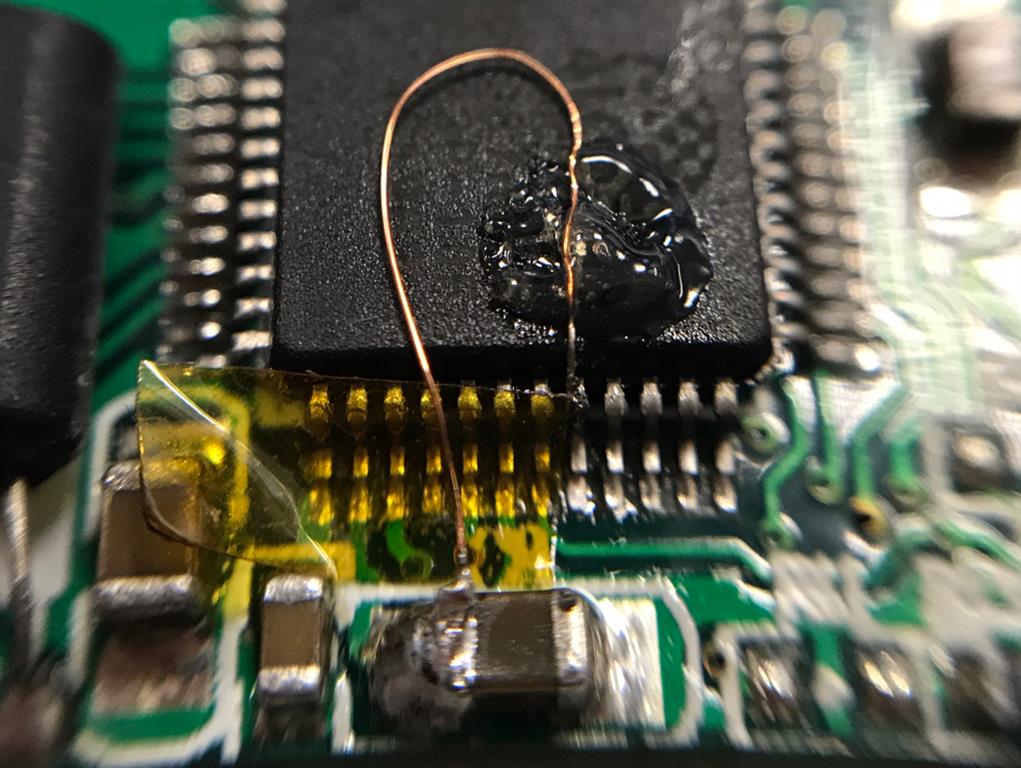

先直接飛線試下
IMG_2022 (Medium).JPG
IMG_2024 (Medium).JPG

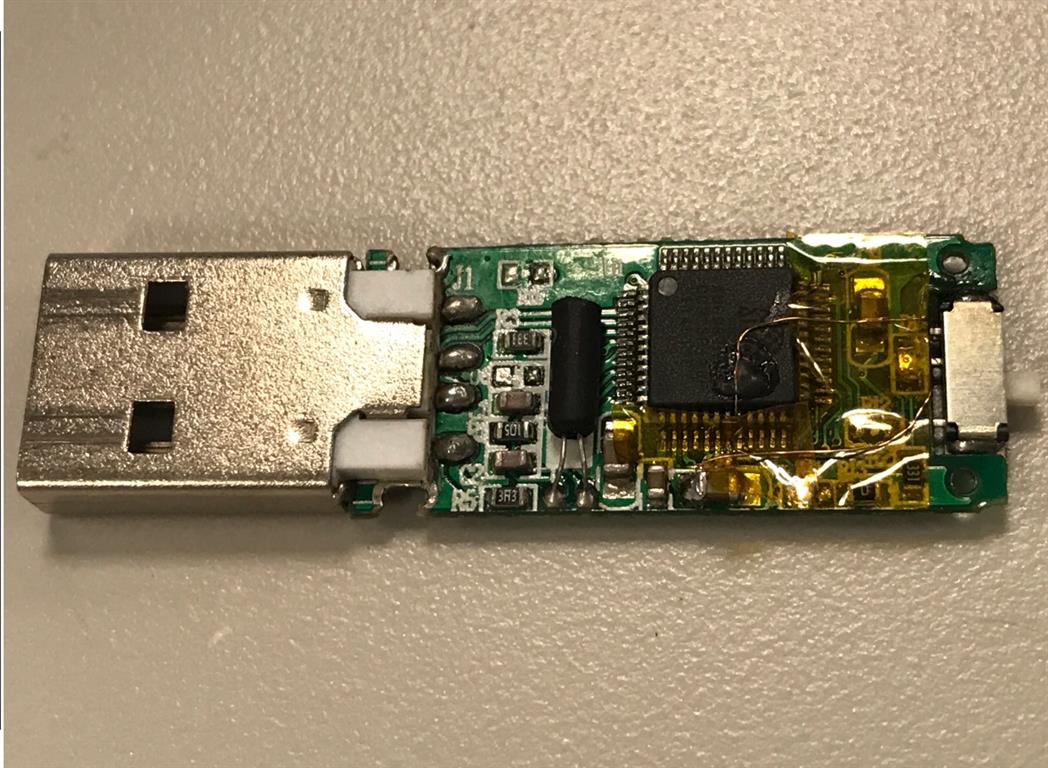

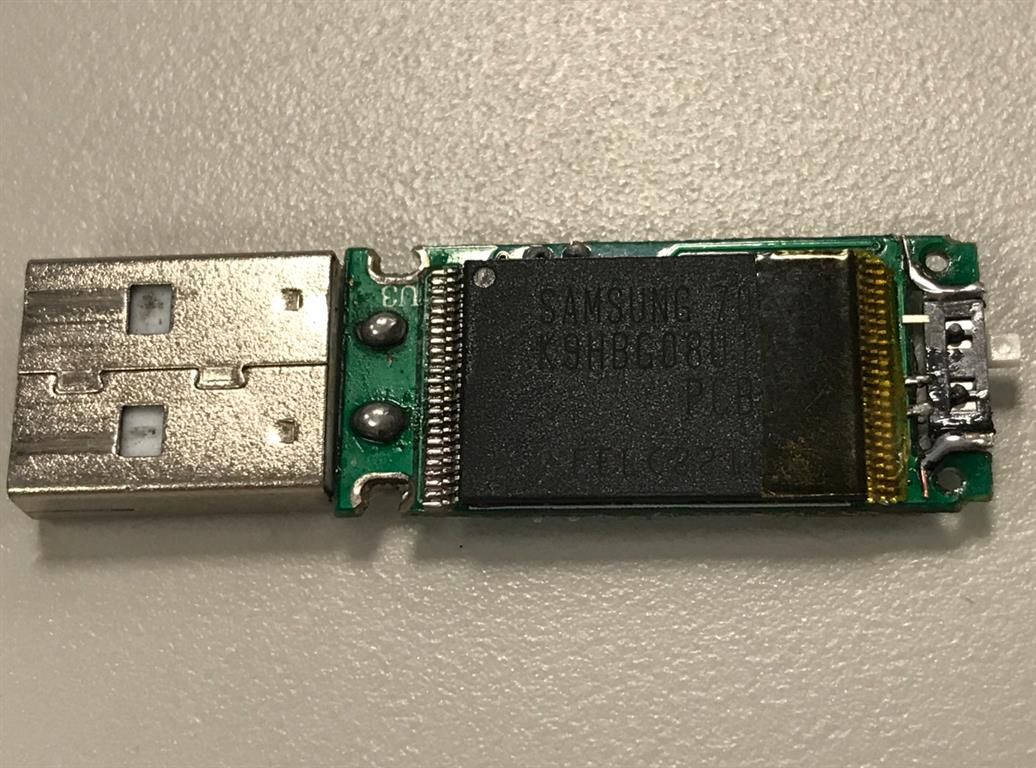

尾部凹位放開關正好
IMG_2025 (Medium).JPG

IMG_2028 (Medium).JPG

IMG_2027 (Medium).JPG

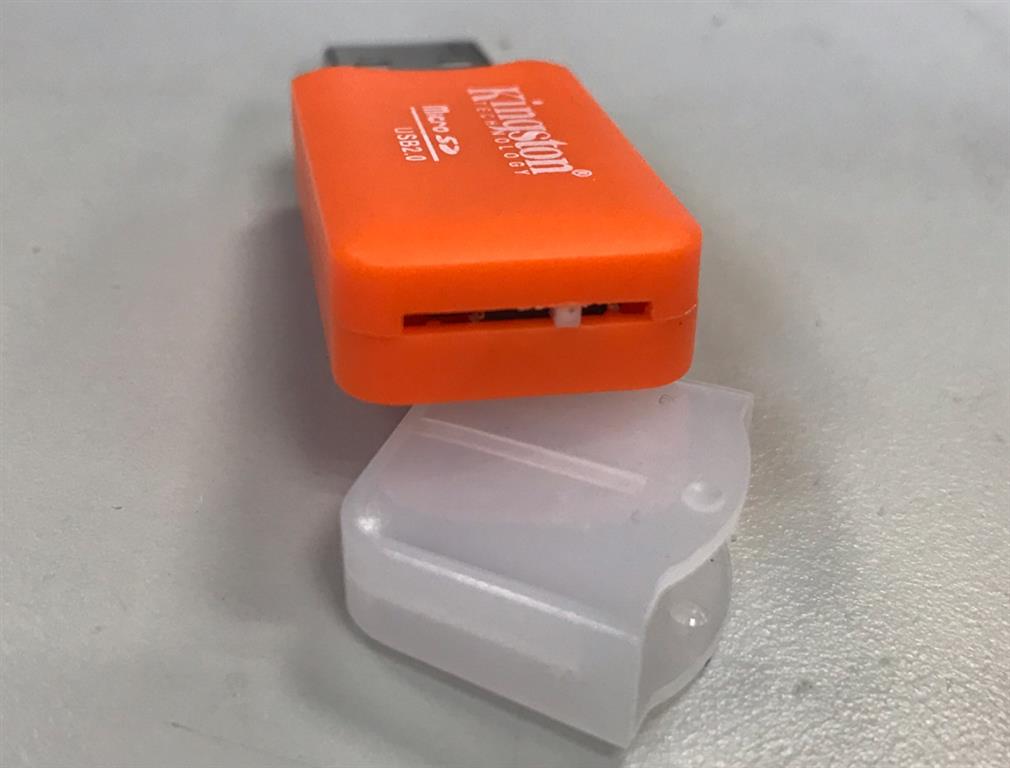

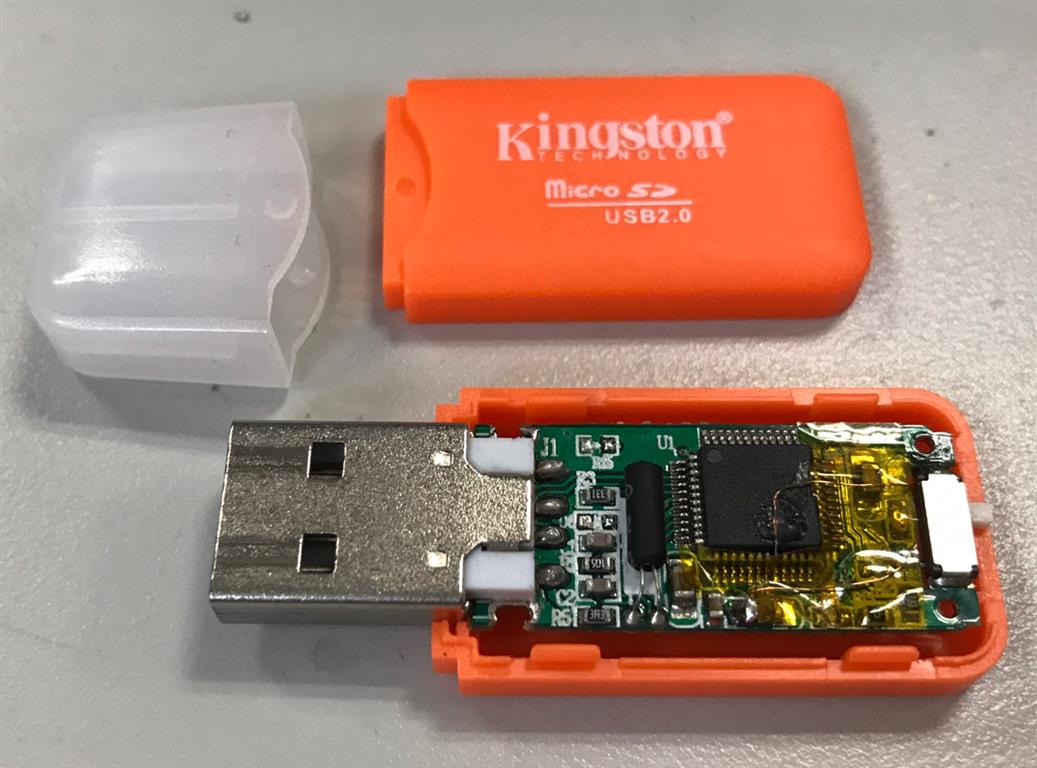

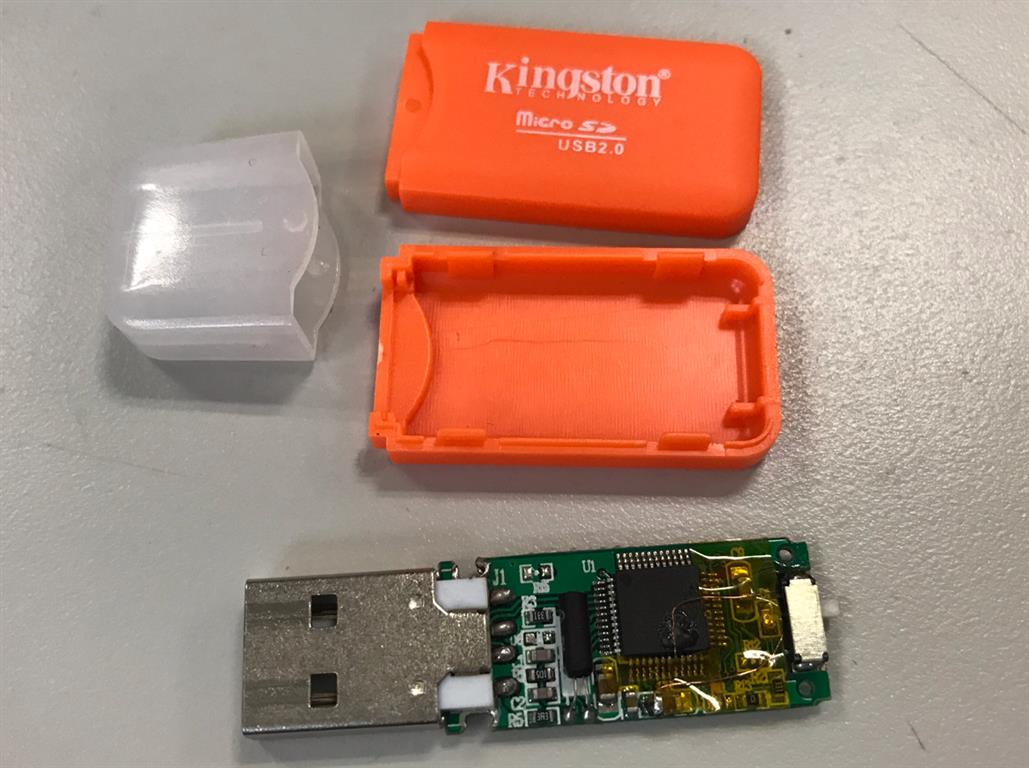

外殼用逃保1蚊3個ge讀卡器
IMG_2029 (Medium).JPG

IMG_2030 (Medium).JPG

IMG_2031 (Medium).JPG

完成!謝謝收看!!
